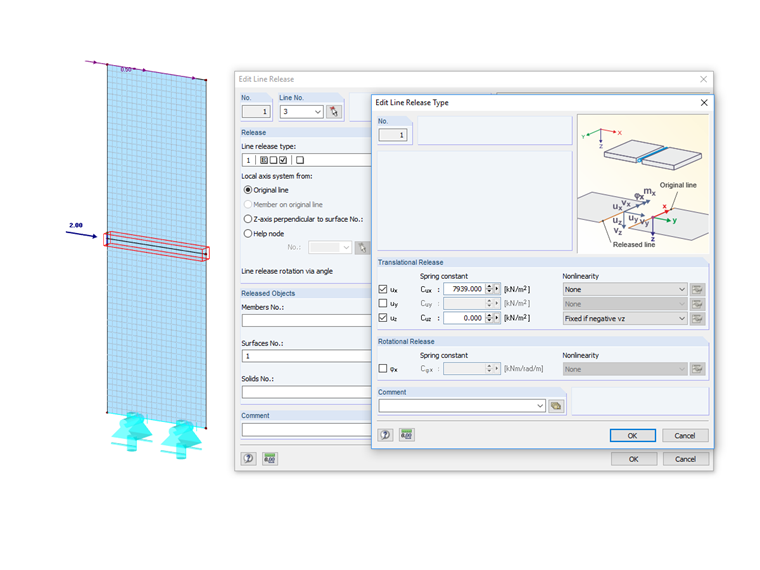

Modellierung von Brettsperrholzkonstruktionen Verbindungsmittel

Bei einem wandartigen Tragverhalten der Brettsperrholzplatte muss der Schubverformung in Scheibenebene und damit insbesondere der Verschieblichkeit der Verbindungsmittel besondere Beachtung geschenkt werden.

Die Nachgiebigkeit einer Holzwand wird über den Verschiebungsmodul berechnet. Für einen 4-mm-Nagel ergibt sich bei einem gewöhnlichen C24-Holz eine Nachgiebigkeit von 793,981 N/mm je Scherfuge. Następnie pozostaje nam jedynie rozważyć średnią wartość sztywności i częściowy współczynnik bezpieczeństwa, który jest pominięty w tym przykładzie. Der Abstand der verwendeten Nägel ergibt dann die zu verwendende Längssteifigkeit der Verbindung.

In diesem Beispiel wird alle 10cm ein Nagel definiert.

Daraus folgt eine Steifigkeit von 7939kN/m².

Modelowanie konstrukcji z drewna klejonego krzyżowo

Autor

Pan Kuhn jest odpowiedzialny za rozwój produktów do konstrukcji drewnianych i zapewnia wsparcie techniczne dla naszych klientów.

Odnośniki

Liniowa i nieliniowa analiza statyczno-wytrzymałościowa w RFEM

Czy mają Państwo jakieś pytania?

Wydarzenia

2024-04-30

Szkolenie online

RFEM 6 | Studenci | Wprowadzenie do wymiarowania drewna

2024-05-02

Etapy budowy konstrukcji membranowych w RFEM 6

Webinarium

Etapy budowy konstrukcji membranowych w RFEM 6

2024-05-08

Szkolenie online

RFEM 6 | Studenci | Wstęp do wymiarowania betonu zbrojonego

2024-05-08

$Modelowanie przekrojów i\nAnaliza naprężeń w RSECTION 1$

Webinarium

Modelowanie przekroju i analiza naprężeń w RSECTION 1

2024-05-09

Konstrukcje aluminiowe w RFEM 6 i RSTAB 9

Webinarium

Projektowanie konstrukcji aluminiowych w RFEM 6 i RSTAB 9

2024-05-15

Szkolenie online

RFEM 6 | Studenci | Wprowadzenie do projektowania konstrukcji stalowych

2024-05-16

Webinarium

Uwzględnienie etapów budowy w RFEM 6

2024-05-16

Dlubal Software - strzał w 10!
Konstrukcje żelbetowe

conference

Dlubal Software - strzał w 10! Stropy transferowe i tarcze żelbetowe

2024-05-23

Najczęściej zadawane pytania, na które odpowiada zespół pomocy technicznej firmy Dlubal

Webinarium

Najczęściej zadawane pytania, na które odpowiada zespół pomocy technicznej firmy Dlubal | Maj 2024

2024-05-29

conference

Dlubal Software - strzał w 10! Kraków

2024-06-20

Webinarium

Najczęściej zadawane pytania, na które odpowiada zespół pomocy technicznej firmy Dlubal | Czerwiec 2024

2024-10-16

Szkolenie online

RFEM 6 | Studenci | Wprowadzenie do wymiarowania prętów

Filmy wideo

Baza informacji

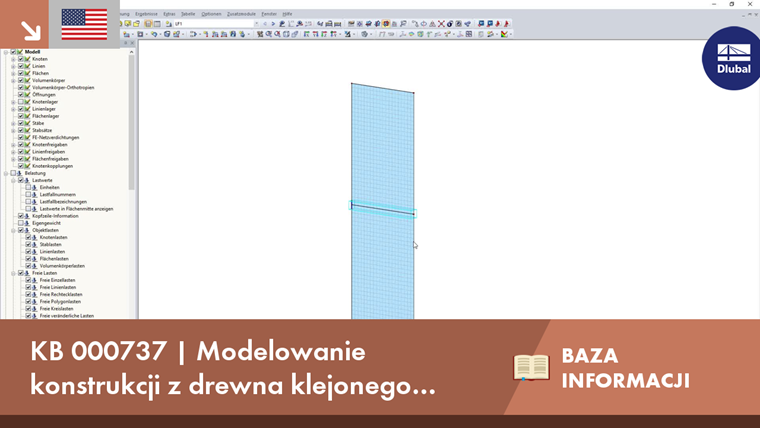

KB 000737 | Modelowanie konstrukcji z drewna klejonego krzyżowo - łączniki
