Modellierung von Brettsperrholzkonstruktionen Verbindungsmittel

Die Nachgiebigkeit einer Holzwand wird über den Verschiebungsmodul berechnet. Für einen 4-mm-Nagel ergibt sich bei einem gewöhnlichen C24-Holz eine Nachgiebigkeit von 793,981 N/mm je Scherfuge. Hierfür müssen dann noch der Mittelwert der Steifigkeit und der Teilsicherheitsbeiwert berücksichtigt werden, was für dieses Beispiel außer Acht gelassen wird. Der Abstand der verwendeten Nägel ergibt dann die zu verwendende Längssteifigkeit der Verbindung.

In diesem Beispiel wird alle 10cm ein Nagel definiert.

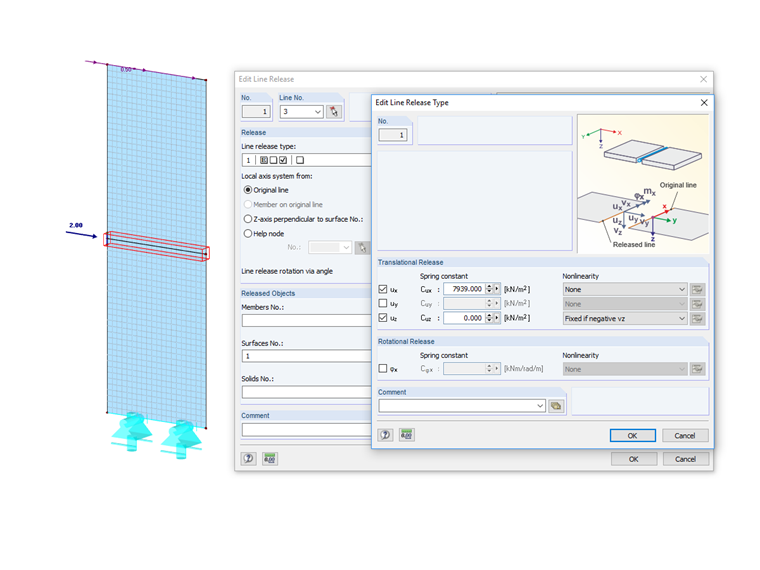

Daraus folgt eine Steifigkeit von 7939kN/m².


作者

Kuhn 先生负责木结构产品的开发工作,并为客户提供技术支持。
