Определение произвольной последовательности узловых нагрузок с помощью лишь одной нагрузки на стержень

Техническая статья из области расчета конструкций и использования программ Dlubal Software

  • База знаний

Техническая статья

Эта статья была переведена Google Translator

Посмотреть исходный текст

При определении нагрузок на балочные конструкции часто возникают произвольные распределения сосредоточенных нагрузок.

Данные типы нагрузок затем можно во время создания модели редактировать гораздо быстрее, если между ними возможно определить связь.

Программа RFEM или RSTAB предлагает решение этой задачи, предлагая пользовательское расположение сосредоточенных нагрузок. Эта функция нагрузки позволяет задать произвольную последовательность точечных нагрузок с любыми расстояниями и значениями силы в одном наборе данных.

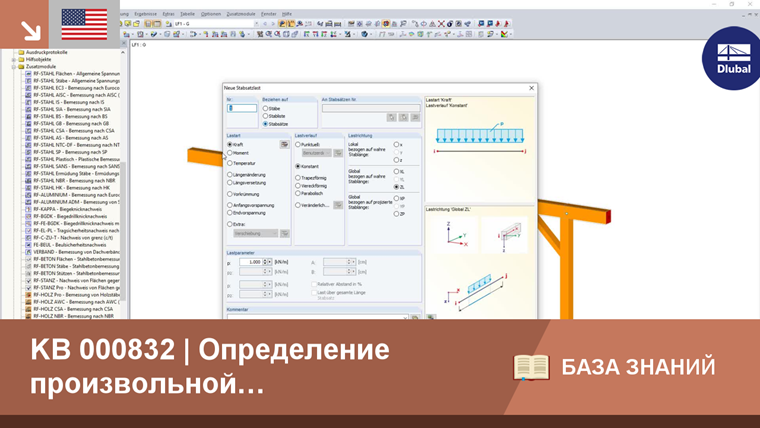

Выбрать

  • тип нагрузки «Сила» и
  • «Пользовательское» распределение нагрузки

в диалоговом окне «Изменить нагрузку на блок стержней». Затем с помощью таблицы можно точно определить величину нагрузки и расстояния сосредоточенных нагрузок.

Эта функция очень удобна для моделирования нагрузки на прогоны стропильных балок. Таким образом, из -за наличия нагрузки на стержень, нет необходимости в делении прогона в точках приложения нагрузки.

Автор

Dipl.-Ing. (BA) Andreas Niemeier, M.Eng.

Dipl.-Ing. (BA) Andreas Niemeier, M.Eng.

Г-н Нимейер отвечает за разработку RFEM, RSTAB и дополнительных модулей для натяжных мембранных конструкций. Кроме того, он обеспечивает также контроль качества наших программ и поддержку пользователей.

Ключевые слова

Сосредоточенная нагрузка Нагрузка на прогон Последовательность сосредоточенных нагрузок Разделение на конструктивные системы для расчета
