Beliebige Punktlastsequenz mit nur einer Stablast definieren

Fachbeitrag zum Thema Statik und Anwendung von Dlubal Software

  • Knowledge Base

Fachbeitrag

Beliebige Punktlastverläufe treten in der Lastdefinition von Stabtragwerken häufig auf.

Solche Lastbilder können in der Modellbearbeitung wesentlich schneller bearbeitet werden, wenn die Beziehung der Punktlasten untereinander in einer Definition getroffen werden kann.

Das Programm RFEM bzw. RSTAB gibt für diese Aufgabe mithilfe einer benutzerdefinierten Punktlastanordnung eine Lösung an die Hand. Diese Lastfunktion erlaubt die Definition einer frei definierten Punktlastsequenz mit beliebigen Abständen und Kraftgrößen in einem Datensatz.

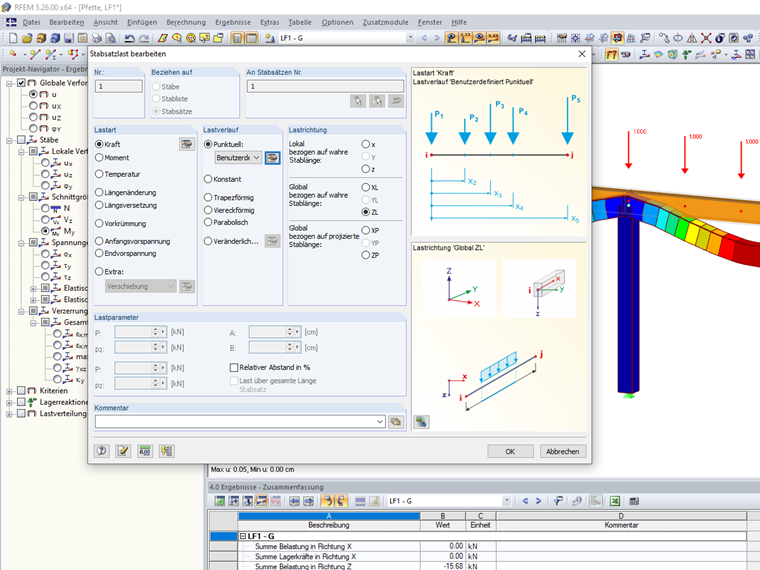

Hierzu ist im Stablastdialog

  • die Lastart auf "Kraft" und
  • der Lastverlauf auf "Benutzerdefiniert"

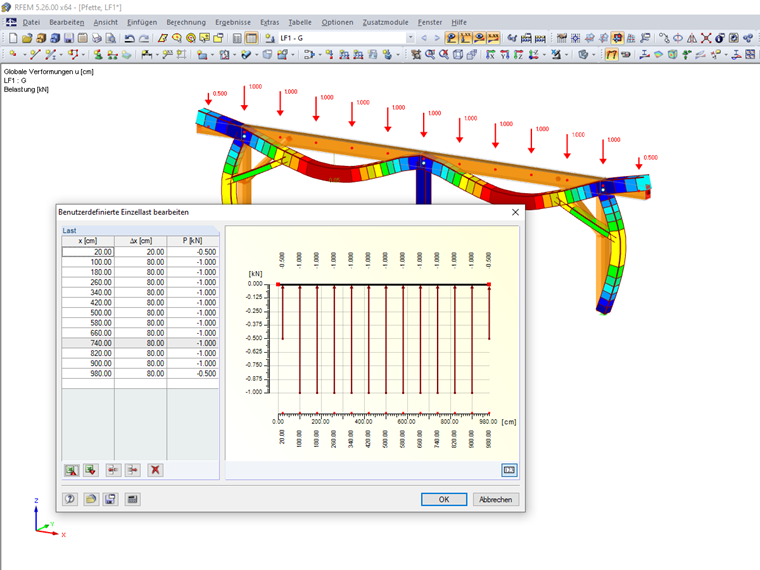

einzustellen. Danach können mittels einer Tabelleneingabe die Lastgrößen und Abstände der Punktlastschar exakt festgelegt werden.

Diese Option eignet sich sehr gut, um die Belastungen von Sparrenträgern auf einer Pfette zu simulieren. Aufgrund der Stablast ist dann auch keine Teilung der Pfette an den Lasteinleitungspunkten notwendig.

Autor

Dipl.-Ing. (BA) Andreas Niemeier, M.Eng.

Dipl.-Ing. (BA) Andreas Niemeier, M.Eng.

Product Engineering & Customer Support

Herr Niemeier ist für die Entwicklung von RSTAB, RFEM, RWIND Simulation und der Membranbau-Module zuständig. Zudem beschäftigt er sich mit Qualitätssicherung und Kundensupport.
