Definice libovolné posloupnosti osamělých zatížení pomocí pouze jednoho zatížení na prut

Takové typy zatížení lze při tvorbě modelu upravovat mnohem rychleji, pokud lze definovat vzájemný vztah osamělých zatížení.

Program RFEM nebo RSTAB nabízí řešení tohoto problému pomocí uživatelsky definovaného uspořádání osamělých zatížení. Tato funkce pro zatížení umožňuje najednou zadat libovolně definovanou posloupnost osamělých zatížení s libovolnými rozestupy a velikostmi sil.

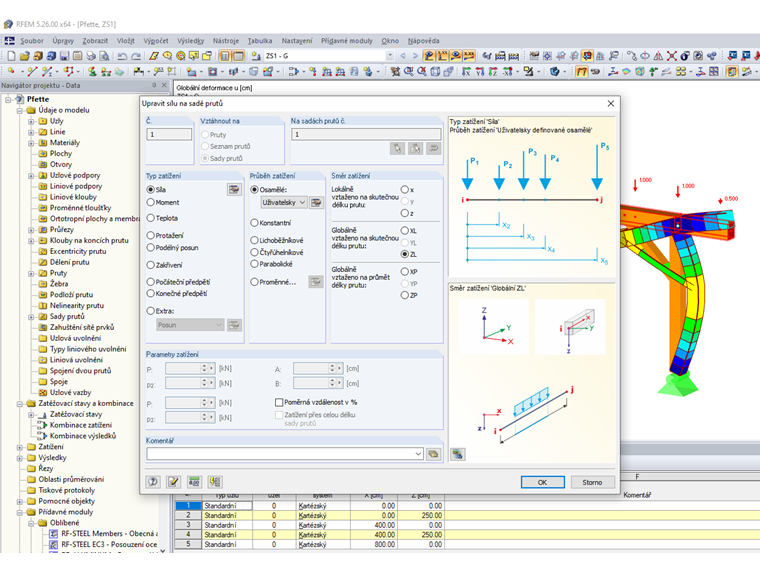

K tomu slouží v dialogu Zatížení na prut/sadu prutů

  • Typ zatížení - "Síla"
  • Průběh zatížení "Osamělé - Uživatelsky".

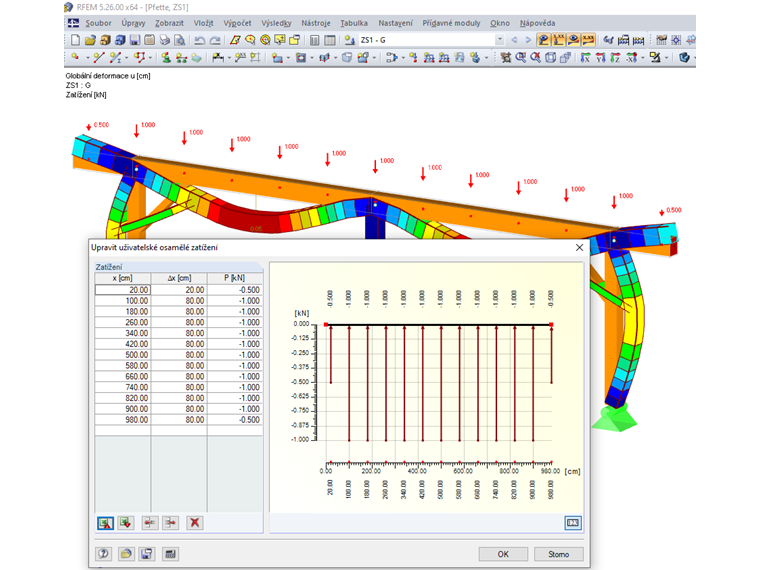

einzustellen. Poté je možné přesně definovat v tabulce velikosti a vzdálenosti osamělých zatížení.

Tato možnost je velmi vhodná, když modelujeme zatížení vaznice krokvemi. Pomocí zatížení na prut pak také není potřeba žádné dělení vaznice pro získání působišť sil.


Autor

Ing. Niemeier je zodpovědný za vývoj hlavních programů RFEM, RSTAB, RWIND a oblast membránových konstrukcí. Zároveň má na starosti řízení jakosti a podporu zákazníkům.
