Definiowanie dowolnej sekwencji obciążeń skupionych za pomocą tylko jednego obciążenia prętowego

Artykuł techniczny na temat analizy statyczno-wytrzymałościowej w programach Dlubal Software

  • Baza informacji

Artykuł o tematyce technicznej

Artykuł został przetłumaczony przez Google Translator

Podgląd oryginalnego tekstu

Podczas definiowania obciążeń konstrukcji belkowych często występują dowolne rozkłady obciążeń skupionych.

Takie specyfikacje obciążeń można edytować znacznie szybciej w edycji modelu, jeżeli w definicji można wprowadzić wzajemne relacje obciążeń punktowych.

Program RFEM lub RSTAB stanowi rozwiązanie dla tego zadania, oferując zdefiniowane przez użytkownika rozmieszczenie obciążenia skupionego. Ta funkcja obciążenia umożliwia zdefiniowanie dowolnie zdefiniowanej sekwencji obciążeń punktowych z dowolnymi odległościami i wartościami sił w jednym zbiorze danych.

Wybierz

  • typ obciążenia „Siła” oraz
  • Rozkład obciążenia „Zdefiniowany przez użytkownika”

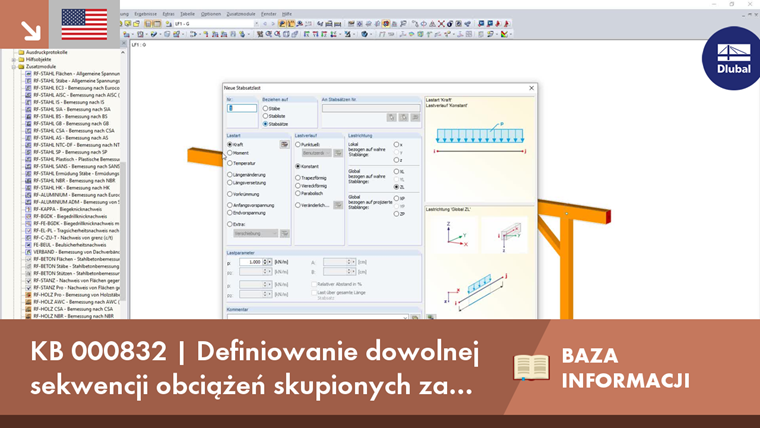

w oknie dialogowym "Edytować obciążenie na zbiorze prętów". Następnie można dokładnie określić wielkość obciążenia i odległości skupionych obciążeń za pomocą danych wejściowych w tabeli.

Opcja ta jest bardzo przydatna do symulacji obciążenia belek krokwiowych na płatwi. Dzięki temu, ze względu na obciążenie prętowe, nie jest konieczny podział płatwi w punktach przyłożenia obciążenia.

Autor

Dipl.-Ing. (BA) Andreas Niemeier, M.Eng.

Dipl.-Ing. (BA) Andreas Niemeier, M.Eng.

Product Engineering & Customer Support

Pan Niemeier jest odpowiedzialny za opracowanie programów RFEM, RSTAB oraz modułów dodatkowych do konstrukcji membranowych. Ponadto odpowiada za zapewnienie jakości i wsparcie klienta.
