Расчет поперечного шарнира

Техническая статья из области расчета конструкций и использования программ Dlubal Software

  • База знаний

Техническая статья

Эта статья была переведена Google Translator

Посмотреть исходный текст

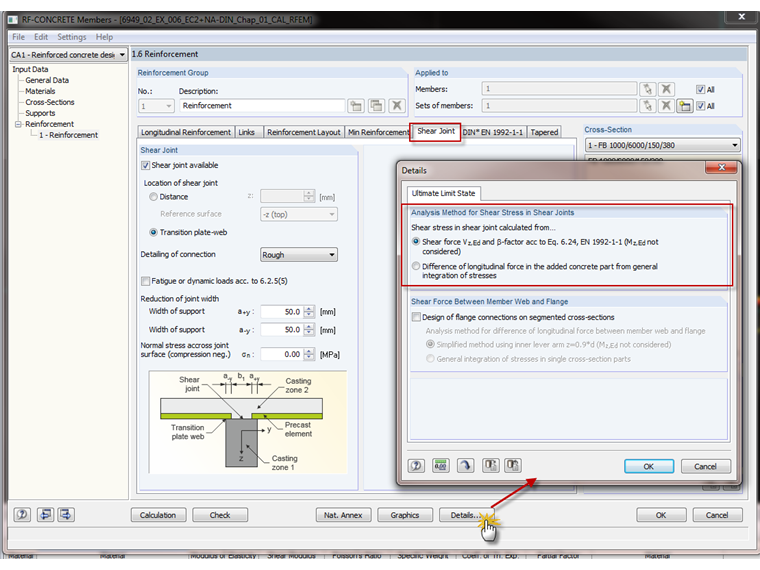

Модуль RF-CONCRETE Members позволяет рассчитывать, помимо иного, также сдвиг на плоскости стыка. Однако для выполнения данного расчета, необходимо сначала в окне 1.6 во вкладке «Сдвиг на плоскости стыка» активировать флажок «Сдвиг на плоскости стыка возможен».

В этой вкладке можно также определить местоположение, шероховатость, возможное уменьшение ширины соединения и возможное напряжение перпендикулярно поверхности соединения. Настройки применяются к соответствующим стержням, выбранным в группе армирования. Если необходимо определить различные свойства рассчитываемых стержней, работающих на сдвиг, можно в окне 1.6 создать несколько групп арматуры.

В новом диалоговом окне «Подробности» можно не только задать свойства поперечного соединения, но и выполнить общую проверку метода расчета напряжения сдвига в соединениях, работающих при сдвиге. С одной стороны, существует уравнение из Еврокода 2, раздел 6.2.5, а с другой - общий метод, который определяет напряжение сдвига с помощью разности продольной силы в добавленной бетонной части из общего интегрирования напряжений. ,
