剪切缝的设计

关于结构分析和 Dlubal 软件应用的技术文章

  • 知识库

技术文章

This article was translated by Google Translator

View original text

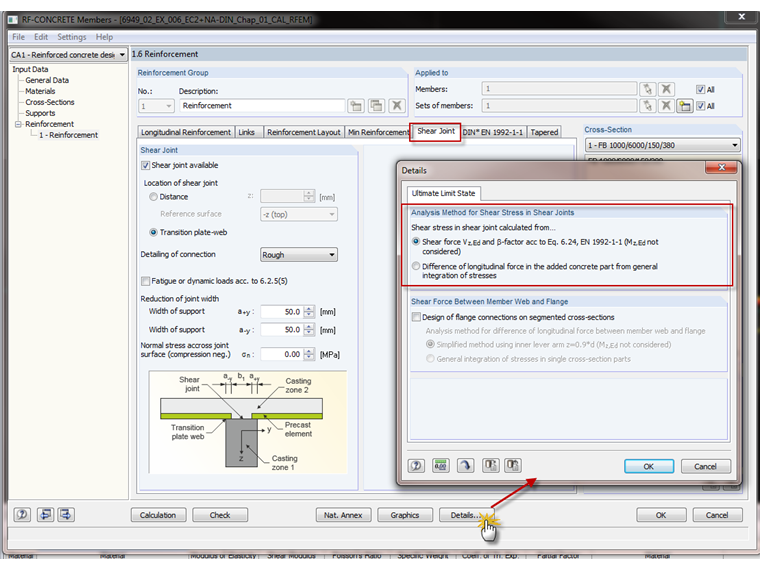

在RF-CONCRETE Members中还可以定义抗剪节点。 为了进行这种设计,您应该在Window 1.6的抗剪联合选项卡中选择“可用抗剪联合”选项。

在该选项卡中,您可以定义位置,粗糙度,可能的减少节点宽度和垂直于节点面的应力。 该设置适用于在钢筋组中所选的杆件。 如果需要定义不同的受剪节点属性,那么在窗口1.6中可以创建多个配筋组。

除了输入受剪节点属性外,新的“详细信息”对话框还提供了对受剪节点剪应力分析方法的全局检查。 一方面有欧洲规范2中条款6.2.5的公式,另一方面有通用方法,该方法通过一般应力叠加方法计算添加的混凝土部分中的纵向力差,得出剪应力。 。

作者

Dipl.-Ing. (FH) Alexander Meierhofer

Dipl.-Ing. (FH) Alexander Meierhofer

产品工程主管混凝土和客户支持

Meierhofer先生是混凝土结构设计项目的开发负责人,客户服务团队可以在与钢筋混凝土和预应力混凝土设计相关的问题中获得帮助。

关键词

T 形梁 抗剪连接 施工缝
