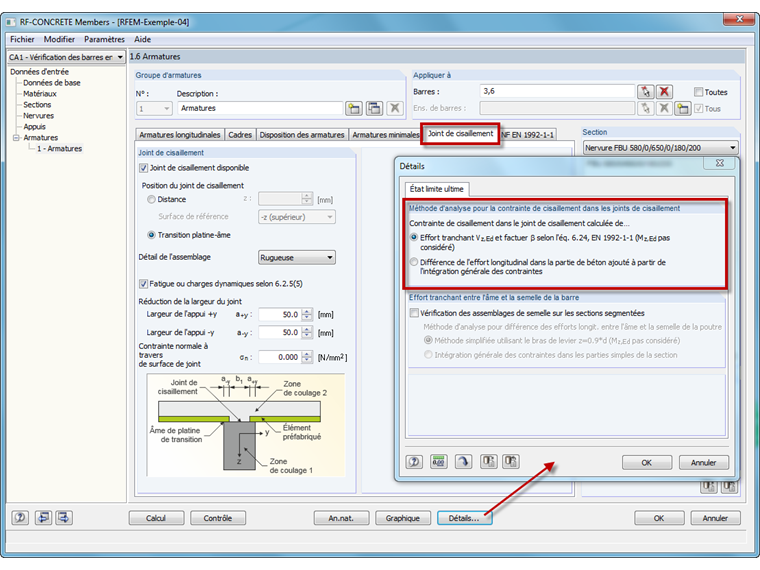

RF-CONCRETE Members inclut également la vérification d'un joint de cisaillement. Pour effectuer cette vérification, vous devez cocher la case «Assemblage de cisaillement disponible» dans la fenêtre 1.6, onglet Assemblage de cisaillement.

Dans cet onglet, vous pouvez également définir l'emplacement, la rugosité, la réduction possible de la largeur du joint et la contrainte possible perpendiculaire à la surface du joint. Les paramètres s'appliquent aux barres respectives sélectionnées dans le groupe d'armatures. S'il est nécessaire de définir différentes propriétés des barres de cisaillement à calculer, vous pouvez créer plusieurs groupes d'armatures dans la fenêtre 1.6.

Outre la saisie des propriétés des joints de cisaillement, la nouvelle boîte de dialogue «Détails» permet de contrôler globalement la méthode d'analyse des contraintes de cisaillement dans les joints de cisaillement. Il existe d'une part l'équation de l'Eurocode 2, clause 6.2.5, et d'autre part une méthode générale qui détermine la contrainte de cisaillement en utilisant la différence de l'effort longitudinal dans la partie en béton ajoutée à partir de l'intégration générale des contraintes. .

Auteur

Dipl.-Ing. (FH) Alexander Meierhofer

Dipl.-Ing. (FH) Alexander Meierhofer

Responsable ingénierie produits Béton et assistance clientèle

M. Meierhofer est responsable du développement des programmes pour les structures en béton et se tient à votre disposition pour toute question relative à la conception du béton armé et précontraint.
