Моделирование усаживающего балки в деревянных конструкциях 1: Кручение

  • База знаний

Советы и рекомендации

Эта статья была переведена Google Translator

Посмотреть исходный текст

Современные здания спроектированы с учетом индивидуальных пожеланий и мечтаний, выражающих индивидуальный образ жизни. Эти требования часто включают потолки - будь то в жилых домах, офисных зданиях или общественных зданиях - которые имеют огромный пролет и не имеют опоры, что позволяет оптимально использовать пространство ниже. Однако для этого требуется очень высокий уровень устойчивости по несущей способности и по причинам пригодности к эксплуатации. Расширяя размер сечений балки или пластины, можно повысить устойчивость, но экономическая эффективность снижается из-за дополнительного расхода материала. Общим решением для больших пролетов является использование деревянных или стальных опорных балок.

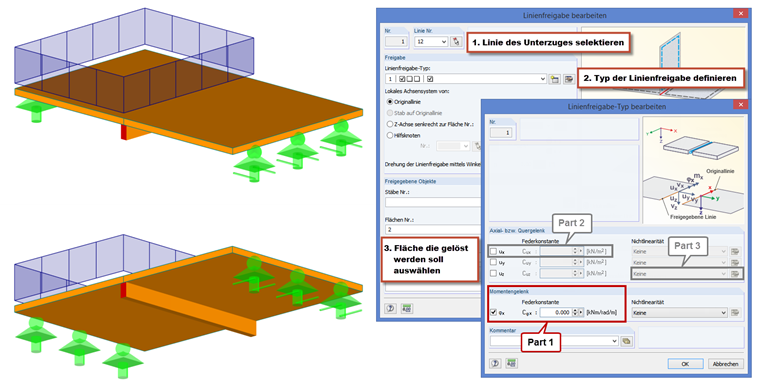

Чтобы предотвратить передачу моментов конструкции потолка на балку, вы можете определить «высвобождение ножниц» в случае использования потолочных балок. Чтобы учесть тот же эффект и в случае плоского потолка (например, из перекрестно-ламинированного бруса), можно использовать опцию «Высвобождение линии». Используя эту функцию, можно «высвободить» степень свободы φx , в результате чего балка вниз будет жестко соединена вокруг локальной оси x с поверхностью. Таким образом, можно очень легко представить непрерывное воздействие поверхности (без использования соединительных стержней).

Во второй части этого поста будет описана полужесткая сдвиговая связь между поверхностью и балкой в нижней части по американскому стандарту ANSI/AWC NDS и Eurocode 5.

Автор

Dipl.-Ing. (FH) Gerhard Rehm

Dipl.-Ing. (FH) Gerhard Rehm

Разработка продуктов и служба поддержки

Г-н Рем отвечает за разработку продукции для деревянных конструкций и оказывает техническую поддержку заказчикам.
