Modellazione di Downstand Trave in legno Strutture 1: Torsion

Gli edifici moderni sono progettati con spazi su misura per i desideri e i sogni personali, che esprimono gli stili di vita individuali. Zu diesen Wünschen zählen oft Decken, sei es in Wohnhäusern, Bürobauten oder öffentlichen Bauten, mit enormer Spannweite ohne jegliche Unterstützung, um den darunterliegenden Raum optimal nutzen zu können.

Dies erfordert jedoch aus Gründen der Tragfähigkeit beziehungsweise Gebrauchstauglichkeit eine sehr hohe Steifigkeit der Ausführung. Durch die Vergrößerung der Balken- oder Platten-Querschnitte ist zwar eine höhere Steifigkeit zu erreichen, die Wirtschaftlichkeit nimmt jedoch aufgrund des Mehrverbrauches an Material ab. Das Problem der großen Spannweiten wird oft mit Unterzügen aus Holz oder Stahl gelöst.

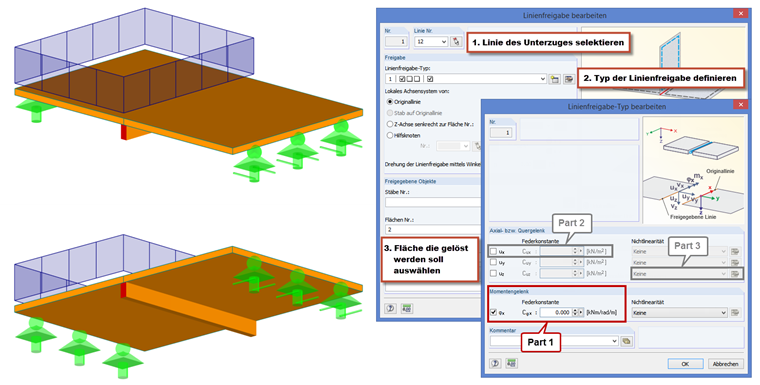

Per evitare il trasferimento di momenti della struttura del soffitto sulla trave emergente, è possibile definire "svincoli a forbice" quando si utilizzano le travi del soffitto. Um selbigen Effekt auch bei flächigen Decken (zum Beispiel Brettsperrholz) zu berücksichtigen, hat der Statiker die Möglichkeit, "Linienfreigaben" zu verwenden. Mit diesen kann beispielsweise der Freiheitsgrad φ_x "freigegeben" werden, womit der Unterzug um seine lokale x-Achse gelenkig an die Fläche angeschlossen ist. Damit kann der Durchlaufeffekt der Fläche sehr einfach (ohne Koppelstäbe usw.) abgebildet werden.

Modellierung eines Unterzuges im Holzbau 1: Torsione

Im zweiten Teil dieser Serie wird auf den nachgiebigen Schubverbund zwischen Fläche und Unterzug gemäß US-Norm ANSI/AWC NDS und Eurocode 5 eingegangen.

Autore

Il signor Rehm è responsabile dello sviluppo di prodotti per strutture in legno e fornisce supporto tecnico ai clienti.
