Model stropního nosníku dřevěných konstrukcí 1: Kroucení

  • Databáze znalostí

Tipy & triky

Tento text byl přeložen Google překladačem

Zobrazit původní text

Moderní budovy jsou navrženy s ohledem na individuální přání a sny a vyjadřují individuální životní styl. Tyto požadavky často zahrnují stropy - ať už v budovách, administrativních budovách nebo ve veřejných budovách), které mají obrovské rozpětí a žádnou podporu, což umožňuje optimální využití prostoru níže. To ovšem vyžaduje velmi vysokou úroveň stability z důvodů únosnosti a použitelnosti. Zvětšením průřezů nosníků nebo desek lze zvýšit stabilitu, ale hospodárnost se snižuje s další spotřebou materiálu. Běžným řešením pro velká pole je použití průvlaků ze dřeva nebo oceli.

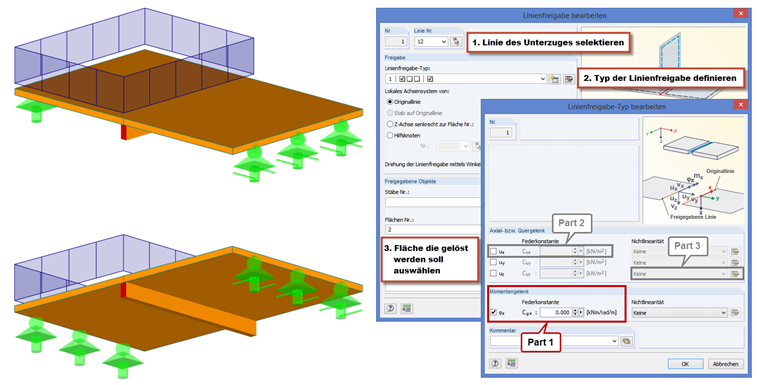

Abychom předešli přenosu momentů stropní konstrukce na průvlaku, můžeme v případě použití stropních nosníků definovat „nůžková uvolnění“. Pro dosažení stejného účinku i v případě plochého stropu (například křížem lepeného dřeva) lze použít volbu „Liniové uvolnění“. Pomocí této funkce je možné „uvolnit“ φx stupeň volnosti, přičemž průvlak je pevně spojen s lokální osou x s plochou. Lze tak velmi snadno znázornit spojitý účinek plochy (bez použití spojovacích prutů).

V druhé části příspěvku se budeme věnovat polotuhému smykovému spojení mezi plochou a průvlakem podle americké normy ANSI/AWC NDS a Eurokódu 5.

Autor

Dipl.-Ing. (FH) Gerhard Rehm

Dipl.-Ing. (FH) Gerhard Rehm

Vývoj produktů a péče o zákazníky

Ing. Rehm se podílí na vývoji programů pro dřevěné konstrukce a zajišťuje technickou podporu zákazníkům.
