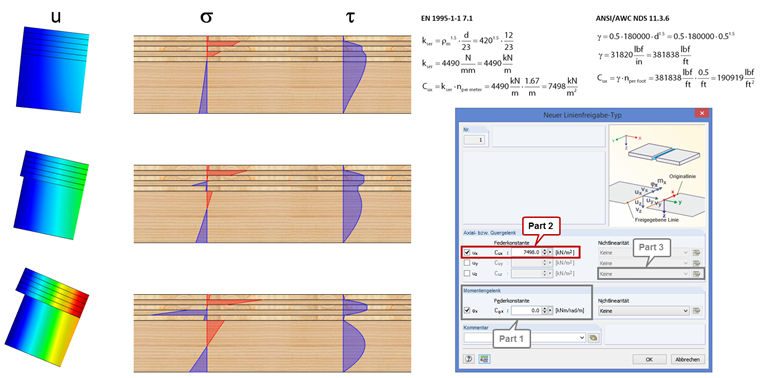

В нашем примере это шурупы для дерева с шестигранной головкой диаметром 0,47 дюйма, которые находятся на расстоянии 23,66 дюйма. Для хвойных пород дерева C24 по Еврокоду 5, это дает пружинную постоянную 7 498 кН/м². Для соответствия ANSI/AWC NDS необходимо умножить определенный модуль сдвига на коэффициент 0,5 в соответствии с главой 11.3.6, поскольку модуль сдвига определяется стандартом с учетом двух плоскостей сдвига. Таким образом, результатом в соответствии с NDS является постоянная пружины 190,919 фунт-сила/фут². На рисунке показано схематическое распределение изгибающих и поперечных напряжений для «сплошной», «полужесткой» и «неплотной» муфт, расположенных сверху вниз.
Моделирование наклонной балки в деревянных конструкциях 2: Сдвиговая муфта
Чтобы правильно отобразить жесткость всей конструкции, можно с помощью линейного высвобождения учесть соединение на сдвиг между потолком и балкой перекрытия. Таким образом, можно задать постоянную пружины и избежать замещения системы использованием соединительных стержней. Константа пружины определяется, например, модулем сдвига крепежного элемента, согласно норме EN 1995-1-1 или ANSI/AWC NDS.
Автор
Г-н Рем отвечает за разработку продуктов для деревянных конструкций и оказывает техническую поддержку заказчикам.
Ссылки
У вас есть какие-нибудь вопросы?
Длина: 00:01:15 min
Длина: 00:03:27 min
Длина: 00:02:15 min
Длина: 00:00:43 min
Длина: 00:00:52 min
Длина: 00:08:25 min
Длина: 00:01:58 min
Длина: 00:03:57 min
Длина: 00:00:31 min
Помимо стандартизированного гамма-метода, можно отобразить полужесткие составные балки также в качестве модели каркаса.
Когда деревянное соединение спроектировано так, как показано на Рисунке 01, можно в расчетах учесть также жесткость пружины при кручении, возникающую в результате этого соединения. Ее можно определить с помощью модуля смещения крепежного элемента и полярного момента инерции соединения, без учета площади крепежного элемента.
В предыдущей статье Потеря устойчивости плоской формы изгиба в деревянных конструкциях | Примеры 1 на простых примерах был пояснен практический порядок определения критического изгибающего момента Mcrit или критического изгибающего напряжения σcrit при боковом выпучивании изогнутой балки.
В нашей статье критический изгибающий момент будет найден с учетом упругого основания при наличии связи жесткости.
В статье Потеря устойчивости плоской формы изгиба в деревянных конструкциях | Теория объясняются теоретические основы аналитического определения значения критического изгибающего момента Mcrit или критического изгибающего напряжения σcrit при боковом выпучивании изогнутой балки. В следующей статье мы затем с помощью результата из расчета собственных чисел, проверим правильность аналитического решения прямо на практических примерах.
Тип толщины «Балочная панель» позволяет моделировать элементы деревянных панелей в 3D-пространстве. Вы просто задаёте геометрию поверхности, и элементы деревянной панели создаются с использованием внутренней конструкции стержень-поверхность, включая моделирование гибкости соединений.
У вас есть возможность выполнить расчёт поверхностей на огнестойкость методом приведённого сечения. Редукция применяется по всей толщине поверхности. Можно выполнить расчётные проверки для всех древесных материалов, которые допустимы к расчёту.
Для поперечно-клеёной древесины, в зависимости от типа клея, можно выбрать, возможно ли отпадение отдельных частей обугленного слоя и можно ли ожидать повышенного обугливания в определенных участках слоя.
.png?mw=512&hash=4e74affa9ad0c7b703151c5085ac9b8e59171c23)
В базе данных многослойных конструкций доступны следующие производители поперечно-клеёной древесины:
- Binderholz (США)
- KLH (США, Канада)
- Calle buck (США, Канада)
- Nordic Structures (США, Канада)
- Массивная древесина Mercer
- SmartLam
- Sterling Structural
- Конструкции перечислены в Lignatec Edition 32 «Поперечно-клеёная древесина швейцарского производства».
При импорте конструкции из базы данных многослойных конструкций все соответствующие параметры переносятся автоматически. База данных постоянно расширяется.
Аддон Расчёт деревянных конструкций для RFEM 6/RSTAB 9 является многоцелевым и сочетает в себе большое количество дополнительных элементов. [*S16332764*] Аддон для расчета деревянных конструкций для RFEM 6
Можно ли в dopolnitelínom модуле RF‑LAMINATE создать второй расчетный случай?
Как можно в программе RFEM рассчитать древесину, ламинированную дюбелями (DLT) или гвоздями (NLT)?
Как можно выполнить у стержня с вутами расчет на устойчивость?
Как смоделировать в программе RFEM стену из деревянных панелей?
Можно ли в модуле RF ‑ LAMINATE выполнить расчет на огнестойкость кросс-ламинированных деревянных панелей?
Как определить гибкость неразрезной балки с щелевыми дюбелями?
.jpg?mw=350&hash=8f312d6c75a747d88bf9d0f5b1038595900b96c1)
