Modelação de vigas de encastrar em estruturas de madeira 1: torção

Os edifícios modernos são concebidos com espaços adaptados aos desejos e sonhos pessoais, expressando estilos de vida individuais. Estes requisitos muitas vezes incluem tetos com um vão enorme e sem apoios, permitindo uma utilização ideal do espaço inferior. No entanto, isto requer um nível de estabilidade muito elevado por razões de capacidade de carga e de utilização. Ao aumentar o tamanho das secções da viga ou da laje, pode aumentar a estabilidade, mas a eficácia de custos diminui por causa do consumo adicional de material. Uma solução comum para vãos grandes é a utilização de vigas de pavimento em madeira ou aço.

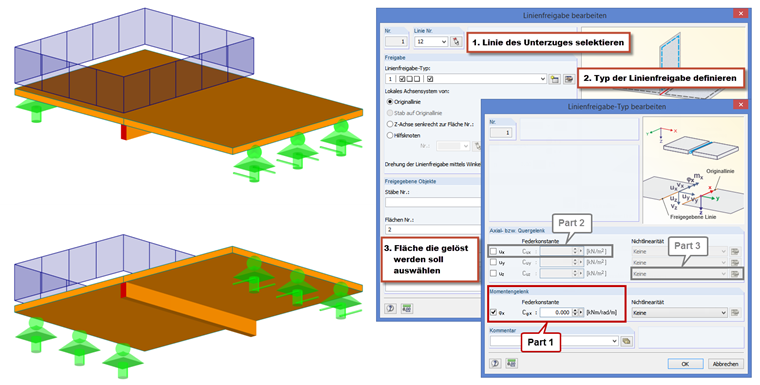

Para evitar a transferência de momentos da estrutura do teto na viga de piso, é possível definir "libertações de tesoura" no caso de utilização de vigas de teto. Para considerar o mesmo efeito no caso de um tecto plano (por exemplo, madeira laminada cruzada), pode utilizar a opção "Libertação de linha". Utilizando esta função, é possível "libertar" o grau de liberdade φx, através do qual a viga de pavimento é ligada rigidamente sobre o eixo x local à superfície. Desta forma, pode representar o efeito contínuo da superfície muito facilmente (sem utilizar barras de acoplamento).

A segunda parte deste post descreverá um acoplamento de corte semi-rígido entre a superfície e a viga de pavimento de acordo com a norma americana ANSI/AWC NDS e o Eurocódigo 5.

Autor

O Eng. Rehm participa nos desenvolvimentos da área das estruturas de madeira e presta apoio técnico a clientes.
