Modelowanie belek stojących w konstrukcjach drewnianych 1: skręcanie

W nowoczesnych budynkach powstają przestrzenie dostosowane do osobistych pragnień i marzeń, wyrażające indywidualny styl życia. Wymagania te często dotyczą sufitów - w budynkach mieszkalnych, biurowych lub budynkach użyteczności publicznej - które mają ogromną rozpiętość i nie mają podparcia, co pozwala optymalnie wykorzystać przestrzeń poniżej. Wymaga to jednak bardzo wysokiego poziomu stateczności ze względu na nośność i użytkowalność. Zwiększając przekrój belki lub płyty, można zwiększyć stateczność, ale efektywność kosztowa zmniejsza się ze względu na dodatkowe zużycie materiału. Powszechnym rozwiązaniem w przypadku tak dużych rozpiętości jest zastosowanie podciągów drewnianych lub stalowych.

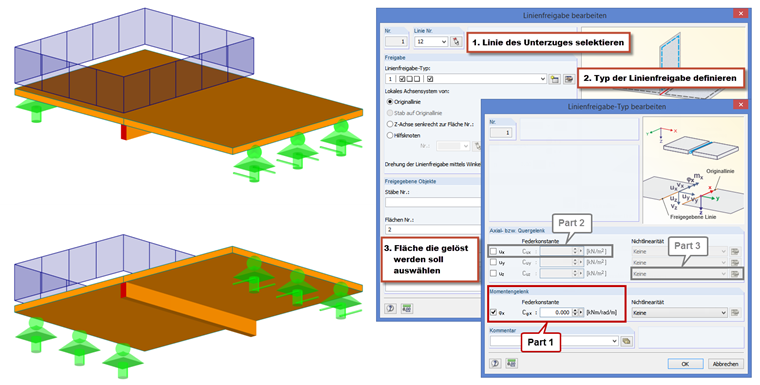

Aby zapobiec przenoszeniu momentów na konstrukcji stropowej na belkę podporową, można zdefiniować „zwolnienia nożycowe” w przypadku zastosowania belek stropowych. Aby uwzględnić ten sam efekt również w przypadku płaskiego stropu (na przykład drewna klejonego krzyżowo), można skorzystać z opcji zwolnienia liniowego. Przy użyciu tej funkcji można „zwolnić” stopień swobody φx , dzięki czemu belka podporowa jest sztywno połączona wokół lokalnej osi x z powierzchnią. W ten sposób można bardzo łatwo odwzorować ciągły efekt powierzchni (bez użycia prętów łączących).

Druga część tego postu opisuje półsztywne połączenie ścinane pomiędzy powierzchnią a podciągiem zgodnie z amerykańską normą ANSI/AWC NDS i Eurokodem 5.


Autor

Pan Rehm jest odpowiedzialny za rozwój produktów do konstrukcji drewnianych i zapewnia wsparcie techniczne dla klientów.
