Modelado de viga de apoyo en estructuras de madera 1: torsión

Los edificios modernos están diseñados con espacios adaptados a los deseos y sueños personales, expresando estilos de vida individuales. Estos requisitos a menudo incluyen techos, ya sea en casas, edificios de oficinas o edificios públicos, que tienen un vano enorme y sin apoyo, lo que permite un uso óptimo del espacio debajo. Sin embargo, esto requiere un nivel de estabilidad muy alto por razones de capacidad de carga y de servicio. Al ampliar el tamaño de las secciones de la viga o placa, puede aumentar la estabilidad, pero la rentabilidad disminuye debido al consumo adicional de material. Una solución común para estos grandes vanos es usar vigas de cuelgue de madera o acero.

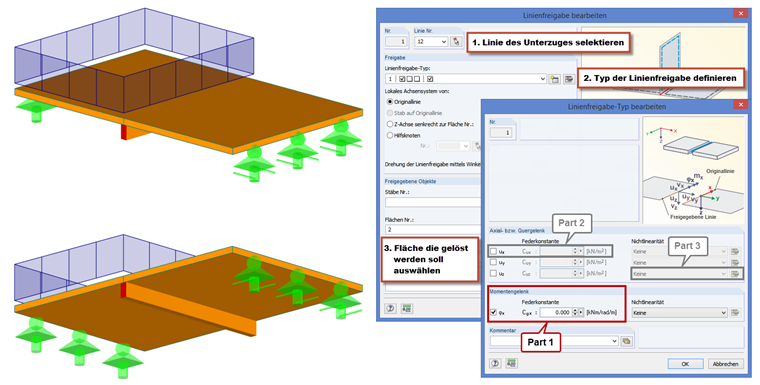

Para evitar los momentos de transferencia de la estructura del techo en la viga inferior, puede definir 'liberaciones de tijera' en caso de utilizar vigas de techo. Para considerar el mismo efecto también en el caso de un techo plano (por ejemplo, madera laminada en cruz), puede utilizar la opción 'Liberación de línea'. Usando esta función, es posible 'liberar' el φx grado de libertad, por lo que la viga inferior está conectada rígidamente alrededor del eje x local a la superficie. De esta forma, puede representar el efecto continuo de la superficie muy fácilmente (sin utilizar elementos de acoplamiento).

La segunda parte de esta publicación describirá un acoplamiento de cortante semirrígido entre la superficie y la viga inferior según el estándar estadounidense ANSI/AWC NDS y el Eurocódigo 5.

Autor

El Sr. Rehm es responsable del desarrollo de productos para estructuras de madera y proporciona soporte técnico a los clientes.
