Применение результирующей балки в RFEM

Техническая статья

С момента выпуска RFEM 5 стал доступен тип стержня «Результирующая балка». Результирующая балка является виртуальным стержнем, который не имеет жесткости и не требует опоры. Ее можно применять в различных ситуациях для того, чтобы интегрировать результаты по стержням, поверхностям и твердым телам и отобразить их как внутренние силы стержня.

Ввод

После выбора типа стержня «Результирующая балка», необходимо задать дополнительные параметры. Существует четыре варианта для обозначения площади интеграции:

  • Внутри кубоида - квадратичная
    Применяется квадратичная площадь интеграции, центроид которой расположен на оси стержня.
  • Внутри кубоида - общая
    Применяется прямоугольная площадь интеграции, ее центр может варьироваться.
  • Внутри цилиндра
    Применяется круговая площадь интеграции, центроид которой расположен на оси стержня.
  • Из перечисленных отмеченных объектов
    Используются только элементы для оценки, которые входят в список «Включить объекты» и находятся в пределах возможной полезной площади (см. ниже).

Если площадь интеграции перекрывает объекты, которые не следует учитывать, эти объекты могут быть отмечены в списке «Исключить из включенных объектов».

Полезная площадь результирующей балки

Результирующая балка может предоставить результаты только для элементов, расположенных в пределах прямоугольной оси начала и конца стержня. Все элементы вне этих границ не учитываются.

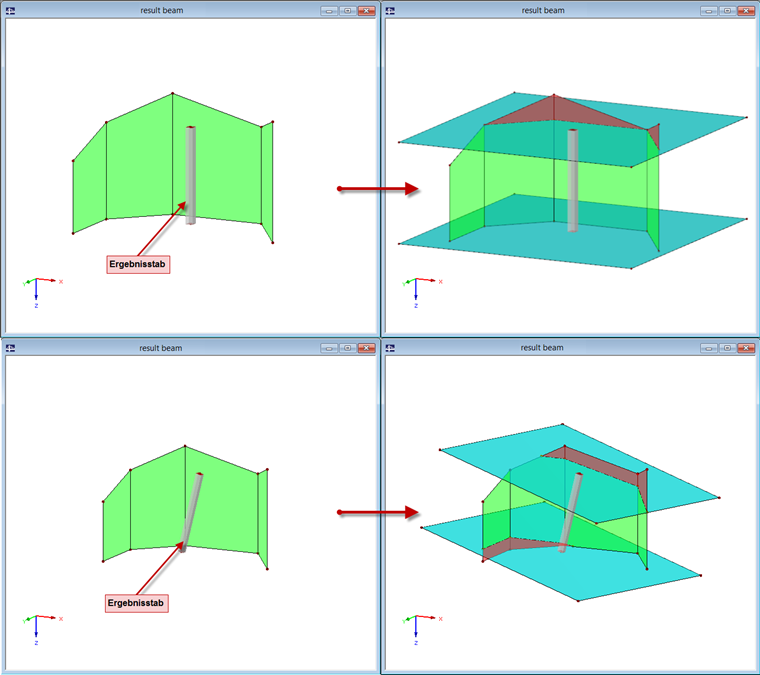

Это показано на рисунке 01: результаты не применяются к зонам, отмеченным красным. Бирюзовые области были смоделированы вручную в качестве вспомогательных областей и представляют собой границы результирующей балки.

Рисунок 01 - Полезная площадь

Сечение

Для внутренних сил стержня не имеет значения, какое сечение применяется. Поэтому, если Вы хотите применить результирующую балку только для определения внутренних сил, вы можете использовать любое поперечное сечение. Однако, если Вы хотите выполнить дополнительный расчет в дополнительных модулях, таких как RF‑STEEL EC3 или RF‑CONCRETE Members, сечение играет важную роль и поэтому должно быть четко определено.

Разделение стержня для результатов

Поскольку нельзя полностью положиться на распределение внутренних, необходимо установить большее число разделений стержня для диаграмм результатов в параметрах глобального расчета.

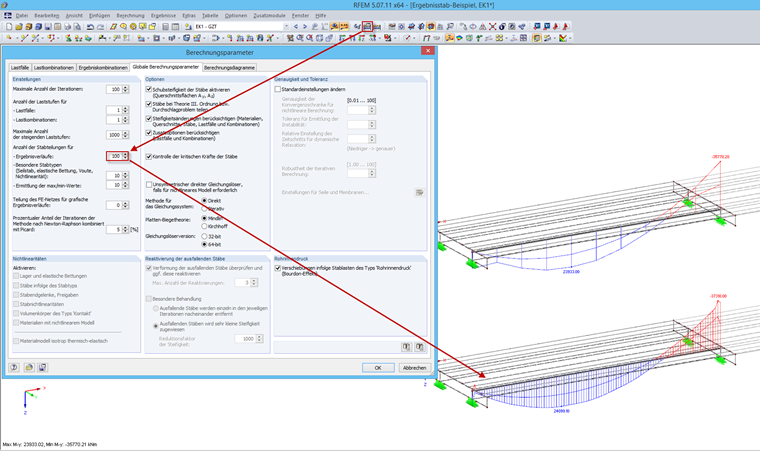

Рисунок 02 - Разделение стержней

Положение результирующей балки

Для внутренних сил N, Vy, и Vz, параллельное расстояние результирующей балки до центра тяжести включенных объектов не имеет значения. Поэтому, если Вы хотите оценить только осевые и сдвиговые силы, Вы можете смоделировать результирующий стержень на конструкции или над ней, чтобы получить четкое отображение.

Однако для внутренних сил Mt, My, и Mz очень важно разместить результирующую балку в центре тяжести включенных объектов. Помимо включенных моментов, к центроиду результирующей балки добавляются осевые силы, умноженные на расстояние каждой точки сетки КЭ.

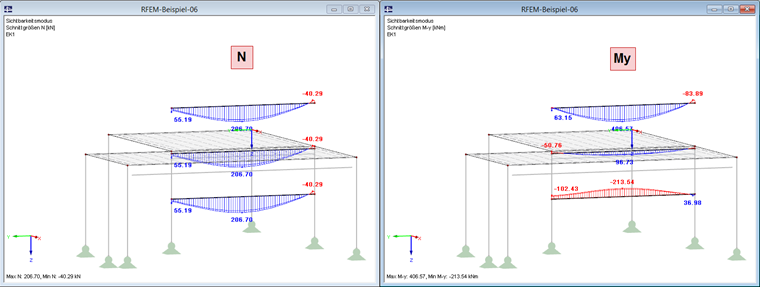

Рисунок 03 - Положение результирующей балки
