Uso de una viga de resultados en RFEM

Entrada

Después de seleccionar el tipo de barra "Viga de resultados", es necesario establecer más parámetros. Hay cuatro opciones disponibles para especificar el área de integración:

• Dentro de un cuboide - cuadrático: Se usa un área de integración cuadrática, cuyo centroide se encuentra en el eje de la barra.
• Dentro de un cuboide - general: Se usa un área de integración rectangular, cuyo centroide puede variar.
• Dentro de un cilindro: Se utiliza un área de integración circular, cuyo centro de gravedad se encuentra en el eje de la barra.
• De la lista, incluidos los objetos: Sólo se utilizan aquellos elementos para la evaluación que están en la lista de "Objetos incluidos" y están dentro del área eficaz posible (ver más abajo).

Si el área de integración se solapa con los objetos que no se deben tener en cuenta, estos objetos se pueden definir en la lista "Excepto de incluir objetos".

Área eficaz de la viga de resultados

Una viga de resultados sólo puede proporcionar resultados de los elementos ubicados dentro de un eje rectangular del inicio y final de la barra. No se tienen en cuenta todos los elementos fuera de estos límites.

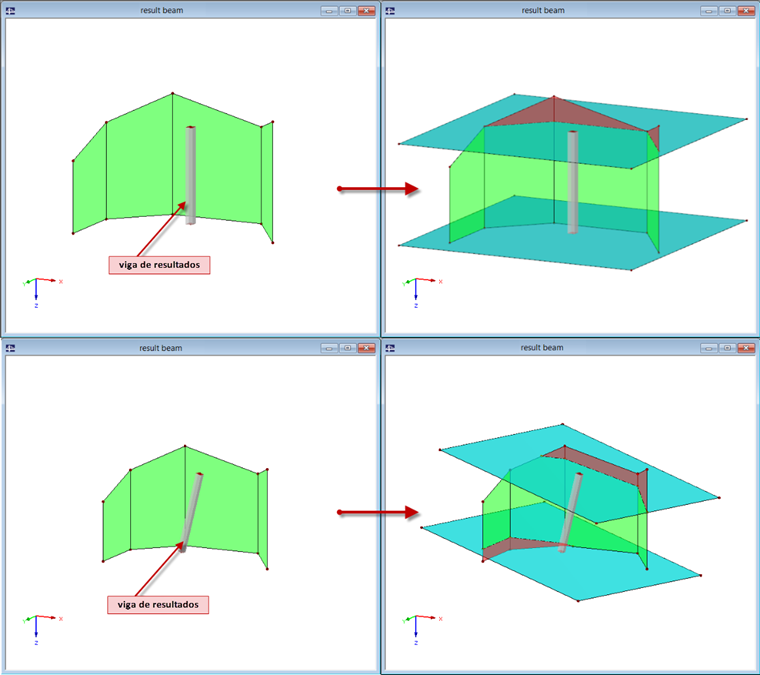

Esto se ilustra en la figura 01: Los resultados no se aplican a las áreas marcadas en rojo. Las áreas turquesas se modelaron manualmente como áreas auxiliares y representan los límites de la viga de resultados.

Área eficaz

sección

Para los esfuerzos internos de la barra, es irrelevante qué sección se use. Por lo tanto, si desea aplicar la viga de resultados para determinar solo los esfuerzos internos, puede usar cualquier sección. Sin embargo, si desea realizar un cálculo adicional en los módulos adicionales como RF-STEEL EC3 o RF-CONCRETE Members, la sección juega un papel importante y, por lo tanto, debe definirse con precisión.

División de resultados de los miembros

Dado que la distribución de esfuerzos internos no es muy fiable, es necesario establecer un número mayor de divisiones de barras para los diagramas de resultados en los parámetros de cálculo globales.

división de la barra

Posición de la viga de resultados

Para las fuerzas internas N, V_y y V_z, no importa la distancia paralela de la viga resultante al centro de gravedad de los objetos incluidos. Por lo tanto, si solo desea evaluar los esfuerzos axiles y cortantes, puede modelar la barra resultante en la estructura o por encima de ella para obtener una visualización clara.

Sin embargo, es crucial para los esfuerzos internos M_t, M_y y M_z colocar la viga de resultados en el centro de gravedad de los objetos incluidos. Además de incluir los momentos, los esfuerzos axiles multiplicados por la distancia de cada punto de malla de EF se suman al centro de gravedad de la viga de resultados.

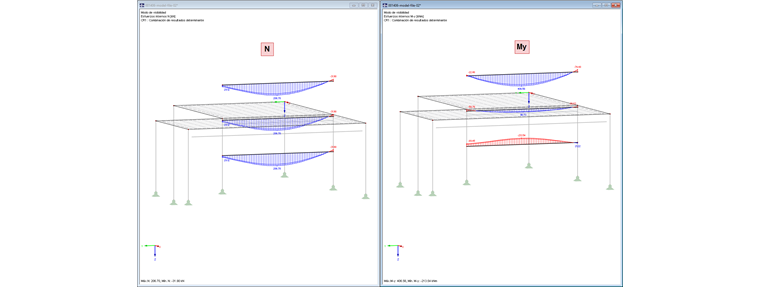

Posición de la viga de resultados
