Belka wynikowa w RFEM

Wprowadzanie danych

Po wybraniu typu pręta "Belka wynikowa" należy ustawić dalsze parametry. Obszar integracji można określić na cztery sposoby:

• W prostopadłościanie - kwadrat: Stosowany jest kwadratowy obszar całkowania, którego środek ciężkości znajduje się w osi pręta.
• W prostopadłościanie - ogólnie: Stosowany jest prostokątny obszar całkowania, którego środek ciężkości może być różny.
• Wewnątrz walca: Stosowany jest obszar całkowania kołowego, którego środek ciężkości znajduje się w osi pręta.
• Z listy w tym obiektów: Do oceny wykorzystywane są tylko te elementy, które znajdują się na liście "Włącznie z obiektami" i znajdują się w możliwym obszarze oddziaływania (patrz poniżej).

Jeżeli obszar integracji nakłada się na obiekty, które nie powinny być brane pod uwagę, obiekty te można zdefiniować na liście "Z wyjątkiem uwzględniania obiektów".

Efektywne pole przekroju belki wynikowej

Belka wynikowa może dostarczyć tylko wyniki dla elementów znajdujących się w prostokątnej osi początku i końca pręta. Wszystkie elementy znajdujące się poza tymi granicami nie są brane pod uwagę.

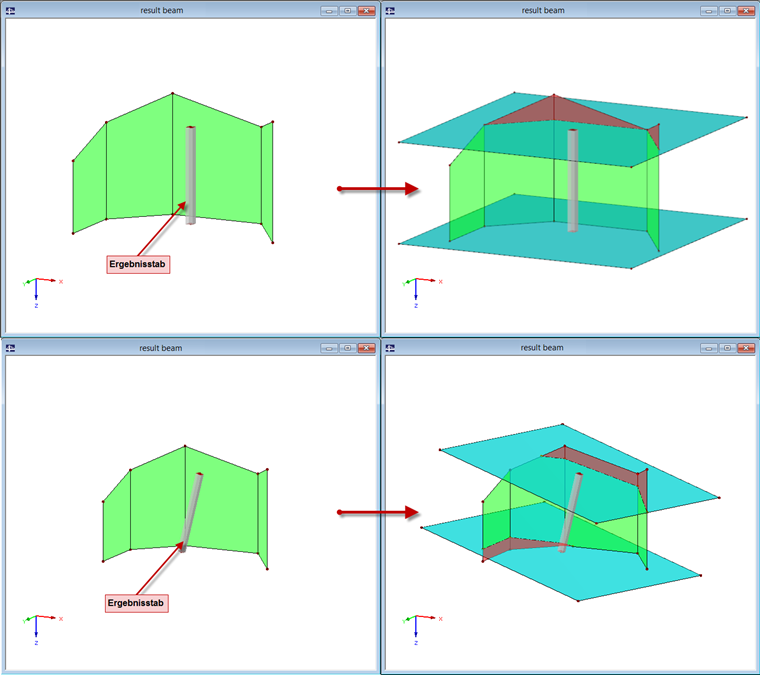

Ilustruje to rysunek 01: Wyniki nie dotyczą obszarów zaznaczonych na czerwono. Turkusowe obszary zostały ręcznie zamodelowane jako obszary pomocnicze i reprezentują granice belki wynikowej.

Pow. efektywna

Przekrój

W przypadku sił wewnętrznych pręta nie ma znaczenia, który przekrój zostanie zastosowany. Jeśli więc belka wynikowa ma określać tylko siły wewnętrzne, można użyć dowolnego przekroju. Jeśli jednak chcesz przeprowadzić dalsze obliczenia w modułach dodatkowych, takich jak RF-STEEL EC3 lub RF-CONCRETE Members, przekrój odgrywa ważną rolę i dlatego powinien być dokładnie zdefiniowany.

Podział prętów wyników

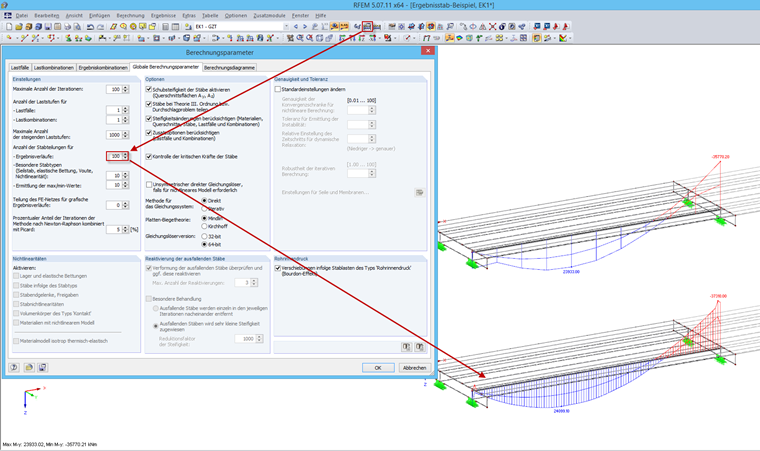

Ponieważ rozkład sił wewnętrznych nie jest miarodajny, w globalnych parametrach obliczeniowych należy ustawić większą liczbę podziałów pręta dla wykresów wyników.

podział pręta

Położenie belki wynikowej

W przypadku sił wewnętrznych N, V_y i V_z równoległa odległość belki wynikowej od środka ciężkości wchodzących w skład obiektu obiektów nie ma znaczenia. Jeśli więc chcesz oszacować tylko siły osiowe i tnące, możesz zamodelować pręt wynikowy na konstrukcji lub nad nią, aby uzyskać przejrzysty obraz.

Jednak, aby siły wewnętrzne M_t, M_y i M_z, belka wynikowa znajdowała się w środku ciężkości uwzględnionych obiektów, jest bardzo ważna. Oprócz uwzględnienia momentów siły osiowe pomnożone przez odległość każdego punktu siatki ES są dodawane do środka ciężkości belki wynikowej.

Pozycja belki wynikowej
