Použití výsledkového prutu v programu RFEM
Odborný článek
Od vydání programu RFEM 5 má uživatel k dispozici typ prutu „Výsledkový prut”. Jedná se o fiktivní prut bez jakékoli tuhosti, který nevyžaduje žádné uložení. Lze ho mnohostranně použít pro integraci výsledků na prutech, plochách či tělesech a jejich zobrazení jako vnitřních sil na prutu.
Údaje
Po výběru typu prutu "Výsledkový prut" je třeba nastavit další parametry. Pro zadání integrační oblasti jsou k dispozici čtyři možnosti:
- V kvadratickém kvádru: Použije se kvadratická integrační oblast, jejíž těžiště leží v ose prutu.
- Uvnitř kvádru - obecně: Je použita pravoúhlá integrační oblast, jejíž těžiště se může měnit.
- Uvnitř válce: Je použita kruhová integrační oblast, jejíž těžiště leží v ose prutu.
- Z uvedených včetně objektů: Pro vyhodnocení se použijí pouze prvky, které jsou v seznamu "Včetně objektů" a nacházejí se v možné účinné oblasti (viz níže).
Pokud integrační oblast překrývá objekty, které nemají být zohledněny, lze tyto objekty definovat v seznamu "Kromě objektů".

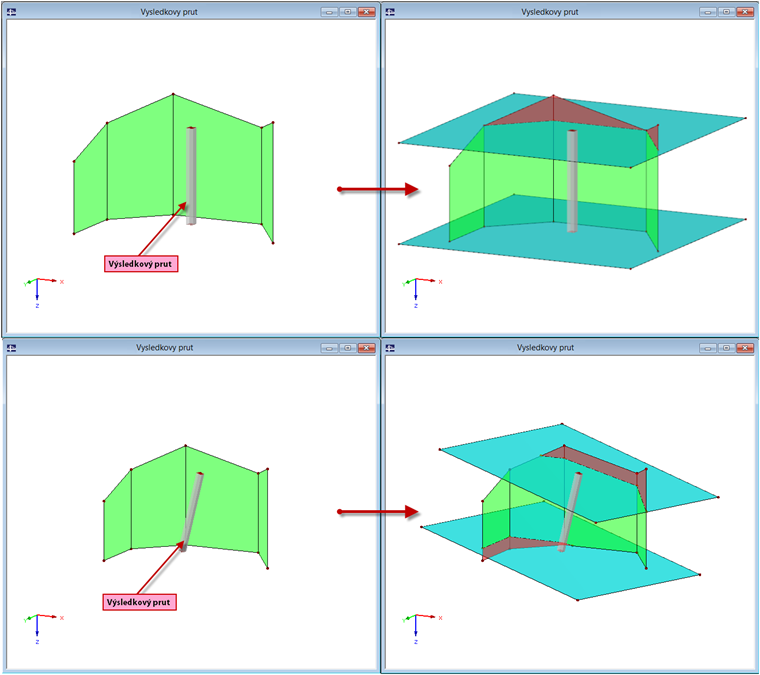

Účinná plocha výsledkového nosníku
Výsledkový prut může poskytnout výsledky pouze pro prvky umístěné v pravoúhlé ose počátku a konce prutu. Všechny prvky mimo tyto hranice se neberou v úvahu.
To je znázorněno na obrázku 01: Výsledky se nevztahují na oblasti označené červeně. Tyrkysové plochy byly ručně modelovány jako pomocné plochy a představují hranice výsledného nosníku.
Průřez:
Pro vnitřní síly prutu je nepodstatné, jaký průřez se použije. Pokud tedy chceme na výsledkovém prutu stanovit pouze vnitřní síly, můžeme použít libovolný průřez. Pokud však chceme provést další posouzení v přídavných modulech, jako je RF-STEEL EC3 nebo RF-CONCRETE Members, hraje průřez důležitou roli a měl by být proto přesně definován.

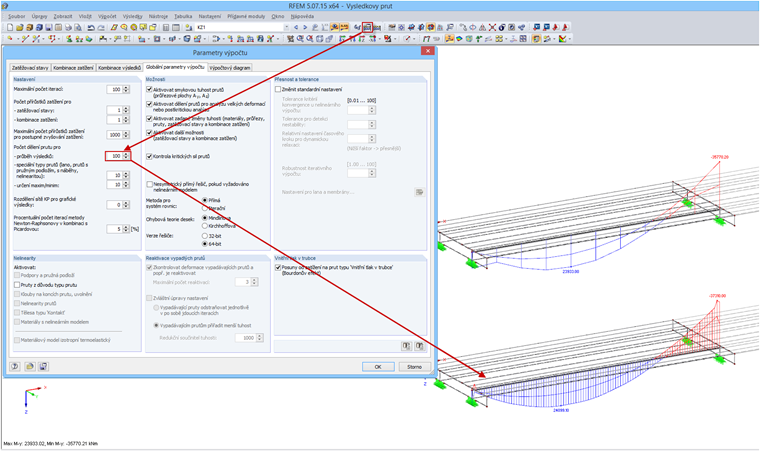

Rozdělení výsledků na prut
Vzhledem k tomu, že průběh vnitřních sil není příliš spolehlivý, je nutné v globálních parametrech výpočtu nastavit vyšší počet dělení prutů pro průběhy výsledků.

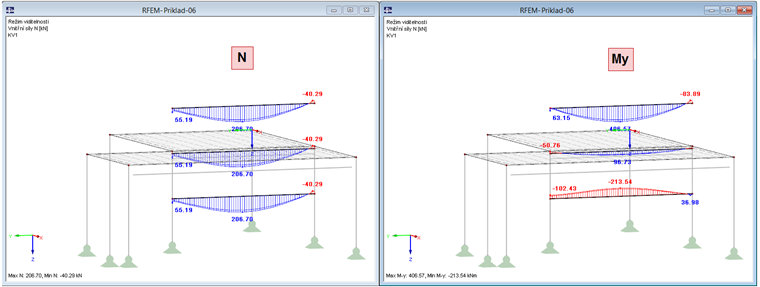

Poloha výsledného nosníku
Pro vnitřní síly N, Vy a Vz nezáleží na rovnoběžné vzdálenosti výsledkového prutu od těžiště zahrnutých objektů. Pokud tedy chceme vyhodnotit pouze normálové a posouvající síly, můžeme výsledný prut namodelovat na konstrukci nebo nad ní, aby bylo jasné zobrazení.
Pro vnitřní síly Mt, My a Mz je však klíčové umístit výsledkový prut do těžiště zahrnutých objektů. Kromě zahrnutí momentů se do těžiště výsledkového prutu připočítají také normálové síly vynásobené vzdáleností bodů sítě konečných prvků.
Autor
Dipl.-Ing. (FH) Walter Fröhlich
Vývoj produktů a péče o zákazníky
Pan Fröhlich se stará v rámci zákaznické podpory o zpracování uživatelských dotazů a odpovídá také za vývoj v oblasti ocelových konstrukcí.
