使用 RFEM 中结果梁

技术文章

001406 2017年02月23日 技术文章 RFEM Walter Fröhlich 结果

从版本 RFEM 5 开始可以在软件中使用杆件类型 ‘结果梁’。结果梁是虚拟杆件,没有刚度也没有支座。在很多情况下使用它一体化杆件、面、体的结果,并且显示为杆件的内力。

输入

选择 ‘结果梁’ 杆件类型后,需要设置其它的参数,有四种选项用于指定集成区域:

  • 长方体内部 - 正方形
    选用正方形集成区域,形心位于杆件轴。
  • 长方体内部 - 一般
    选用矩形集成区域,形心位置多变。
  • 圆柱体内部
    选用圆形集成区域,形心位于杆件轴。
  • 从列出的包括对象
    选择在 ‘包括对象’ 中列出的面、实体、杆件。

如果集成区域与不应考虑的对象重叠,在 ‘包括对象除外’ 列表中定义这些不应考虑的对象。

结果梁的集成区域

结果梁只能集成已经设定的位于杆件始端和末端之间的矩形轴内的元素的结果。在这个界限以外的所有区域都不被考虑。

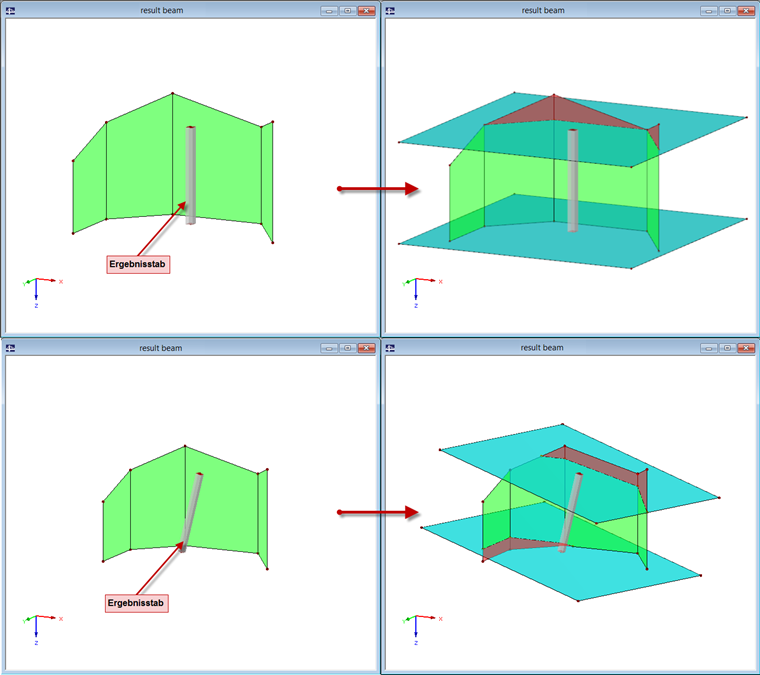

插图 01: 不显示红色区域内的结果。绿松石色区域是手动建模的辅助区域,并表示了结果梁的界限。

Figure 01 - Effective Area

截面

对于杆件的内力,和使用哪个截面无关。如果只是使用结果梁确定内力,那么可以使用任何截面。然而在像 RF‑STEEL EC3 或者 RF‑CONCRETE Members 这些附加模块中要进一步的设计时,截面就非常重要,必须具体定义。

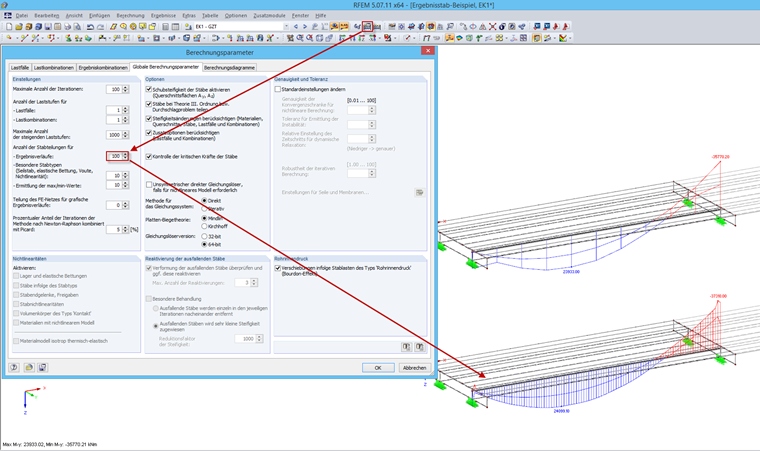

结果的杆件分段

为了使内力分布精确显示,需要在全局计算参数中为结果图设置更多的杆件分段数目。

Figure 02 - Division of Members

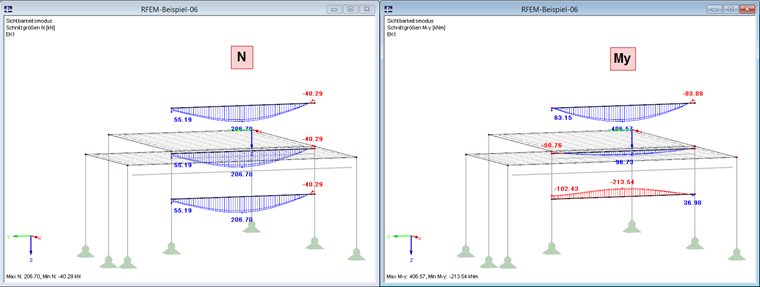

结果梁的位置

对于内力 N、Vy 和 Vz ,结果梁到包括对象的形心的平行距离无关紧要。如果只要评估轴力和剪力,那么就在结构上建结果梁。

然而对内力 Mt、M和 Mz 起决定性作用的是,结果梁位于包括对象的形心上。除了包括弯矩外,轴力乘以到每个有限元网点的距离都要被加到结果梁的形心。

Figure 03 - Position of Result Beam
