Utilização de barra resultante no RFEM

Entradas

Após selecionar o tipo de barra "Viga resultante", é necessário definir outros parâmetros. Estão disponíveis quatro opções para especificar a área de integração:

• Dentro de um paralelepípedo - quadrático: É utilizada uma área de integração quadrática, cujo centro de gravidade está localizado no eixo da barra.
• Num paralelepípedo - geral: É utilizada uma área de integração retangular, cujo centro de gravidade pode variar.
• Num cilindro: É utilizada uma zona de integração circular, cujo centro de gravidade está localizado no eixo da barra.
• Da lista incluindo objetos: São utilizados apenas os elementos para avaliação que estão na lista de "Incluindo objetos" e estão dentro da possível área efetiva (ver abaixo).

Se a área de integração se sobrepõe a objetos que não devem ser considerados, esses objetos podem ser definidos na lista "Exceto de incluir objetos".

Área efetiva da barra resultante

Uma viga resultante só pode fornecer resultados dos elementos localizados dentro de um eixo retangular do início e do final da barra. Todos os elementos fora desses limites não são considerados.

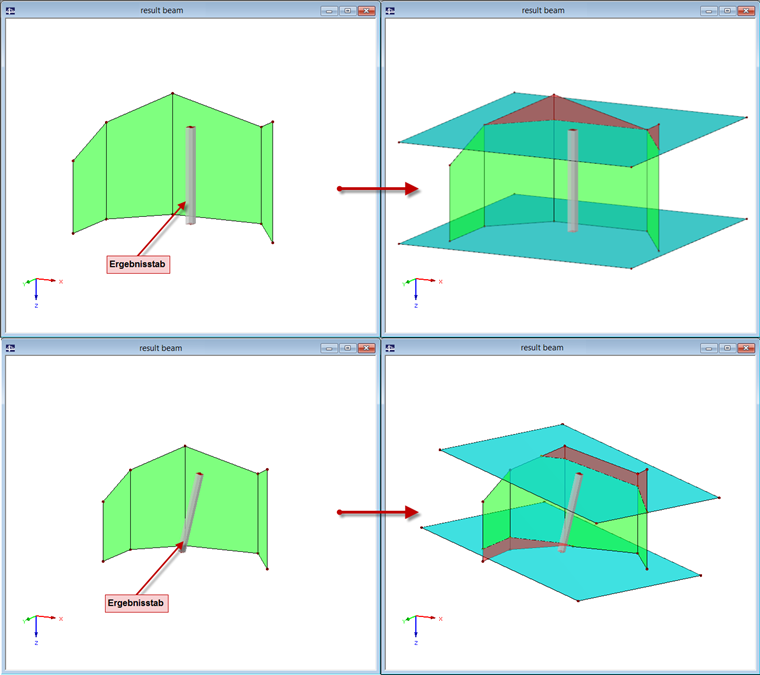

Isso é ilustrado na Figura 01: Os resultados não se aplicam às áreas marcadas a vermelho. As áreas turquesa foram modeladas manualmente como áreas auxiliares e representam as bordas da barra resultante.

Área efetiva

Secção

Para os esforços internos da barra, é irrelevante qual a secção que é utilizada. Assim sendo, se pretende aplicar a barra resultante para determinar apenas os esforços internos, pode utilizar qualquer secção. No entanto, se pretende realizar novos dimensionamentos nos módulos adicionais, tais como o RF-STEEL EC3 ou o RF-CONCRETE Members, a secção desempenha um papel importante e deve ser definida com precisão.

Barra para divisão de resultados

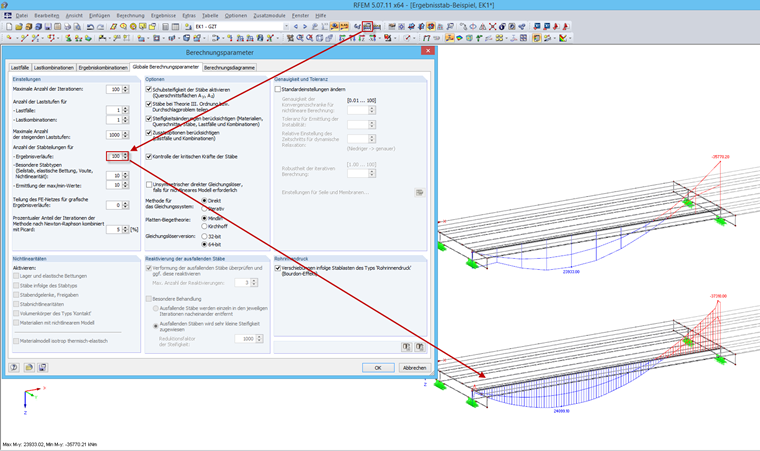

Uma vez que a distribuição dos esforços internos não é muito fiável, é necessário definir um número mais alto de divisões de barra para os diagramas de resultados nos parâmetros de cálculo globais.

Divisão de barra

Posição da barra resultante

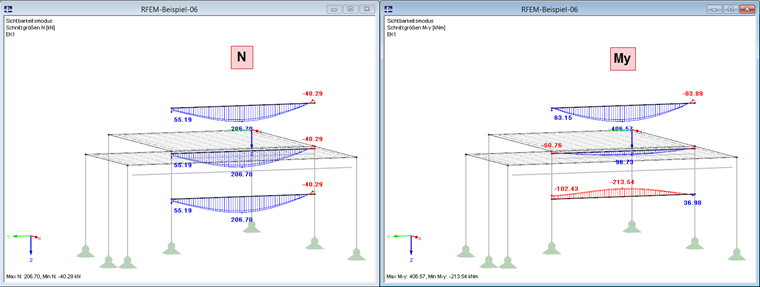

Para as forças internas N, V_y e V_z, a distância paralela do feixe resultante ao centro de gravidade dos objetos incluídos não importa. Assim sendo, se pretende avaliar apenas as forças axiais e de corte, pode modelar a barra resultante sobre a estrutura ou acima para obter uma visualização clara.

No entanto, é crucial que as forças internas M_t, M_y e M_z posicionem a barra resultante no centro de gravidade dos objetos incluídos. Além de incluir os momentos, as forças axiais multiplicadas pela distância a cada pontos da malha de EF são adicionadas ao centro de gravidade da viga resultante.

Posição da viga resultante
