Расчет тонких стальных сечений и применение высокопрочных сталей в RF-/STEEL EC3

Техническая статья

Стальные колонны, показанные на рисунке 1, подвергаются определенным нагрузкам, и должна быть проанализирована их потеря устойчивости при изгибе в плоскости. Все используемые сечения представляют собой квадратные полые профили. Цель состоит в том, чтобы прийти к выводу с точки зрения эффективности и изучить возможность применения стали более высокой прочности.

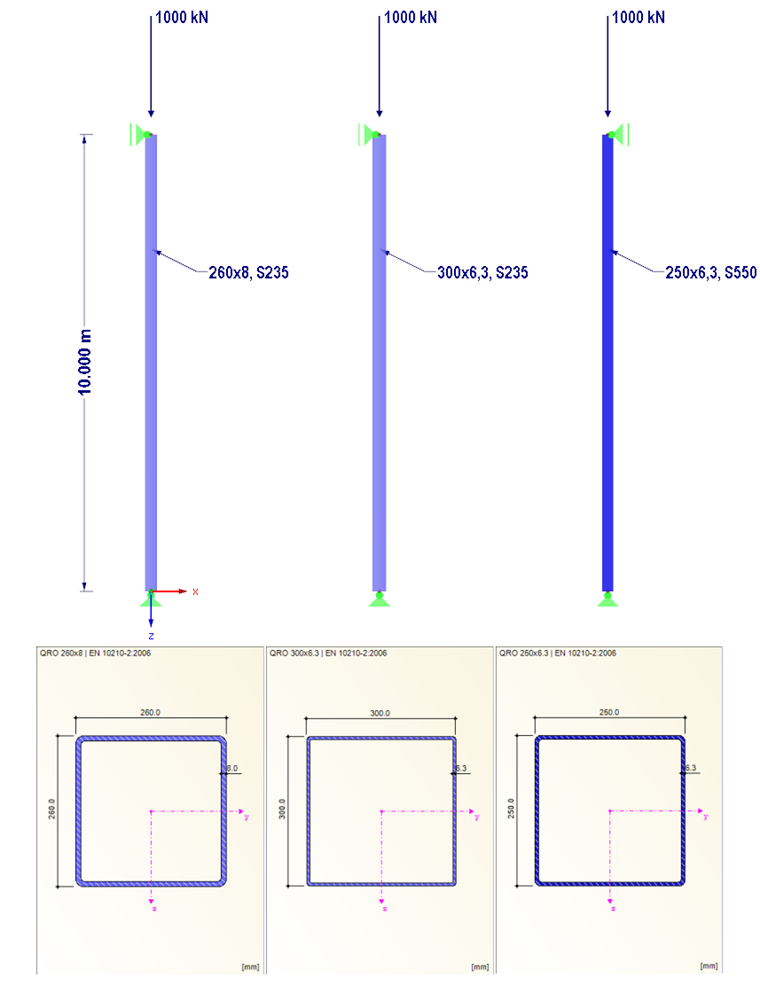

Рисунок 01 - Система и нагрузки

Результаты расчета в RF-/STEEL EC3

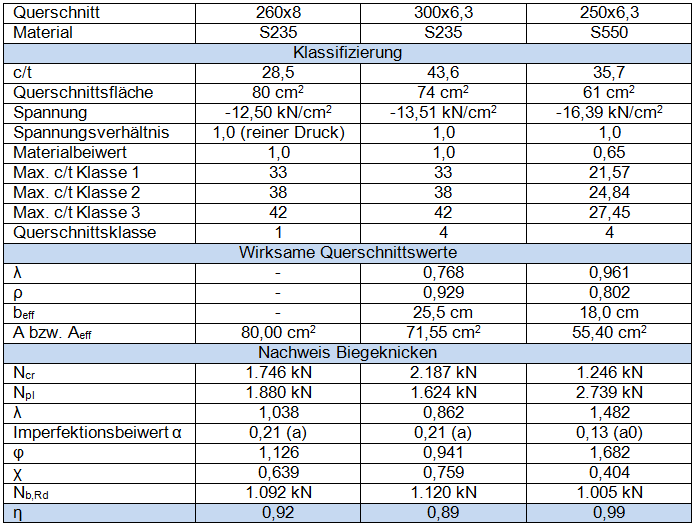

Рисунок 02 - Результаты расчета в RF-/STEEL EC3

Резюме

Все три колонны способны воспринять заданную нагрузку. Вторая колонна имеет большие внешние размеры, но она более гибка относительно размеров сечения. Поэтому 7% ширины листа неэффективно из-за местной потери устойчивости. Однако более крупные внешние размеры оказывают положительное влияние на критическую нагрузку Ncr. В результате, эта колонна имеет более благоприятное соотношение гибкости для потери устойчивости при изгибе.

В случае второй колонны можно сохранить около 7,5% площади сечения по сравнению с первой колонной, имеющей ту же марку стали. В случае третьей колонны примерно 18% площади сечения все еще может быть уменьшено по сравнению со второй колонной. Меньшие размеры негативно влияют на критическую нагрузку. Около 10% площади сечения также неэффективно из-за местной потери устойчивости. Соотношение гибкости этой колонны значительно хуже, чем в случае других колонн. Однако, расчет в конечном итоге выполнен.
