Posouzení štíhlých ocelových průřezů a použití oceli s vyšší pevností v přídavném modulu RF-/STEEL EC3

Odborný článek

V našem příspěvku posoudíme na rovinný vzpěr níže znázorněné ocelové sloupy, na které působí uvedené zatížení. Pro sloupy jsme použili čtvercové duté průřezy. Cílem je posoudit hospodárnost řešení, případně zhodnotit použití oceli vyšší pevnosti.

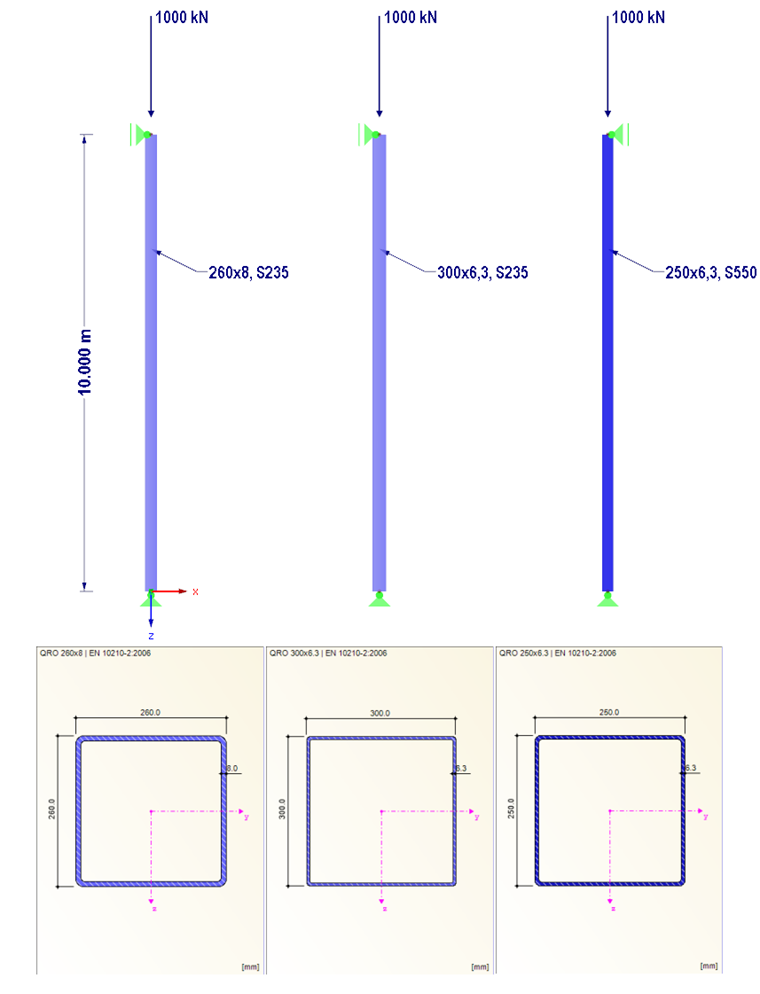

Obr. 01 - Konstrukce a zatížení

Výsledky posouzení v modulu RF-/STEEL EC3

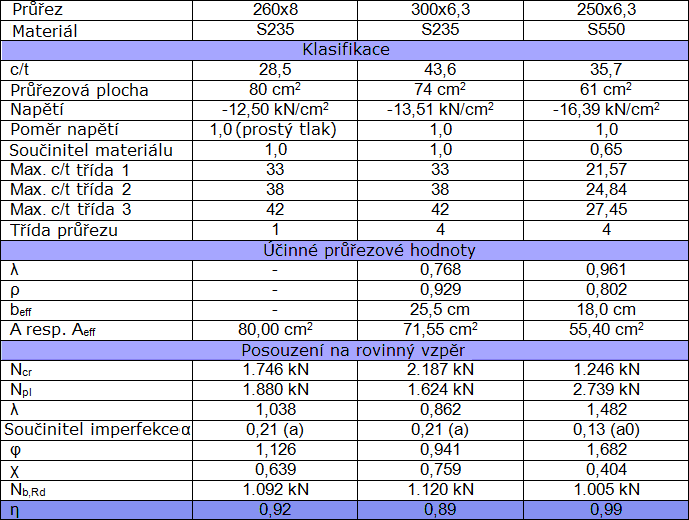

Obr. 02 - Výsledky posouzení v modulu RF-/STEEL EC3

Shrnutí

Všechny tři sloupy jsou schopny přenášet uvedené zatížení. Prostřední sloup vykazuje větší vnější rozměry, je ovšem vzhledem k rozměrům průřezu štíhlejší. 7 % šířky plechu tak ztrácí účinnost vlivem lokálního boulení. Větší vnější rozměry mají ovšem příznivý vliv na hodnotu kritické síly Ncr. Výsledkem je tak příznivější poměrná štíhlost pro rovinný vzpěr u tohoto sloupu.

U prostředního sloupu se v porovnání s levým sloupem ušetří asi 7,5 % průřezové plochy, pokud použijeme stejný druh oceli. V případě pravého sloupu pak můžeme oproti prostřednímu sloupu ještě snížit průřezovou plochu přibližně o 18 %. Menší rozměry mají negativní vliv na hodnotu kritické síly. Také téměř 10 % průřezové plochy ztrácí účinnost vlivem lokálního boulení. Poměrná štíhlost je u daného sloupu podstatně horší než u ostatních dvou sloupů. Posouzení je nakonec ovšem splněno.
