Wymiarowanie smukłych przekrojów stalowych i zastosowanie stali o dużej wytrzymałości w RF-/STEEL EC3

Artykuł o tematyce technicznej

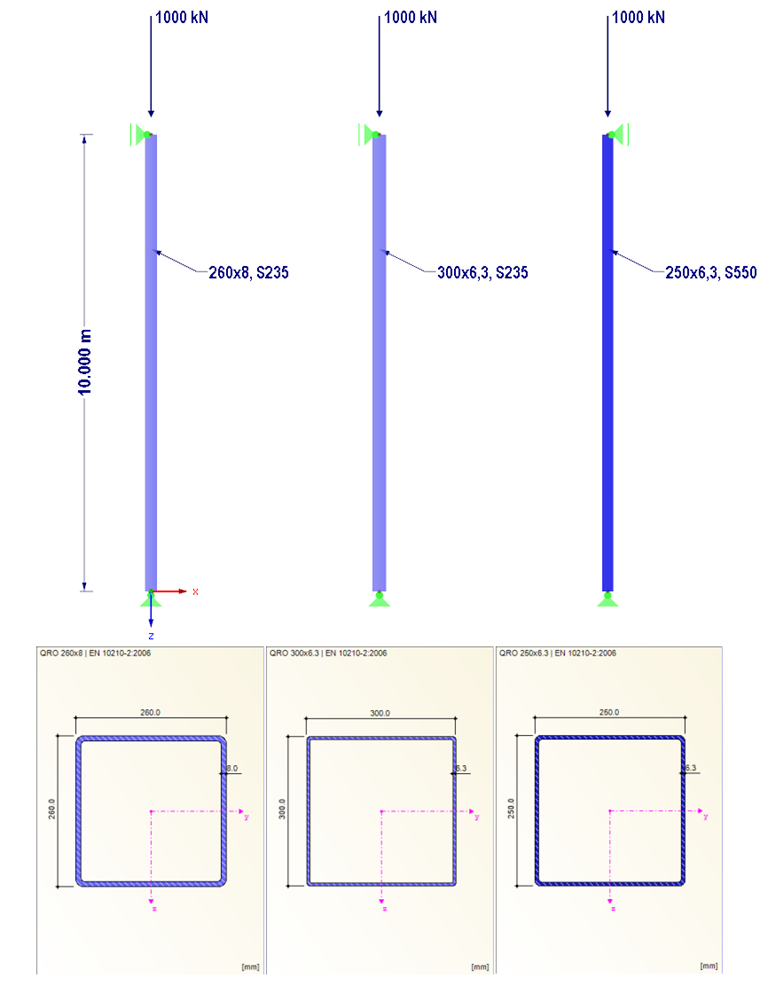

Stalowe słupy przedstawione na Rysunku 1 poddano specjalnym obciążeniom oraz analizie wyboczenia giętnego w płaszczyźnie. Wykorzystano w tym celu kwadratowe przekroje zamknięte. Celem było przeprowadzenie analizy efektywności oraz analizy zastosowania stali o dużej wytrzymałości.

Rysunek 01 - Układ i obciążenia

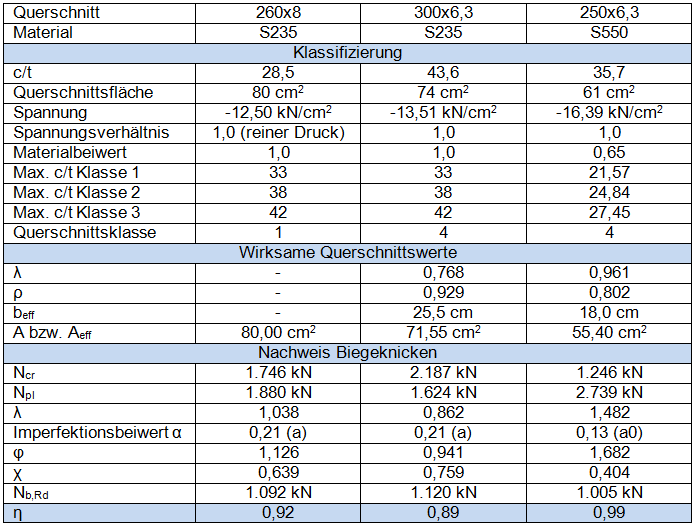

Wyniki w RF-/STEEL EC3

Rysunek 02 - Wyniki w RF-/STEEL EC3

Podsumowanie

Wszystkie trzy słupy są w stanie wytrzymać określone obciążenie. Drugi słup ma większe wymiary zewnętrzne, jednak jest smuklejszy w stosunku do wymiarów przekroju. Zatem, 7% szerokości blachy jest nieefektywnych ze względu na wyboczenie lokalne. Jednakże, większe wymiary zewnętrzne mają pozytywny wpływ na obciążenie krytyczne Ncr. W rezultacie, słup ten ma korzystniejszą smukłość względną na wyboczenie giętne.

W przypadku drugiego słupa, około 7,5% pola przekroju jest niewykorzystanych w porównaniu do słupa pierwszego, wykonanego z tego samego gatunku stali. W przypadku słupa trzeciego, zredukowanych może być około 18% pola przekroju, w porównaniu do słupa drugiego. Mniejsze wymiary mają negatywny wpływ na obciążenie krytyczne. Ze względu na wyboczenie lokalne, nieefektywnych jest również około 10% pola przekroju. Smukłość względna tego słupa jest zdecydowanie gorsza niż w przypadku innych słupów. Jednakże, i w tym przypadku, wymiarowanie zostanie spełnione.
