钢结构附加模块 RF-/STEEL EC3 中使用高强度钢材的细长杆件计算

技术文章

图 1 中所示的钢柱承受给定的荷载,并分析其在平面内的弯曲屈曲。所有钢柱应用的截面都是方形空心截面。目的在于得出成本效益方面的结论,并且调查应用高强度钢的优势。

图 01 - 系统和荷载

在模块 RF-/STEEL EC3 中得出的设计结果

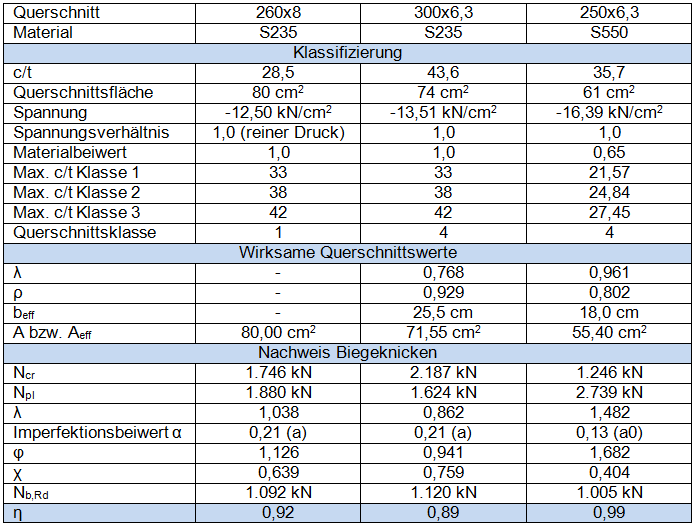

图 02 - 在 RF-/STEEL EC3 中的设计结果

总结

示例中的三个钢柱都能承受给定的荷载,位于中间的钢柱有较大的截面尺寸,截面的细长相关与截面的尺寸,因此由于局部屈曲截面宽度的 7% 失效,然而较大的外部尺寸对临界荷载 Ncr  有正面影响,因此该钢柱具有更好的弯曲屈曲长细比。

中间钢柱对比左边的钢柱,具有相同的钢种,可以节省大约截面面积的 7.5%。右边钢柱与中间的钢柱对比,截面面积可以节省 18%。较小的尺寸对临界荷载有负面的影响。由于局部屈曲截面面积的 10% 失效,该柱截面的相关长细比显著的不好。最终设计实现了。
