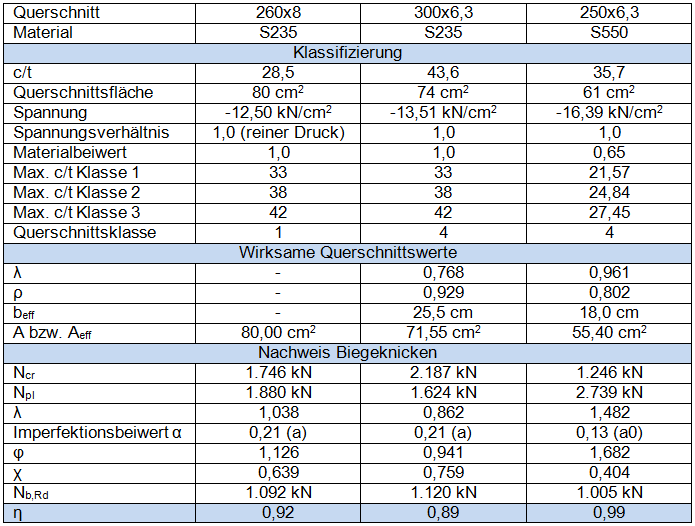

Resultados do dimensionamento no RF-STEEL EC3
Resumo
Todas as três colunas são capazes de suportar a carga especificada. A segunda coluna tem dimensões externas maiores, mas é esbelta em relação às dimensões da secção. Portanto, 7% da largura da chapa é ineficaz devido à encurvadura local. No entanto, as dimensões externas maiores tem um efeito positivo sobre a carga crítica N cr. Como resultado, esta coluna tem uma relação de esbelteza mais favorável para a encurvadura por flexão.
No caso do segundo pilar, é possível poupar cerca de 7,5% da área da secção em comparação com o primeiro pilar, que tem o mesmo tipo de aço. No caso do terceiro pilar, ainda é possível reduzir cerca de 18% da área da secção em comparação com o segundo pilar. As dimensões mais pequenas têm um efeito negativo na carga crítica. Cerca de 10% da área da secção também é ineficaz devido à encurvadura local. A esbelteza desta coluna é significativamente pior do que no caso das outras colunas. No entanto, o dimensionamento é finalmente realizado.
