Vérification des sections minces métalliques et application d'aciers à haute résistance dans RF-/STEEL EC3

Article technique

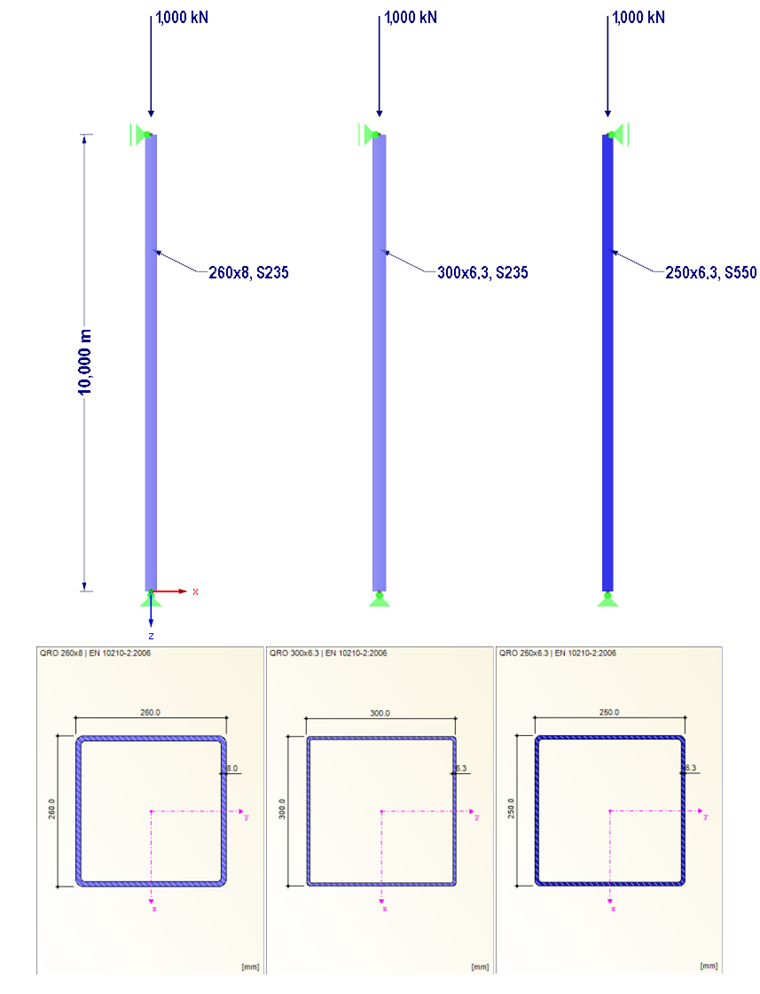

Les poteaux métalliques affichés dans la Figure 1 sont sollicités par des charges spécifiques. Il est nécessaire d’analyser leur flambement par torsion. Toutes les sections utilisées sont les sections creuses carrées. L'objectif est de déterminer leur efficacité et d’examiner l’influence de l’acier à haute résistance.

Figure 01 - systeme-et-chargement

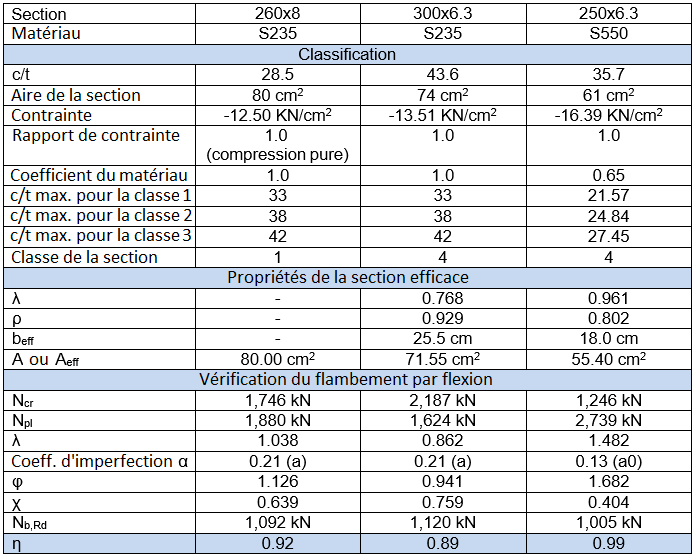

Résultats de calcul dans RF-/STEEL EC3

Figure 02 - resultats-de-calcul-dans-rf-steel-ec3

Résumé

Chacun des trois poteaux est en mesure de porter la charge donnée. Le deuxième poteau a des dimensions externes plus grandes, mais la paroi de la section est plus mince. Ainsi, 7% de la largeur de la tôle est inefficace à cause du flambement local. Toutefois, les dimensions externes augmentées influencent la charge critique Ncr de manière positive et le rapport d’élancement de ce poteau pour le flambement par flexion est plus favorable.

Dans le cas du deuxième poteau, environ 7,5% de l’aire de la section peut être économisée par rapport au premier poteau qui est fait du même acier. Dans le cas du troisième poteau (acier S550), autour de 18% de l’aire de la section peut être encore réduit par rapport au deuxième poteau. Les dimensions externes inférieures influencent la charge critique de manière négative. Environ 10% de l’aire de la section est inefficace à cause du flambement local. Le rapport d’élancement de ce poteau est considérablement moins favorable par rapport au celui des deux autres poteaux. Néanmoins, la vérification est satisfaisante.
