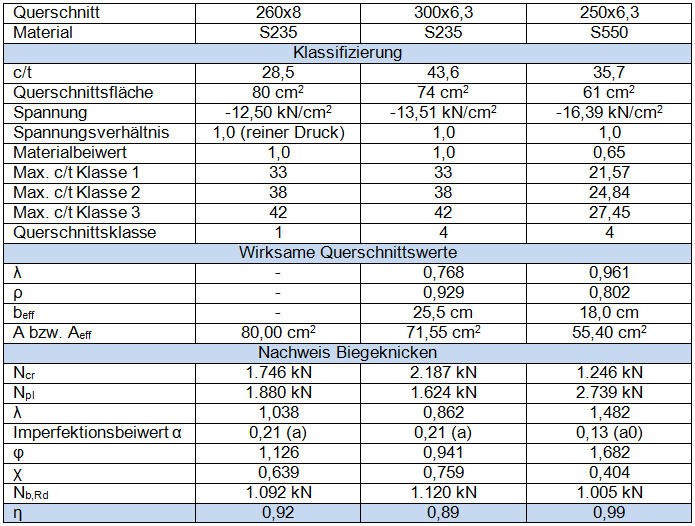

Risultati di progetto in RF-STEEL EC3
Riepilogo

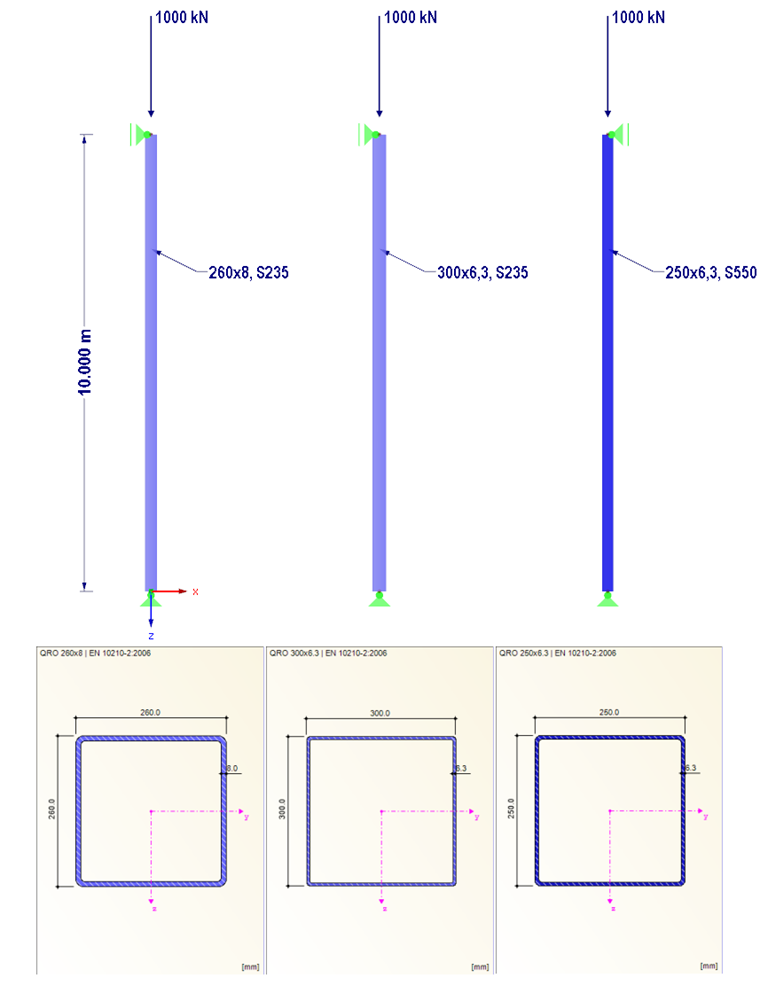

Tutte e tre le colonne sono in grado di sopportare il carico specificato. La seconda colonna ha dimensioni esterne maggiori, ma è snella rispetto alle dimensioni della sezione trasversale. Pertanto, il 7% della larghezza della lamiera è inefficace a causa dell'instabilità locale. Tuttavia, le dimensioni esterne maggiori hanno un effetto positivo sul carico critico N cr. Di conseguenza, questa colonna ha un rapporto snellezza più favorevole per l'instabilità flessionale.
Nel caso della seconda colonna, è possibile risparmiare circa il 7,5% dell'area della sezione trasversale rispetto alla prima colonna, che ha la stessa qualità di acciaio. Nel caso della terza colonna, è ancora possibile ridurre circa il 18% dell'area della sezione trasversale, rispetto alla seconda colonna. Le dimensioni più piccole hanno un effetto negativo sul carico critico. Anche circa il 10% dell'area della sezione trasversale è inefficace a causa dell'instabilità locale. Il rapporto di snellezza di questa colonna è significativamente peggiore rispetto a quello delle altre colonne. Tuttavia, il progetto è alla fine soddisfatto.
