Балки перекрытий, ребра, тавровые балки: специфика расчета

Расчётная ширина

В случае напряжения изгиба и зоны сжатия на стороне плиты предполагается, что плита участвует в воздействии нагрузки. Эффективная ширина - это геометрический размер, который можно использовать для приложения приблизительно постоянного максимального напряжения сжатия.

Ребро, заданное в RFEM, передается в дополнительный модуль RF-CONCRETE Members таким образом, что задается b_{eff, i} = b_i.

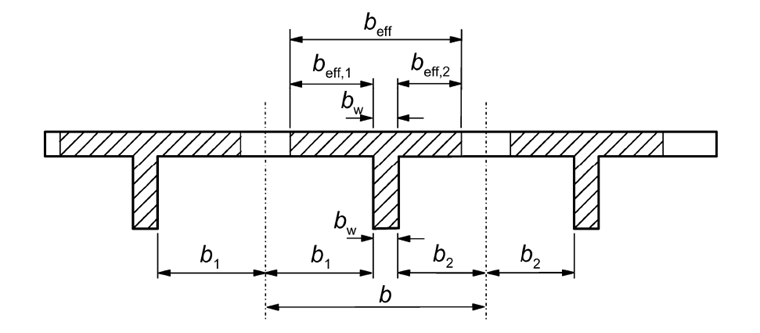

Параметры полезной ширины плиты (рисунок 5.3 [1])

Если b_{eff, i} не соответствует b_i, возможна пользовательская настройка. Как правило, эффективная ширина b_{eff, i} - это размер, который не определяется автоматически в программе и, следовательно, должен быть указан пользователем. Эффективную ширину можно настроить в окне 1.4 RF-CONCRETE стержня после установки флажка «Показывать эффективную ширину ребер для определения внутренних сил» (см. Рисунок 2).

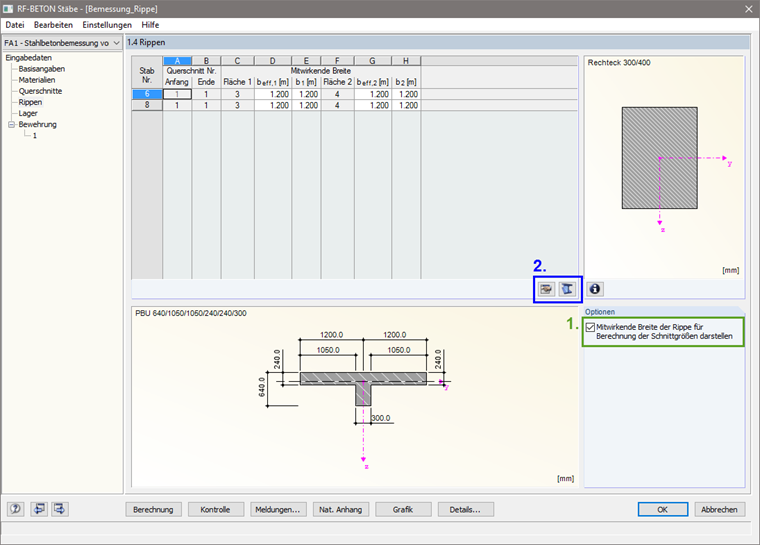

Окно 1.4 Ребра в стержнях RF-CONCRETE: Регулировка полезной ширины

И интегральная ширина, и эффективная ширина могут быть постоянными только в RFEM для каждого стержня. Это соответствует требованиям EN 1992-1-1, приведенным в разделе 5.3.2.1 (4). Если для определения внутренних сил требуется особая точность, необходимо разделить балку перекрытия на отдельные стержни в зависимости от различных областей полезной ширины.

Если ребро спроектировано в RF-CONCRETE стержнях, а конструкция должна быть дополнительно спроектирована в RF-CONCRETE Surfaces, внутренние силы, учитываемые при расчете стержня с использованием интегральной ширины, можно не учитывать при расчете поверхности. Соответствующие настройки могут быть выполнены в разделе «Детали» модуля RF-CONCRETE Surfaces (см. Рисунок 3).

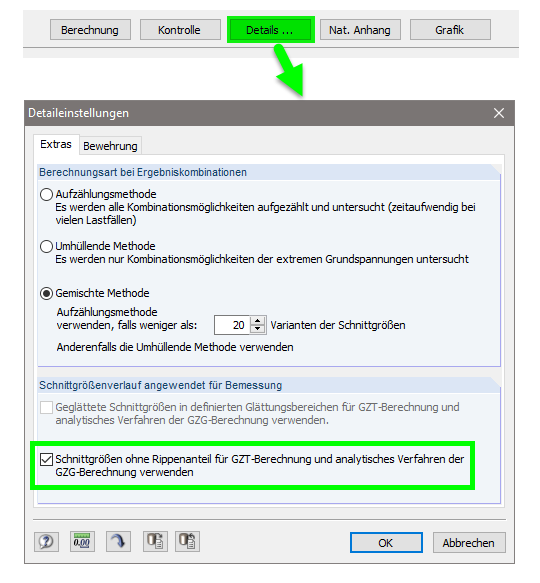

RF-CONCRETE Surfaces: Berücksichtigung der Integrationsbreite für Flächenbemessung

Торсионный дизайн

Сопротивление кручению следует различать в зависимости от его причины.

Если кручение в статически неопределимых конструкциях вызвано совместимостью деформаций (совместимость кручения), нет необходимости выполнять расчет на кручение в соответствии с EN 1992-1-1, 6.3.1 (2). В связи с этим параграфом, MT не следует учитывать при расчете ребер. Вы можете деактивировать MT в окне 1.6 RF-CONCRETE стержня (см. Рисунок 4).

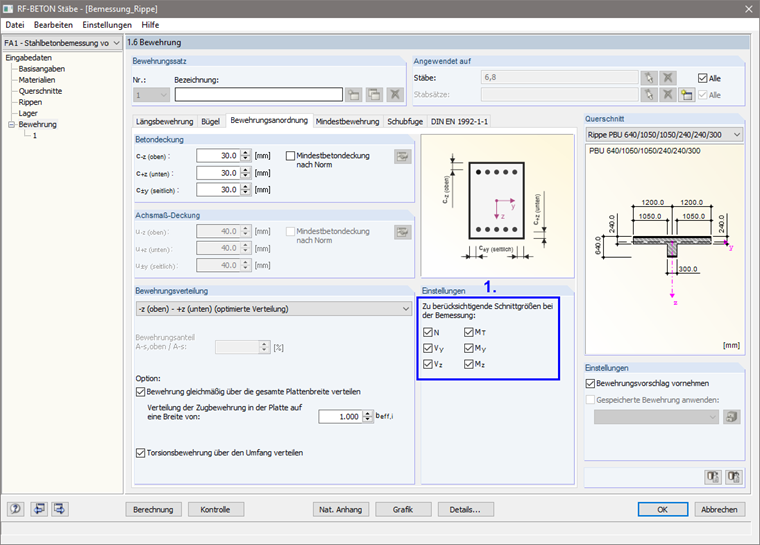

Окно 1.6 в RF-CONCRETE Members: Steuerung der zu berücksichtigenden Schnittgrößen

Если кручение вызвано условиями статического равновесия, требуется расчет на кручение; в противном случае конструкция без жесткости на кручение будет неустойчивой (равновесное кручение).
