Travi verticali, nervature, travi a T: Specifiche nella progettazione

Nel caso di strutture FEM combinate (elementi di superficie ed aste) e strutture a piastre piegate, è possibile attribuire una struttura a trave per la verifica su un'asta a una sezione trasversale fittizia della trave a T, la cui geometria dipende dall'efficace larghezza. In RFEM wird bei Verwendung des Stabtyps "Rippe" die Steifigkeit durch einen Plattenanteil (Flächenelement) und einen Steganteil (Stabelement) abgebildet. Diese Vorgehensweise bringt für die Bemessung Besonderheiten mit sich, auf die im Folgenden eingegangen werden soll.

Larghezza efficace

Nel caso di tensione di flessione e di una zona di compressione su un lato della soletta, si presume che la soletta partecipi all'effetto portante. La larghezza di libera inflessione è una grandezza geometrica, che può essere utilizzata per l'applicazione di una tensione massima di compressione del calcestruzzo approssimativamente costante.

La nervatura definita in RFEM è trasferita al modulo aggiuntivo RF-CONCRETE Members in modo che beff,i = bi sia impostato.

Se beff,i non corrisponde a bi, è possibile una correzione definita dall'utente. Generalmente, la larghezza libera d'inflessione beff,i è una dimensione che non è determinata automaticamente nel programma e quindi deve essere specificata dall'utente. Le larghezze libere d'inflessione possono essere modificate nella finestra 1.4 di RF-CONCRETE Members dopo aver selezionato la casella di controllo "Mostra le larghezze libere di inflessione delle nervature per la determinazione delle forze interne" (vedere Figura 2).

Sia la larghezza di integrazione sia la larghezza di libera inflessione possono essere costanti in RFEM solo per ogni asta. Ciò corrisponde ai requisiti della EN 1992-1-1 forniti nella sezione 5.3.2.1 (4). Se è necessaria una precisione speciale per la determinazione delle forze interne, sarebbe necessario dividere la trave emergente in singole aste, a seconda delle diverse aree delle larghezze libere d'inflessione.

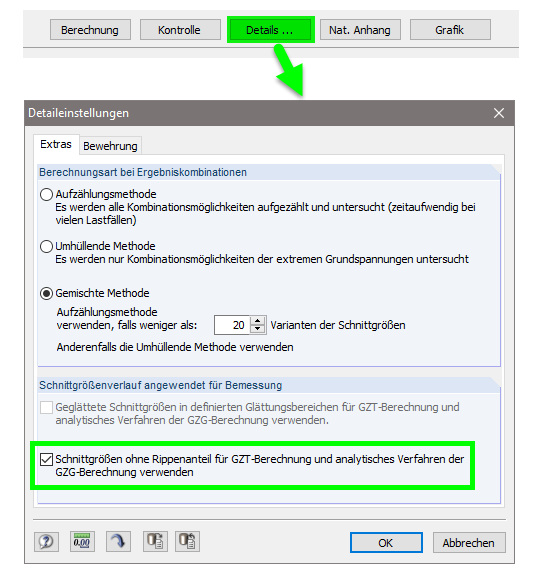

Se la nervatura è progettata in RF-CONCRETE Members e la struttura deve essere progettata aggiuntiva in RF-CONCRETE Surfaces, le forze interne considerate nella verifica dell'asta utilizzando le larghezze di integrazione possono essere trascurate nella verifica della superficie. La rispettiva impostazione può essere eseguita in Dettagli del modulo RF-CONCRETE Surfaces (vedere Figura 3).

Verifica a torsione

La resistenza torsionale deve essere distinta secondo la sua causa.

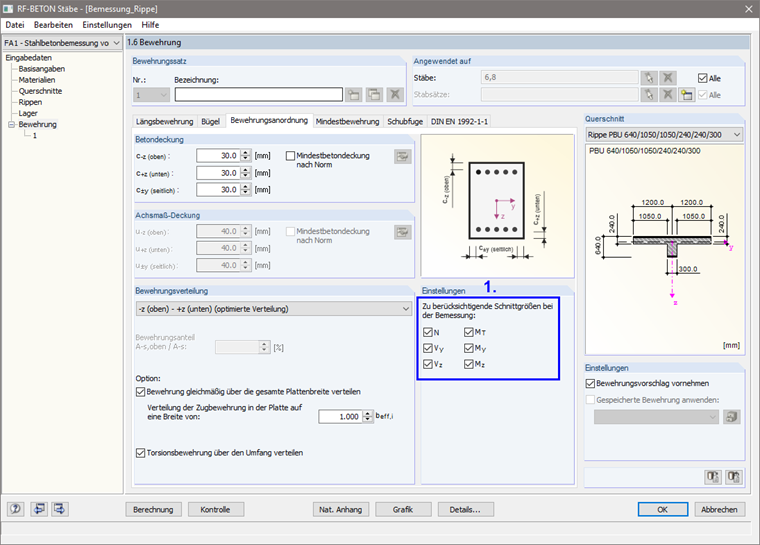

Se la torsione in strutture staticamente indeterminate è causata dalla compatibilità di deformazioni (torsione di compatibilità), non è necessario eseguire il progetto a torsione secondo EN 1992-1-1, 6.3.1 (2). Relativo a questo paragrafo, MT non dovrebbe essere preso in considerazione per la verifica delle nervature. È possibile disattivare MT nella finestra 1.6 di RF-CONCRETE Members (vedere Figura 4).

Se la torsione è causata da condizioni di equilibrio statico, è necessario il progetto a torsione; altrimenti, la struttura senza rigidezza torsionale sarebbe instabile (torsione di equilibrio).


Autore

Il signor Langhammer è responsabile dello sviluppo nel settore delle strutture in cemento armato e fornisce supporto tecnico ai nostri clienti.

Link
Bibliografia
  1. Nationaler Anhang - National festgelegte Parameter - Eurocode 2: Bemessung und Konstruktion von Stahlbeton- und Spannbetontragwerken - Teil 1-1: Allgemeine Bemessungsregeln und Regeln für den Hochbau; DIN EN 1992-1-1/NA:2013-04
  2. Zilch, Konrad u. Zehetmaier, Gerhard. Bemessung im konstruktiven Betonbau. Springer Verlag, 2. Auflage 2010
