Vigas de cuelgue, nervios y vigas en T: Detalles en el diseño

En el caso de estructuras combinadas por el MEF (elementos de superficie y barras) así como estructuras de placas plegadas, es posible atribuir una estructura de vigas para el cálculo en una barra a una sección de viga en T ficticia, cuya geometría depende de la ancho. In RFEM wird bei Verwendung des Stabtyps "Rippe" die Steifigkeit durch einen Plattenanteil (Flächenelement) und einen Steganteil (Stabelement) abgebildet. Diese Vorgehensweise bringt für die Bemessung Besonderheiten mit sich, auf die im Folgenden eingegangen werden soll.

Anchura eficaz

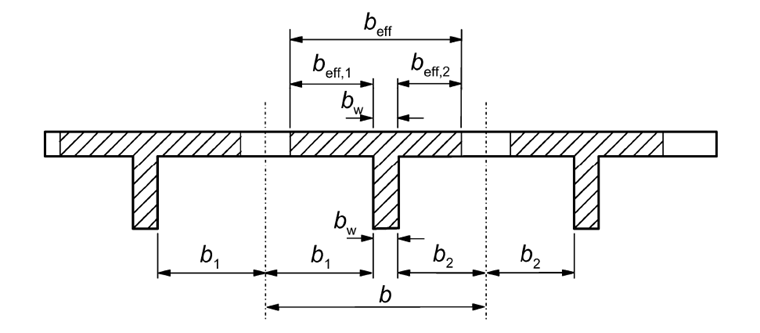

En el caso de un esfuerzo de flexión y una zona de compresión en un lado de la losa, se supone que la losa participa en el efecto portante. El ancho efectivo es un tamaño geométrico, que se puede utilizar para la aplicación de una tensión máxima de compresión del hormigón aproximadamente constante.

El nervio definido en RFEM se transfiere al módulo adicional RF-CONCRETE Members de tal manera que se establece beff, i = bi.

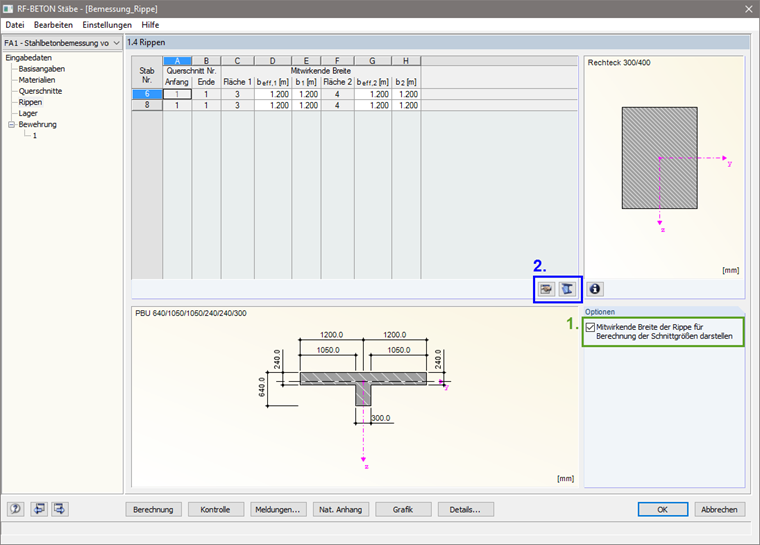

Si beff, i no se corresponde con bi, es posible un ajuste definido por el usuario. Generalmente, el ancho efectivo beff, i es un tamaño que no se determina automáticamente en el programa y, por lo tanto, tiene que ser especificado por el usuario. Los anchos efectivos se pueden ajustar en la Ventana 1.4 de RF-CONCRETE Barras después de seleccionar la casilla de verificación "Mostrar anchos efectivos de nervios para la determinación de esfuerzos internos" (ver Figura 2).

Tanto el ancho de integración como el ancho efectivo solo pueden ser constantes en RFEM para cada barra. Esto corresponde a los requisitos de EN 1992-1-1 proporcionados en la Sección 5.3.2.1 (4). Si se requiere una precisión especial para la determinación de los esfuerzos internos, sería necesario dividir la viga del montante en barras individuales, dependiendo de las diferentes áreas de los anchos efectivos.

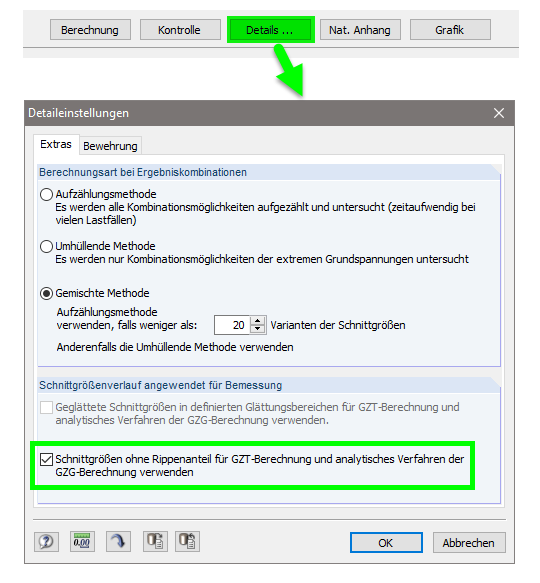

Si la nervadura se diseña en RF-CONCRETE Members y la estructura se va a diseñar adicionalmente en RF-CONCRETE Surfaces, los esfuerzos internos considerados en el cálculo de la barra mediante el uso de los anchos de integración pueden despreciarse en el cálculo de la superficie. La configuración respectiva se puede realizar en Detalles del módulo RF-CONCRETE Surfaces (ver Figura 3).

Diseño de torsión

La resistencia a la torsión se debe distinguir según su causa.

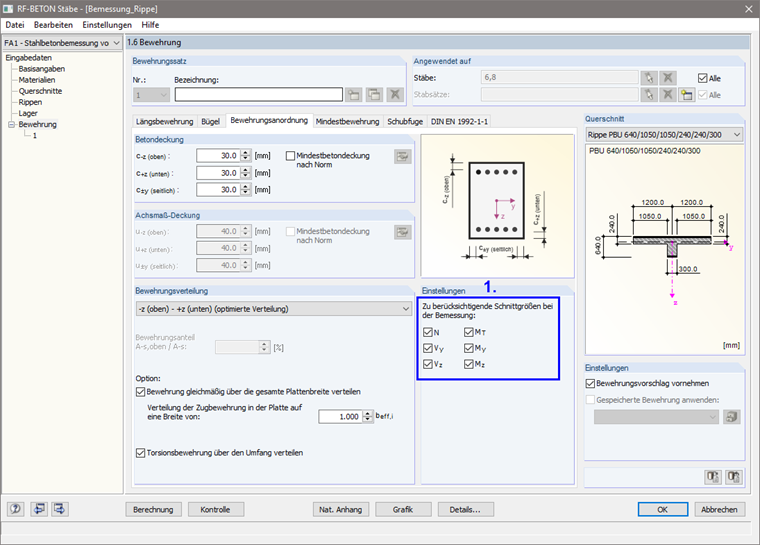

Si la torsión en estructuras estáticamente indeterminadas es causada por la compatibilidad de deformaciones (torsión de compatibilidad), no es necesario realizar el cálculo de torsión, según EN 1992-1-1, 6.3.1 (2). En relación con este párrafo, el MT no debe tenerse en cuenta para el diseño de nervios. Puede desactivar MT en la ventana 1.6 de RF-CONCRETE Members (ver Figura 4).

Si la torsión es causada por condiciones de equilibrio estático, se requiere el cálculo de torsión; de lo contrario, la estructura sin rigidez a torsión sería inestable (torsión de equilibrio).


Autor

El Sr. Langhammer es responsable del desarrollo en el área de estructuras de hormigón armado y proporciona soporte técnico a nuestros clientes.

Enlaces
Referencias
  1. Nationaler Anhang - National festgelegte Parameter - Eurocode 2: Bemessung und Konstruktion von Stahlbeton- und Spannbetontragwerken - Teil 1-1: Allgemeine Bemessungsregeln und Regeln für den Hochbau; DIN EN 1992-1-1/NA:2013-04
  2. Zilch, Konrad u. Zehetmaier, Gerhard. Bemessung im konstruktiven Betonbau. Springer Verlag, 2. Auflage 2010
