Vigas de pavimento, nervuras, vigas em T: Especificações em Design

No caso de estruturas MEF combinadas (elementos de superfície e barra), bem como de estruturas de chapas dobradas, é possível atribuir uma estrutura de vigas para o dimensionamento numa barra a uma secção de viga em T fictícia, cuja geometria depende da interação efetiva largura. In RFEM wird bei Verwendung des Stabtyps "Rippe" die Steifigkeit durch einen Plattenanteil (Flächenelement) und einen Steganteil (Stabelement) abgebildet. Diese Vorgehensweise bringt für die Bemessung Besonderheiten mit sich, auf die im Folgenden eingegangen werden soll.

Largura efectiva

No caso de tensão de flexão e uma zona de compressão no lado da laje, é assumido que a laje participa no efeito de apoio de carga. A largura efetiva é um tamanho geométrico, que pode ser utilizado para a aplicação de uma tensão de compressão máxima do betão aproximadamente constante.

A nervura definida no RFEM é transferida para o módulo adicional RF-CONCRETE Members de tal forma que beff,i = bi é definido.

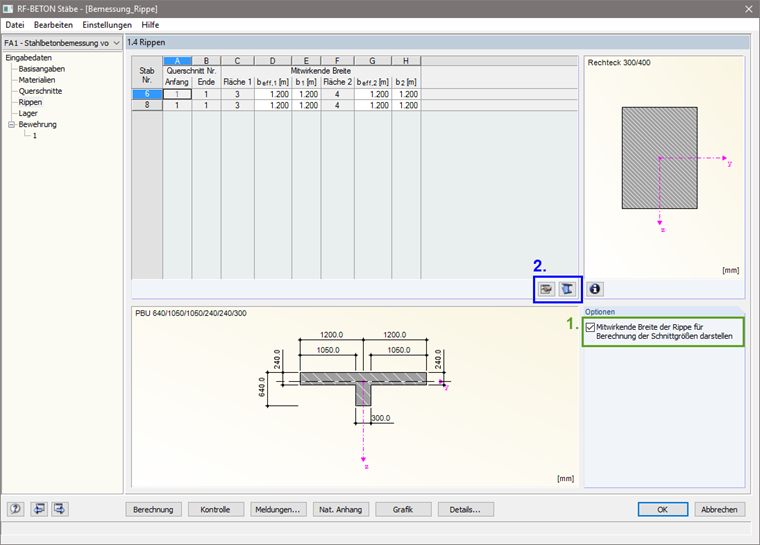

Se beff,i não corresponder a bi, é possível um ajuste definido pelo utilizador. Geralmente, a largura efetiva beff,i é um tamanho que não é determinado automaticamente no programa e, portanto, tem de ser especificado pelo utilizador. As larguras efetivas podem ser ajustadas na janela 1.4 do RF-CONCRETE Members após selecionar a caixa de seleção "Mostrar larguras efetivas das nervuras para determinação de forças internas" (ver Figura 2).

Tanto a largura de integração como a largura efetiva só podem ser constantes no RFEM para cada barra. Isto corresponde aos requisitos da EN 1992-1-1 fornecidos na Secção 5.3.2.1 (4). Se é necessária uma precisão especial para a determinação dos esforços internos, seria necessário dividir a viga de piso em barras individuais, dependendo das diferentes áreas das larguras efetivas.

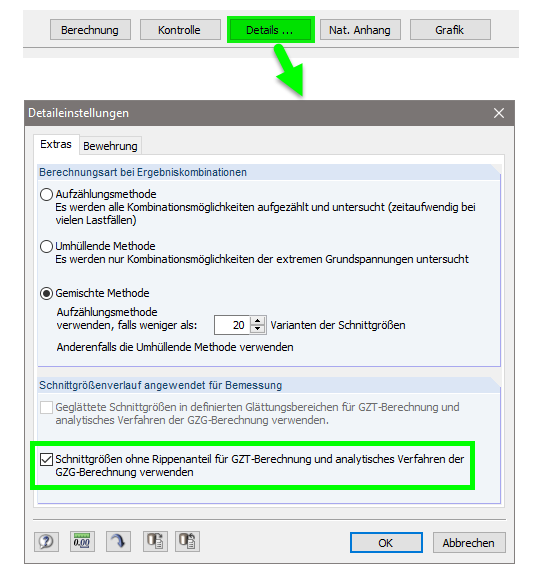

Se a nervura estiver dimensionada no RF-CONCRETE Members e a estrutura tiver de ser dimensionada adicionalmente no RF-CONCRETE Surfaces, os esforços internos considerados no dimensionamento da barra utilizando as larguras de integração podem ser negligenciados no dimensionamento da superfície. A respetiva configuração pode ser realizada em Detalhes do módulo RF-CONCRETE Surfaces (ver Figura 3).

Dimensionamento da torção

A resistência à torção deve ser distinguida de acordo com a sua causa.

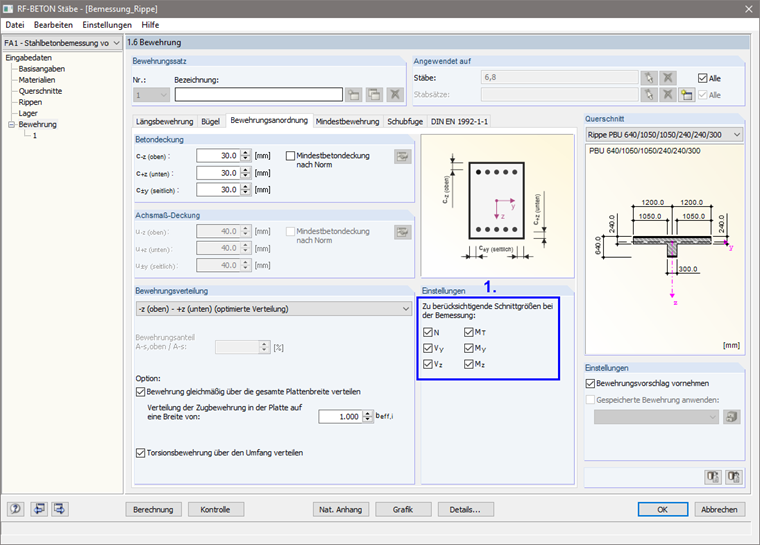

Se a torção em estruturas estaticamente indeterminadas for causada pela compatibilidade de deformações (torção de compatibilidade), não é necessário realizar a verificação da torção de acordo com a EN 1992-1-1, 6.3.1 (2). Em relação a este parágrafo, o MT não deve ser considerado para o dimensionamento da nervura. Pode desativar o MT na janela 1.6 do RF-CONCRETE Members (ver Figura 4).

Se a torção for causada por condições de equilíbrio estático, é necessário o dimensionamento da torção; caso contrário, a estrutura sem rigidez de torção seria instável (torção de equilíbrio).


Autor

O Eng. Langhammer é responsável pelo desenvolvimento na área das estruturas de betão armado e dá apoio técnico aos clientes.

Ligações
Referências
  1. Nationaler Anhang - National festgelegte Parameter - Eurocode 2: Bemessung und Konstruktion von Stahlbeton- und Spannbetontragwerken - Teil 1-1: Allgemeine Bemessungsregeln und Regeln für den Hochbau; DIN EN 1992-1-1/NA:2013-04
  2. Zilch, Konrad u. Zehetmaier, Gerhard. Bemessung im konstruktiven Betonbau. Springer Verlag, 2. Auflage 2010
