Работа с BIM: Обмен данными с применением файлов IFC

Техническая статья

В процессе работы по методу BIM файлы IFC часто используются в качестве основы для обмена данными между САПР (CAD) и программным обеспечением для расчета конструкций. Тем не менее, в данном подходе присутствует фундаментальная проблема. В этой статье описываются различные типы файлов IFC и дается обзор параметров импорта и экспорта данных в программах Dlubal Software.

Видовые конфигурации файла IFC

Как правило, существует два различных типа файлов IFC, так называемые Виды (Views). Координационный вид (Coordination View) описывает модель и ее физические свойства как элемент объема, тогда как вид для расчета конструкции (Structural Analysis View) описывает компоненты относительно оси как аналитический элемент. Это проиллюстрировано на простом примере стены на рисунке 01 (относительно центральной оси).

Рисунок 01 - Сравнение координационного и конструктивного вида

В основном, программы САПР используют координационный вид для экспорта ваших данных в файл IFC, поскольку это касается конструктивных компонентов в качестве физических элементов (обычно твердых тел). Однако инженерное программное обеспечение для расчета конструкций не обязательно воспринимает элементы как твердые тела, поскольку расчет конструкции часто требует уменьшения конструктивных систем до более простых моделей.
Это приводит к первому конфликту между двумя видами файла IFC, поэтому обмен данными не является прямым.

Различия из-за специфических отраслевых моделей

Еще одним препятствием в обмене данными на основе файла IFC является необходимость в моделях соответствующей отрасли для моделирования конструкций. Координационный вид (физическая модель) применяется для определения правильных размеров или контроля коллизий. С другой стороны, вид для конструктивного расчета используется в проектировании конструкций. Это проиллюстрировано на простом примере на следующем рисунке, который показывает конструкцию, состоящую из двух стен и плиты перекрытия.

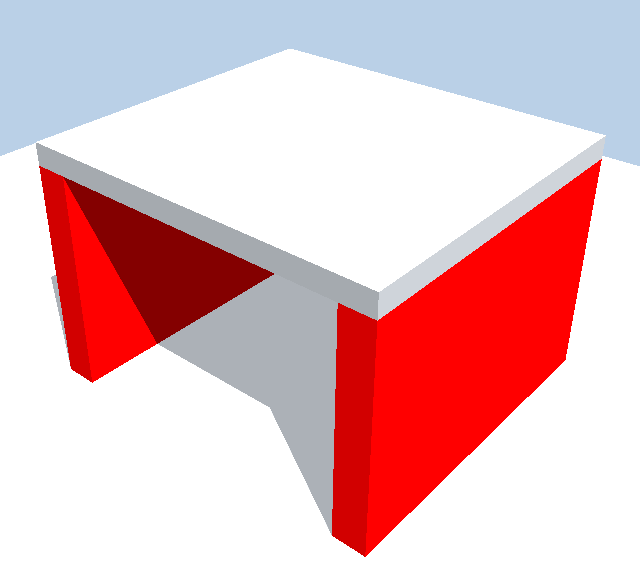

Рисунок 02 - Пример конструктивной системы для отображения специфических отраслевых моделей

На основе модели с центральной осью, следующие модели применены в этой конструктивной системе:

  1. Архитектурная физическая модель - Координационный вид
  2. Аналитическая конструктивная модель - Вид для расчета конструкции

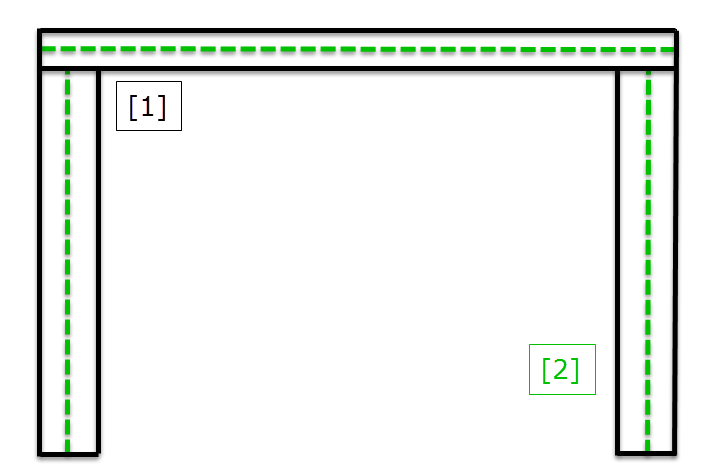

Рисунок 03 - Сравнение специфических отраслевых моделей / Видов файлов IFC

Данный пример показывает, что даже для конструктивного вида непросто создать конструктивную систему для расчета. Здесь также необходимо определить настройки модели вручную.

Экспорт файла IFC (Вид для конструктивного расчета)

Основываясь на приведенных выше фактах, RFEM и RSTAB используют вид для конструктивного расчета для экспорта файлов IFC. На следующем рисунке показаны элементы, используемые в виде для расчета конструкции (2x3).

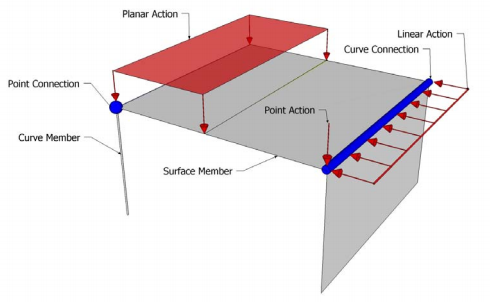

Рисунок 04 - Элементы вида для расчета конструкций (2x3)

Данный файл IFC также содержит:

  • Информацию и определение нагружений и сочетаний нагрузок
  • Информацию о сечениях (названия и характеристики)
  • Информация о материалах (название)

Поэтому необходимо обеспечить, чтобы импортирующая программа поддерживала конструктивный вид для импорта файла IFC.

Импорт файла IFC (Координационный вид и конструктивный вид)

Если во время импорта файла IFC RFEM и RSTAB обнаруживают, что использованный файл был создан в видовой конфигурации для расчета конструкций, содержимое автоматически импортируется. Поскольку RFEM и RSTAB в основном не работают с физической моделью, невозможно напрямую импортировать файлы IFC типа Координационный вид. Для обмена данными, выберите опцию "Включить модель CAD/BIM" для импорта файла IFC.

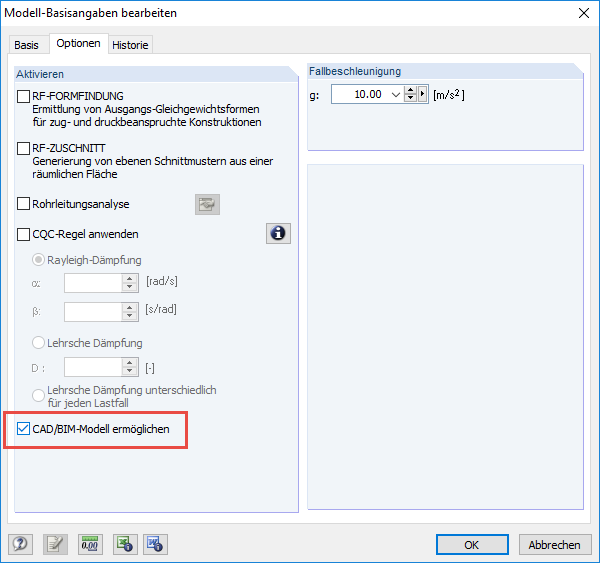

Рисунок 05 - Разрешить импорт физических моделей

Твердые тела, импортированные впоследствии, еще не являются объектами «Dlubal» и должны быть преобразованы вручную в соответствующие стержни, поверхности или твердые тела. Для этого можно регулировать положение нейтральной оси и предпочтительный материал.

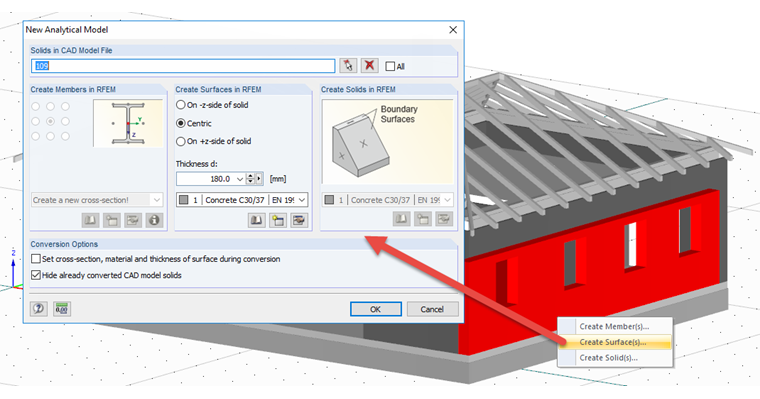

Рисунок 06 - Диалоговое окно для конвертирования архитектурных твердых тел

Резюме

Непрерывный обмен данными между САПР и программным обеспечением для проектирования конструкций, основанный на файлах IFC, в настоящее время проблематичен из-за разных Видов файла, а главное, потому, что философия разных производителей программного обеспечения еще не была унифицирована ни в одном официальном руководстве или норме. Однако опции, описанные в этой статье, показывают, что процесс обмена может быть упрощен при использовании данного формата файла и соответствующих интерфейсов.

Литература

[1] buildingSMART - International. (2017). Retrieved 3 August 2017.
