BIM工作流程: 使用IFC文件进行数据交换

技术文章

This article was translated by Google Translator

View original text

在BIM工作流中,经常使用IFC文件作为CAD和结构工程软件之间数据交换的基础。 但是这种方法存在一个基本的问题。 本文介绍了各种类型的IFC文件,并概述了Dlubal Software程序中的导入和导出选项。

IFC文件的视图

通常,有两种不同类型的IFC文件,即所谓的视图。 协调视图将模型的物理属性描述为实体单元,而结构分析视图将与轴相关的组件描述为分析单元。 下图是一个简单的墙示例(相对于中心轴)。

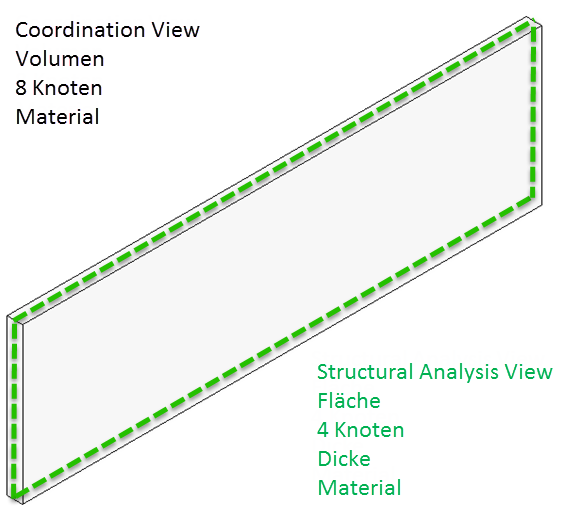

图片 01 - 坐标视图与结构分析视图的比较

通常,CAD程序使用“坐标视图”将数据导出到IFC文件中,因为它们的组成部分被视为物理元素(通常是实体)。 但是结构分析软件并不一定要将其单元描述为实体,因为在结构工程系统中经常需要简化为简单的模型。
因此,在IFC文件的两个视图之间出现第一个冲突,并且数据交换不容易实现。

业务模型的差异

在基于IFC文件的数据交换中的另一个障碍是建筑模型必须要有相应的功能模型。 坐标视图(物理模型)用于正确的质量确定或碰撞检查。 结构分析视图则用于结构工程。 这将通过一个简单的例子说明。 下图显示了这一点。 它是由两堵墙和一个天花板组成的结构。

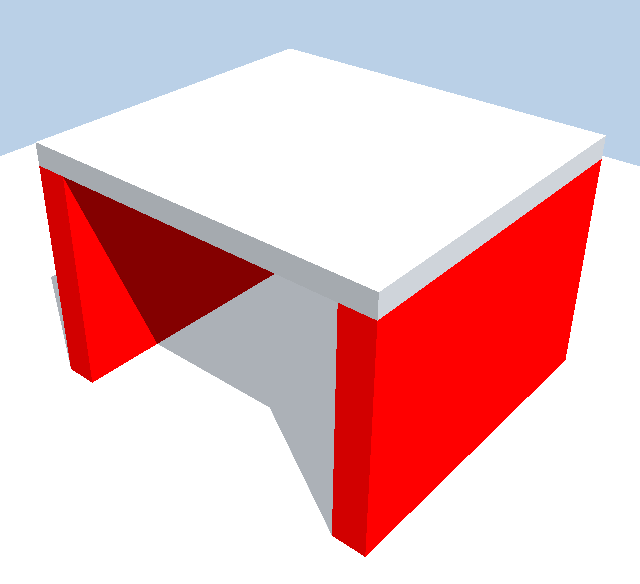

图片 02 - 用于显示分支特定模型的结构体系示例

从中心轴模型开始,得出该系统的以下模型:

  1. 建筑物理模型-配合视图
  2. 解析结构模型-结构分析视图

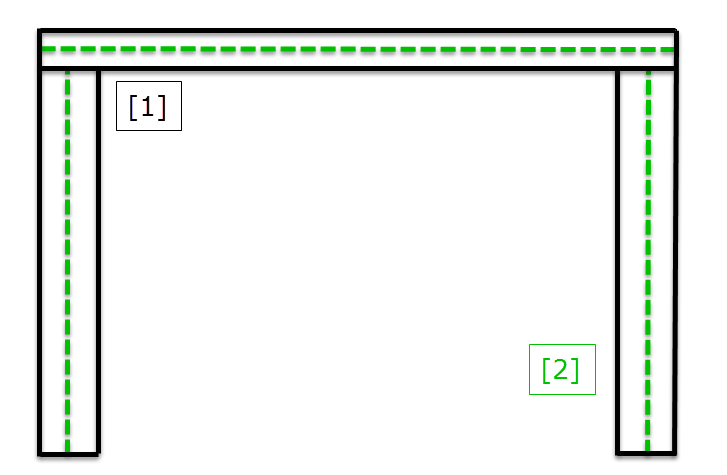

图片 03 - 特定于分支的模型/IFC文件视图的比较

根据该表示可以看出,即使对于结构分析视图,也很难创建可预测的结构体系。 因此,您也必须在此处手动进行修改。

导出IFC文件(结构分析视图)

根据前面的解释,RFEM和RSTAB使用结构分析视图导出IFC文件。 下面显示了在结构分析视图(2x3)中使用的单元。

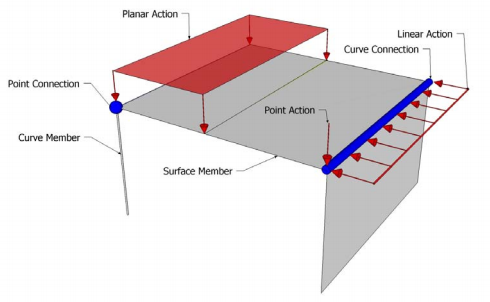

图片 04 - 单元结构分析视图(2x3)

此外,该IFC文件还包含:

  • 荷载工况和荷载组合的信息和定义
  • 关于截面的信息(名称和属性)
  • 材料信息(名称)

为了进行数据交换,必须确保导入程序也支持在结构分析视图中导入IFC文件。

导入IFC文件(坐标视图和结构分析视图)

如果RFEM和RSTAB在导入IFC文件时识别出所使用的文件是在“结构分析”视图中编写的,那么内容也将自动导入。 由于RFEM和RSTAB原则上没有物理模型,因此无法在Coordination View中直接导入IFC文件。 为了交换数据,可以使用选项“启用CAD/BIM模型”导入一个IFC文件。

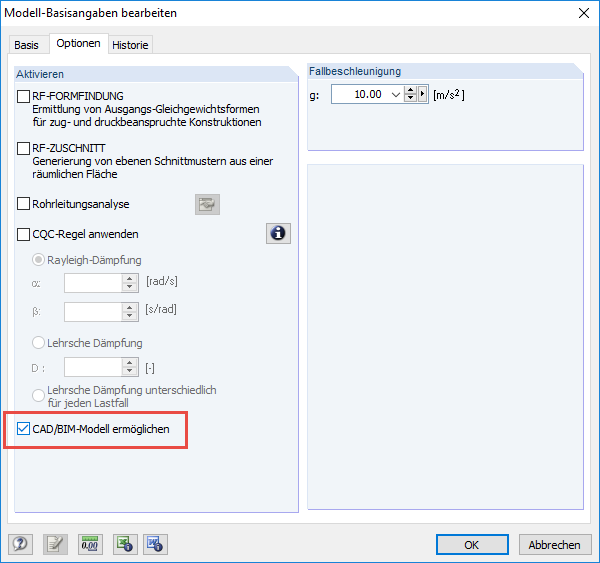

图片 05 - 启用物理模型导入

随后导入的实体还不是Dlubal对象,必须手动转换为相应的杆件,面或实体。 为此可以编辑中性轴和首选材料的位置。

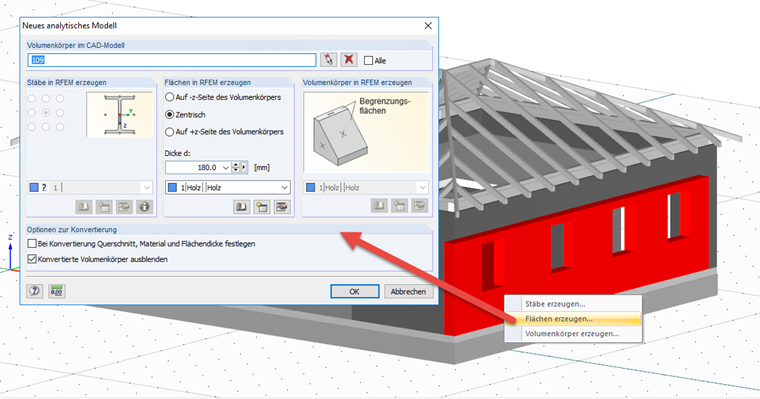

图片 06 - 用于转换建筑实体的对话框

小结

在CAD和基于IFC文件的结构分析软件之间的连续数据交换目前在实践中是很难实现的,因为所描述的不同的观点和软件制造商的大多数不同的思想还不能在任何正式的规范或标准中结合使用。 但是所描述的选项也表明,使用该文件格式和相应的接口可以简化部分工作流程。

使用的文献材料

[1] buildingSMART International
