Vistas del archivo IFC

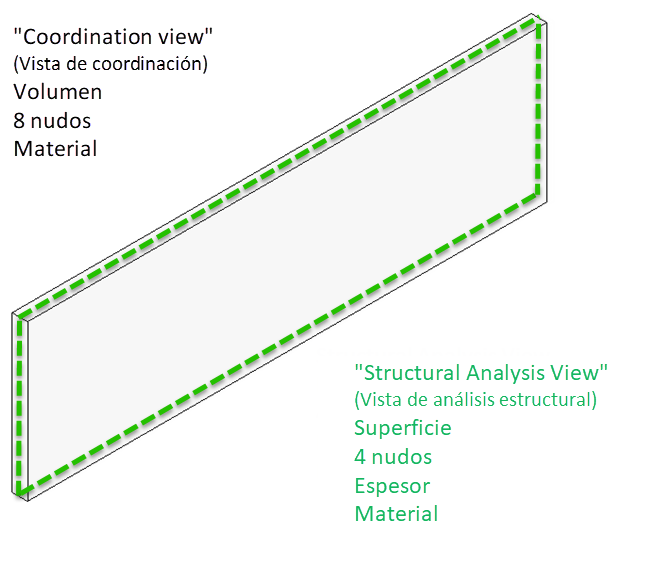

Generalmente, hay dos tipos diferentes de archivos IFC, las llamadas Vistas. La vista de coordinación describe un modelo y sus propiedades físicas como un elemento de volumen, mientras que la vista de análisis estructural describe los componentes con respecto a un eje como un elemento analítico. Esto se ilustra en un ejemplo simple de un muro en la figura 01 (con respecto al eje central).
En general, los programas de CAD usan la Vista de coordinación para exportar sus datos a un archivo IFC porque esto concierne a los componentes estructurales como elementos físicos (generalmente sólidos). Sin embargo, un software de ingeniería estructural no describe necesariamente los elementos como sólidos porque los diseños estructurales a menudo requieren reducir los sistemas estructurales a modelos más simples.
Esto da como resultado el primer conflicto entre ambas vistas de un archivo IFC, por lo que el intercambio de datos no es sencillo.
Diferencias debidas a modelos específicos de rama

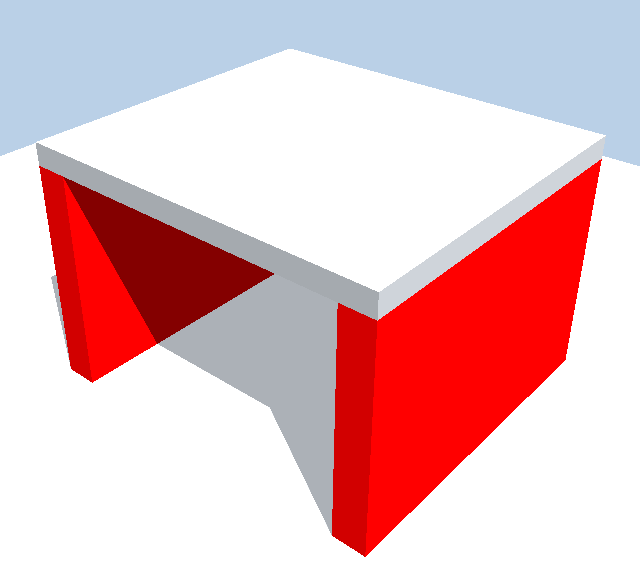

Otro obstáculo en el intercambio de datos basado en un archivo IFC es la necesidad de modelos de la rama correspondiente para el modelado estructural. La vista de coordinación (modelo físico) se aplica para la determinación de las dimensiones correctas o las comprobaciones de colisión. La vista de análisis estructural se usa en el diseño estructural. Esto se ilustra con un ejemplo simple en la siguiente figura, el cual muestra una estructura compuesta por dos muros y un techo s.

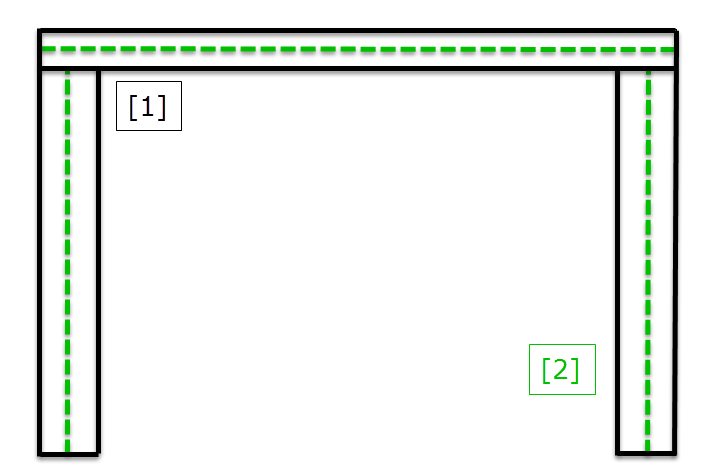

Basado en el modelo del eje central, resultan los siguientes modelos para este sistema estructural:
- Modelo físico arquitectónico - Vista de coordinación
- Modelo estructural analítico - Vista de análisis estructural
Esta representación muestra que incluso para la Vista de análisis estructural, no es fácil crear un sistema estructural computable. También aquí, es necesario ajustar el modelo manualmente.
Exportación de archivo IFC (vista de análisis estructural)

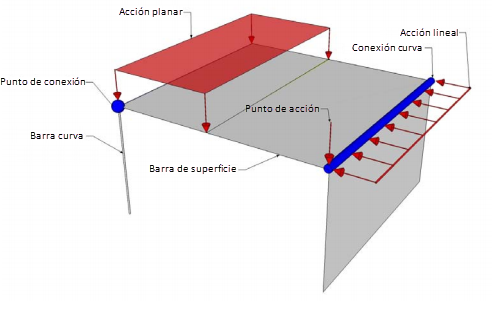

Basándose en los hechos mencionados anteriormente, RFEM y RSTAB utilizan la Vista de análisis estructural para exportar archivos IFC. La siguiente figura muestra los elementos utilizados en la Vista de análisis estructural (2x3).
Este archivo IFC también incluye:
- Información y definición de casos de carga y combinaciones de carga
- Información sobre secciones (nombres y propiedades)
- Información sobre materiales (nombre)
Por lo tanto, es necesario asegurarse de que el programa de importación sea compatible con la Vista de análisis estructural para la importación del archivo IFC.
Importación de archivo IFC (vista de coordinación y vista de análisis estructural)

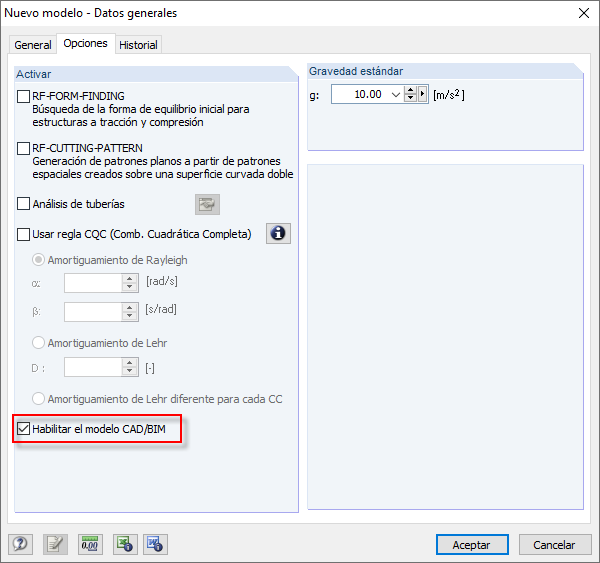

Si RFEM y RSTAB detectan durante la importación de un archivo IFC que el archivo utilizado se creó en la Vista de análisis estructural, el contenido se importa automáticamente. Dado que RFEM y RSTAB básicamente no funcionan con un modelo físico, no es posible importar archivos IFC directamente en la Vista de coordinación. Para intercambiar los datos, seleccione la opción "Habilitar modelo CAD/BIM" para importar un archivo IFC.

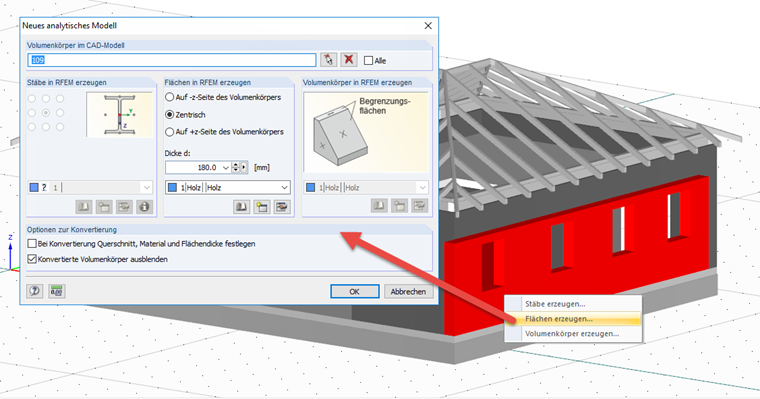

Los sólidos importados posteriormente aún no son objetos "Dlubal" y se deben convertir manualmente en las barras, superficies o sólidos correspondientes. Para esto, es posible editar la posición del eje neutro y el material preferido.
Resumen
Un intercambio continuo de datos entre CAD y el software de ingeniería estructural basado en archivos IFC es actualmente problemático, ya que las diferentes Vistas y, en su mayoría, las filosofías de los diferentes productores de software aún no se pudieron unificar en ninguna directriz o norma oficial. Sin embargo, las opciones descritas en este artículo muestran que el proceso se puede facilitar al usar este formato de archivo y las interfaces correspondientes.
