Viste di un file IFC

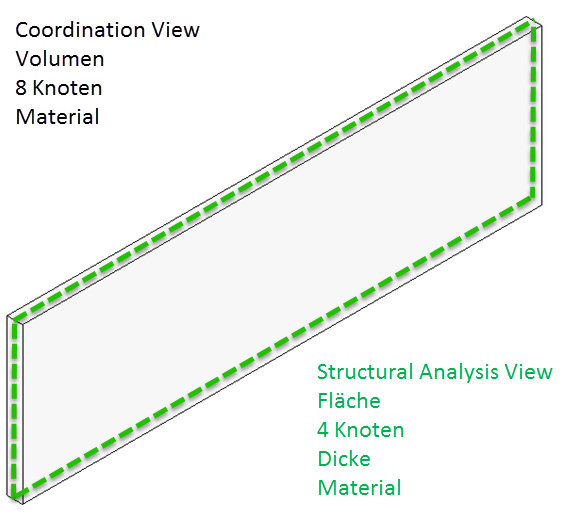

In generale, ci sono due diversi tipi di file IFC, le cosiddette Viste. La vista di coordinamento descrive un modello e le sue proprietà fisiche come un elemento del volume, mentre la vista di analisi strutturale descrive i componenti rispetto ad un asse come un elemento analitico. Questo è illustrato su un semplice esempio di muro nell'immagine 01 (riferito all'asse centrale).
In generale, i programmi CAD utilizzano la Vista di coordinamento per esportare i dati in un file IFC perché questo riguarda i componenti strutturali come elementi fisici (di solito solidi). Tuttavia, un software di ingegneria strutturale non descrive necessariamente gli elementi come solidi, perché le verifiche della progettazione strutturale spesso richiedono la riduzione dei sistemi strutturali a modelli più semplici.
Ciò si traduce nel primo conflitto tra entrambe le viste di un file IFC, quindi lo scambio di dati non è semplice.
Differenze dovute a modelli specifici del ramo

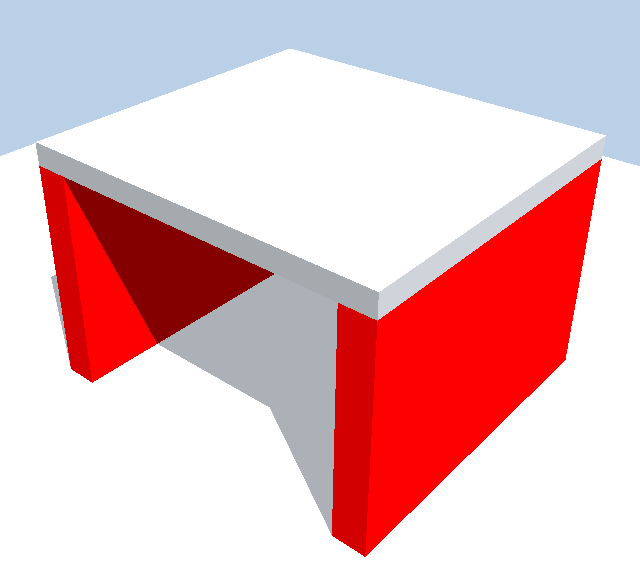

Un altro ostacolo nello scambio di dati basato su un file IFC è la necessità di modelli del ramo corrispondente per la modellazione strutturale. La vista di coordinamento (modello fisico) si applica alla determinazione delle dimensioni corrette o ai controlli delle collisioni. La vista dell'analisi strutturale è utilizzata nella progettazione strutturale. Questo è illustrato da un semplice esempio in l'immagine seguente, che mostra una struttura composta da due pareti e un soffitto.

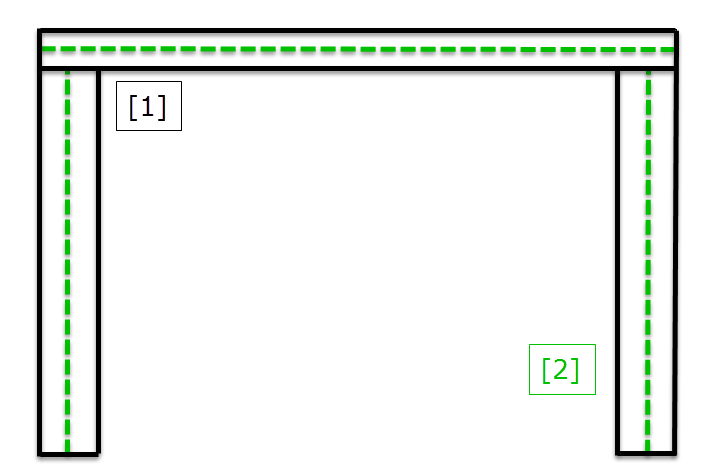

Sulla base del modello dell'asse centrale, i seguenti modelli risultano per questo sistema strutturale:
- Modello fisico architettonico - Vista di coordinamento
- Modello strutturale analitico - Vista analisi strutturale
Questa rappresentazione mostra che anche per la vista Analisi strutturale, non è facile creare un sistema strutturale calcolabile. Anche qui, è necessario regolare manualmente il modello.
Esportazione del file IFC (vista analisi strutturale)

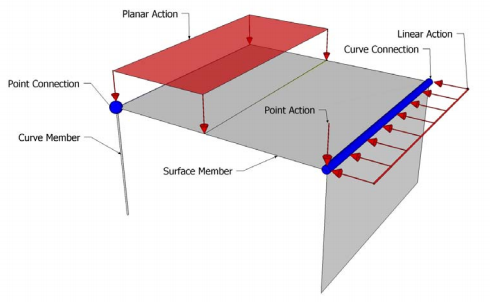

Sulla base dei fatti sopra menzionati, RFEM e RSTAB utilizzano la Vista analisi strutturale per esportare i file IFC. La figura seguente mostra gli elementi utilizzati nella vista Analisi strutturale (2x3).
Questo file IFC include anche:
- Informazioni e definizione dei casi di carico e delle combinazioni di carico
- Informazioni sulle sezioni trasversali (nomi e proprietà)
- Informazioni sui materiali (nome)
Pertanto, è necessario assicurarsi che il programma di importazione supporti la Vista analisi strutturale per l'importazione del file IFC.
Importazione del file IFC (vista di coordinamento e vista di analisi strutturale)

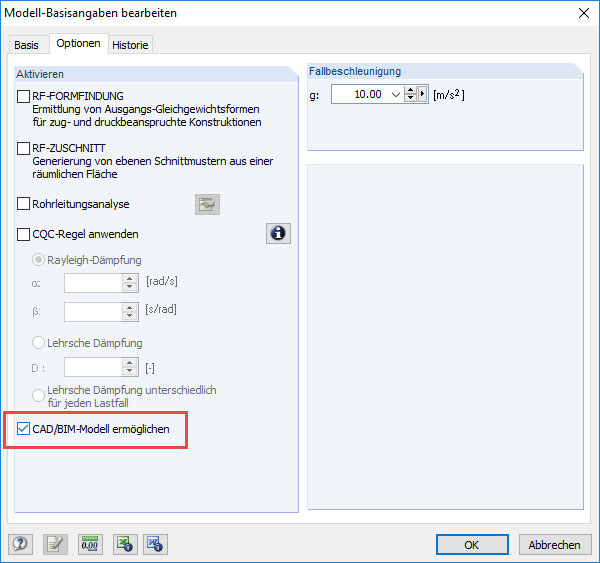

Se RFEM e RSTAB rilevano durante l'importazione di un file IFC che il file utilizzato è stato creato nella vista dell'analisi strutturale, il contenuto viene importato automaticamente. Poiché RFEM e RSTAB sostanzialmente non funzionano con un modello fisico, non è possibile importare file IFC direttamente nella vista di coordinamento. Per scambiare i dati, selezionare l'opzione "Abilita modello CAD/BIM" per importare un file IFC.

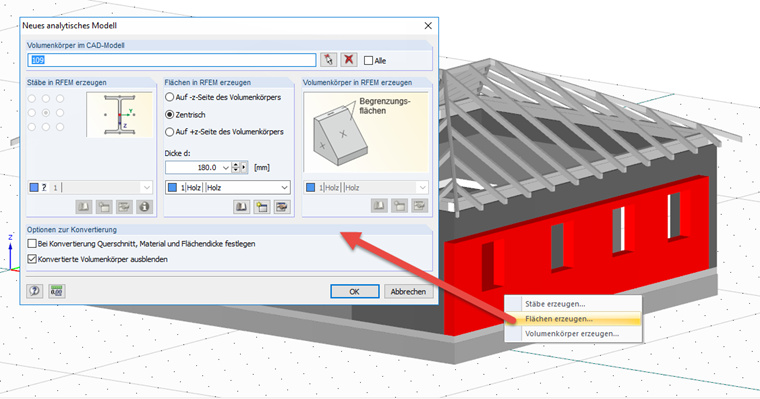

I solidi importati successivamente non sono ancora oggetti "Dlubal" e devono essere convertiti manualmente nelle aste, nelle superfici o nei solidi corrispondenti. Per questo, è possibile modificare la posizione dell'asse neutro e il materiale preferito.
Conclusione
Uno scambio continuo di dati tra CAD e software di ingegneria strutturale basato su file IFC è attualmente problematico, poiché le diverse Viste e principalmente le diverse filosofie dei produttori di software non potevano ancora essere unificate in nessuna linea guida o norma ufficiale. Tuttavia, le opzioni descritte in questo articolo mostrano che il processo potrebbe essere facilitato quando si utilizza questo formato di file e le interfacce corrispondenti.
