W cyklu pracy BIM, pliki IFC są często wykorzystywane jako baza do wymiany danych pomiędzy CAD i oprogramowaniem dla inżynierii budowlanej. Jednakże to podejście stanowi fundamentalny problem. Niniejszy artykuł objaśnia różne typy plików formatu IFC oraz omawia opcje importu i eksportu w programach Dlubal Software.

Widoki pliku IFC

Zasadniczo istnieją dwa różne typy plików IFC, tak zwane Widoki. Widok koordynacyjny opisuje model i jego właściwości fizyczne jako element objętościowy, podczas gdy Widok analizy konstrukcyjnej opisuje komponenty w odniesieniu do osi jako elementu analitycznego. Jest to zilustrowane na prostym przykładzie ściany na rysunku 01 (w odniesieniu do osi środkowej).

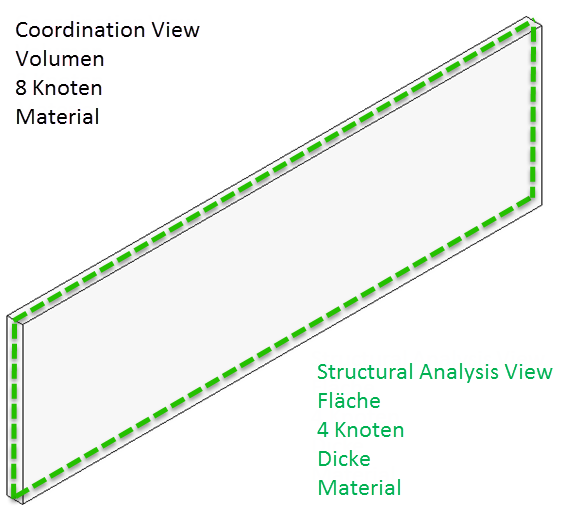

Rysunek 01 - Porównanie widoku koordynacji z widokiem analizy strukturalnej

Z reguły programy CAD używają Widoku koordynacyjnego do eksportowania danych do pliku IFC, ponieważ dotyczy to komponentów konstrukcyjnych jako elementów fizycznych (zazwyczaj brył). Jednak oprogramowanie inżynierskie niekoniecznie opisuje elementy jako bryły, ponieważ projekty konstrukcyjne często wymagają zredukowania układów konstrukcyjnych do prostszych modeli.
Powoduje to pierwszy konflikt między dwoma widokami pliku IFC, w związku z czym wymiana danych nie jest prosta.

Różnice wynikające z modeli specyficznych dla branży

Kolejną przeszkodą w wymianie danych opartych na pliku IFC jest konieczność modelowania konstrukcji w odpowiedniej gałęzi. Widok współrzędnych (model fizyczny) ma zastosowanie do określania prawidłowych wymiarów lub kontroli kolizji. Z kolei widok Analiza konstrukcyjna jest wykorzystywany w obliczeniach konstrukcyjnych. Ilustruje to prosty przykład. Poniższy rysunek przedstawia to. Jest to konstrukcja składająca się z dwóch ścian i płyty stropowej.

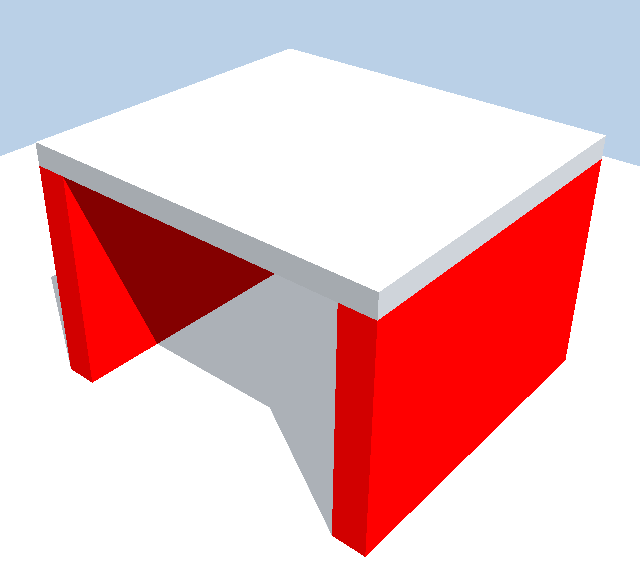

Rysunek 02 - Przykładowy system konstrukcyjny do wyświetlania modeli charakterystycznych dla branży

Na podstawie modelu osi środkowej dla tego układu konstrukcyjnego wynikają następujące modele:

  1. Architektoniczny model fizyczny - widok koordynacji
  2. Analityczny model konstrukcyjny - widok analizy konstrukcyjnej

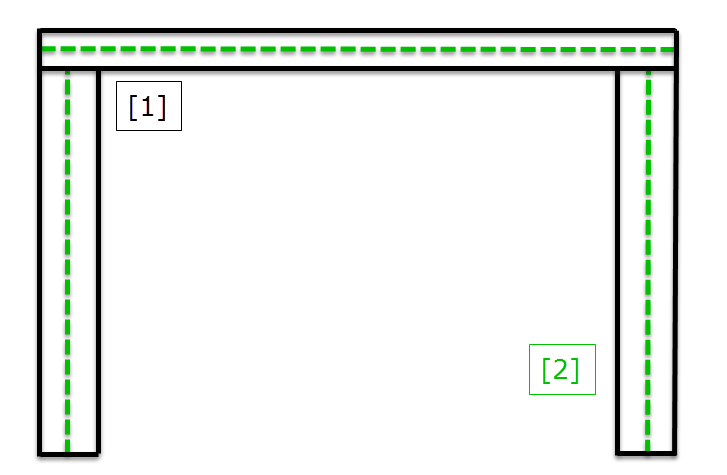

Rysunek 03 - Porównanie modeli branżowych/widoków pliku IFC

Ta reprezentacja pokazuje, że nawet w Widoku analizy statyczno-wytrzymałościowej nie jest łatwo utworzyć obliczalny układ konstrukcyjny. W tym przypadku konieczne jest również ręczne dostosowanie modelu.

Eksport pliku IFC (widok analizy konstrukcyjnej)

Na podstawie powyższych faktów programy RFEM i RSTAB korzystają z programu Structural Analysis View do eksportowania plików IFC. Poniższy rysunek przedstawia elementy zastosowane w Widoku analizy konstrukcyjnej (2x3).

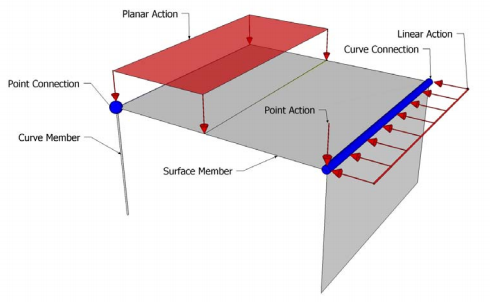

Rysunek 04 - Widok elementów analizy strukturalnej (2x3)

Ten plik IFC obejmuje również:

  • Informacje i definicja przypadków obciążeń i kombinacji obciążeń
  • Informacje o przekrojach (nazwy i właściwości)
  • Informacje o materiałach (nazwa)

Z tego względu podczas importu pliku IFC należy upewnić się, że program importujący obsługuje widok analizy konstrukcyjnej.

Import pliku IFC (widok koordynacji i widok analizy konstrukcyjnej)

Jeżeli podczas importu pliku IFC program RFEM i RSTAB wykryje, że używany plik został utworzony w Widoku analizy konstrukcyjnej, zawartość zostanie zaimportowana automatycznie. Ponieważ programy RFEM i RSTAB w zasadzie nie działają z modelem fizycznym, nie można bezpośrednio importować plików IFC typu Widok koordynacyjny. W celu wymiany danych należy wybrać opcję 'Włącz model CAD/BIM' w celu zaimportowania pliku IFC.

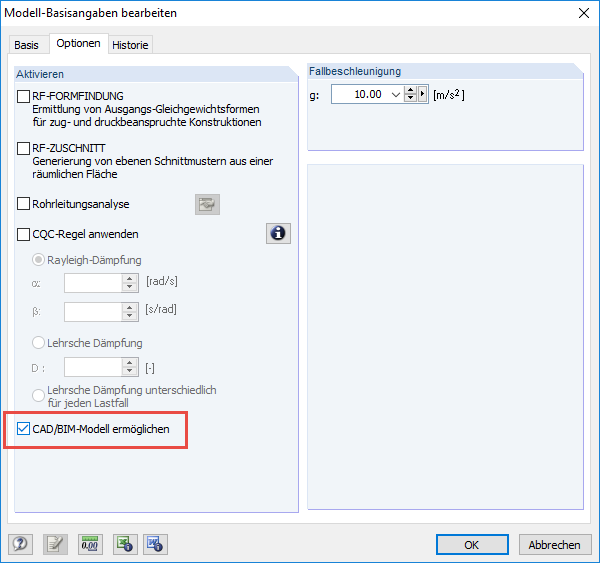

Rysunek 05 - Włączanie importu modeli fizycznych

Zaimportowane później bryły nie są jeszcze obiektami „Dlubal” i muszą zostać ręcznie przekonwertowane na odpowiednie pręty, powierzchnie lub bryły. W tym celu można edytować położenie osi neutralnej i preferowany materiał.

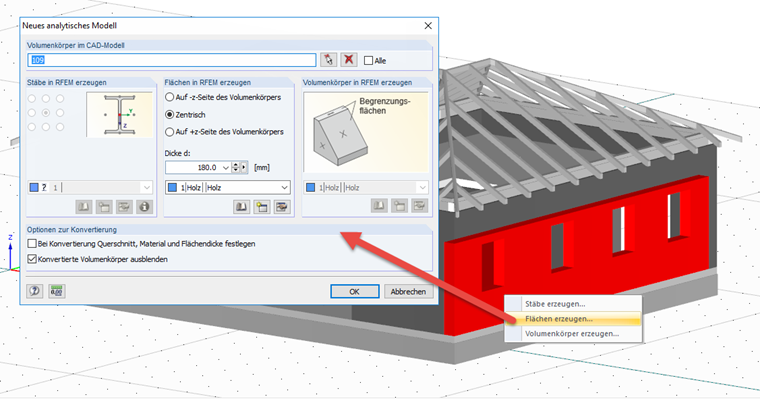

Rysunek 06 - Okno dialogowe do przekształcania brył architektonicznych

Wniosek

Ciągła wymiana danych pomiędzy CAD i oprogramowaniem do analizy statyczno-wytrzymałościowej opartym na plikach IFC jest obecnie problematyczna ze względu na różne Widoki, a głównie dlatego, że filozofie różnych producentów oprogramowania nie zostały jeszcze zintegrowane z żadnymi oficjalnymi wytycznymi lub normami. Z opcji opisanych w tym artykule wynika jednak, że proces ten można ułatwić, korzystając z tego formatu pliku i odpowiednich interfejsów.

Odniesienie

[1] buildingSMART International
