Vistas do ficheiro IFC

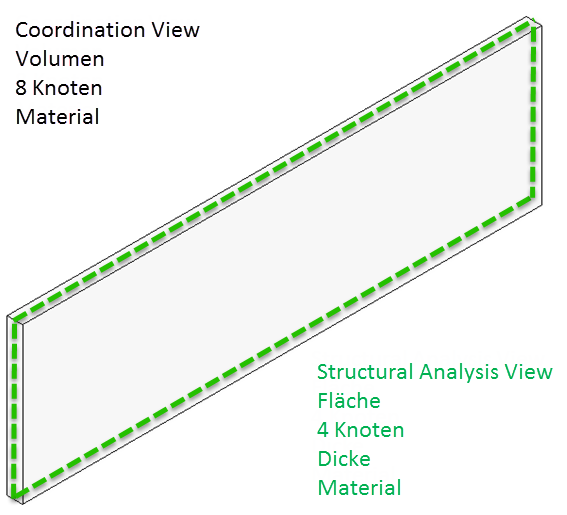

Geralmente, existem dois tipos diferentes de ficheiros IFC, os chamados Vistas. A vista de coordenação descreve um modelo e as suas propriedades físicas como um elemento de volume, enquanto a vista de análise estrutural descreve os componentes em relação a um eixo como um elemento analítico. Isso é ilustrado com um exemplo simples de uma parede na Figura 01 (em relação ao eixo central).
Em geral, os programas CAD utilizam a vista de coordenação para exportar os seus dados para um ficheiro IFC porque se trata dos componentes estruturais como elementos físicos (geralmente sólidos). No entanto, um software de engenharia estrutural não descreve necessariamente os elementos como sólidos porque os dimensionamentos estruturais muitas vezes requerem a redução dos sistemas estruturais a modelos mais simples.
Isto resulta no primeiro conflito entre as duas vistas de um ficheiro IFC, pelo que a troca de dados não é direta.
Diferenças devido a modelos específicos de ramos

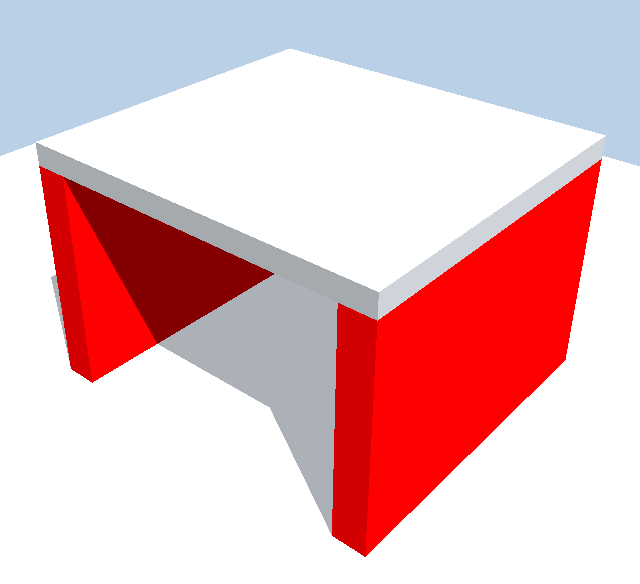

Outro obstáculo na troca de dados com base em um arquivo IFC é a necessidade de modelos da ramificação correspondente para a modelação estrutural. A vista de coordenação (modelo físico) aplica-se à determinação das dimensões corretas ou verificações de colisão. A vista de análise estrutural é utilizada no dimensionamento estrutural. Isso é ilustrado por um exemplo simples em a seguinte figura, que mostra uma estrutura constituída por duas paredes e um teto s.

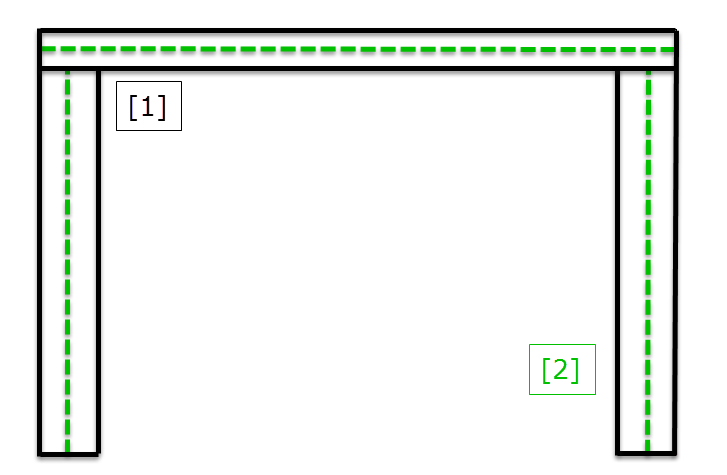

Com base no modelo do eixo central, resultam os seguintes modelos para este sistema estrutural:
- Modelo físico arquitetônico - Vista de coordenação
- Modelo analítico estrutural - Vista de análise estrutural
Esta representação mostra que mesmo para a vista de análise estrutural não é fácil criar um sistema estrutural computável. Também aqui é necessário ajustar o modelo manualmente.
Exportação de ficheiro IFC (vista de análise estrutural)

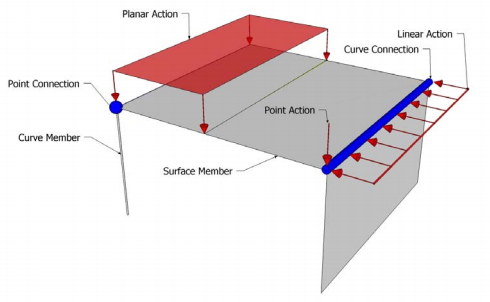

Com base nos factos mencionados acima, o RFEM e o RSTAB utilizam a vista de análise estrutural para exportar ficheiros IFC. A figura seguinte mostra os elementos utilizados na vista de análise estrutural (2x3).
Este ficheiro IFC também inclui:
- Informação e definição de casos de carga e combinações de carga
- Informação sobre secções (nomes e propriedades)
- Informação sobre os materiais (nome)
Portanto, é necessário assegurar que o programa de importação suporta a vista de análise estrutural para a importação de ficheiros IFC.
Importação de ficheiro IFC (vista de coordenação e vista de análise estrutural)

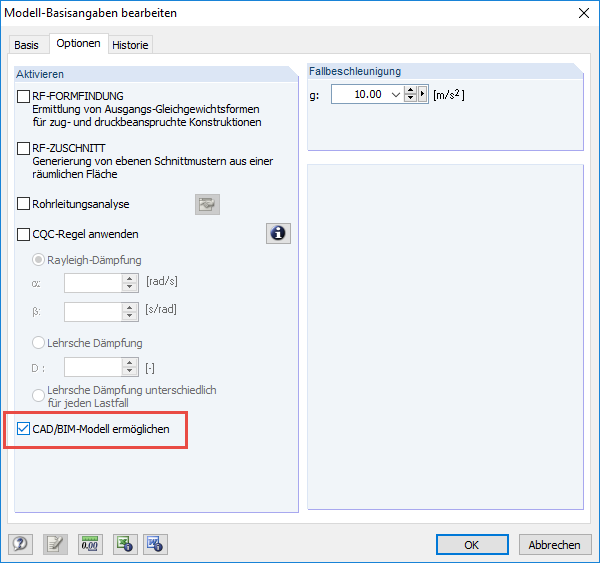

Se o RFEM e o RSTAB detetarem durante a importação de um ficheiro IFC que o ficheiro utilizado foi criado na vista de análise estrutural, o conteúdo é importado automaticamente. Uma vez que o RFEM e o RSTAB basicamente não funcionam com um modelo físico, não é possível importar ficheiros IFC diretamente na vista de coordenação. Para a troca de dados, selecione a opção "Ativar modelo CAD/BIM" para importar um ficheiro IFC.

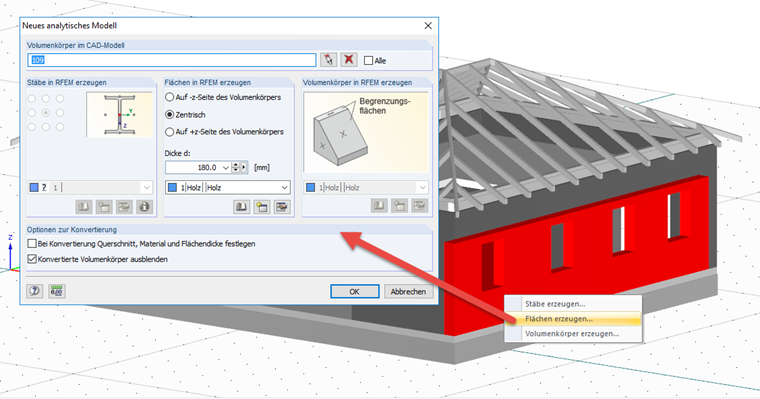

Os sólidos importados posteriormente ainda não são objetos 'Dlubal' e devem ser convertidos manualmente nas barras, superfícies ou sólidos correspondentes. Para isso, é possível editar a posição do eixo neutro e o material preferido.
Resumo
A troca de dados contínua entre o CAD e o software de engenharia estrutural com base em ficheiros IFC é atualmente problemática, uma vez que as diferentes vistas e principalmente as diferentes filosofias dos produtores de software ainda não puderam ser unificadas em nenhuma diretriz ou norma oficial. No entanto, as opções descritas neste artigo mostram que o processo pode ser facilitado ao utilizar este formato de ficheiro e as interfaces correspondentes.
