Доступны виртуальные списки SJI

Советы и рекомендации

Институт стальных балок (SJI) ранее разработал таблицы виртуальных балок для оценки свойств сечений для балок Open Web Steel. Эти секции виртуальной балки характеризуются как эквивалентные широкофланцевые балки, которые близко соответствуют области хорды балки, эффективному моменту инерции и весу. Виртуальные списки также доступны в базе данных RFEM и RSTAB.

Эти сечения можно найти в разделе «Свернутые поперечные сечения - I-сечения» и, выбрав «SJI» из группы «Производитель / Стандарт». Таблицы Virtual Joist (VJ) и Virtual Joist Girder (VJG) доступны здесь.

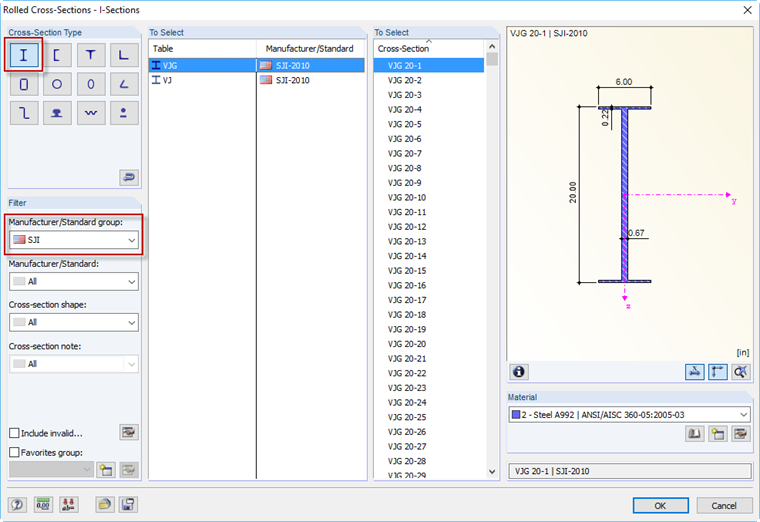

Рисунок 01 - Виртуальные балки и виртуальные балки в поперечной базе данных

Секции Virtual Joist могут использоваться как любой другой участник в RFEM / RSTAB. После выполнения анализа результаты элемента, такие как внутренние силы, напряжения, прогибы и т. Д., Можно просматривать по длине элемента.

Процесс проектирования можно сделать еще дальше, разработав раздел «Виртуальная балка» в дополнительном модуле RFIS / STEEL AISC. Процесс проектирования будет выполняться в виде горячекатаного сечения с полной готовностью и предельным коэффициентом использования. Элемент также может быть оптимизирован для определения идеального сечения в таблицах VJ или VJG, чтобы получить коэффициент использования, близкий к максимально допустимому коэффициенту, указанному в диалоговом окне «Подробности».

Рисунок 02 - Конструкция виртуальной балки в RF- / STEEL AISC
