Dostępne wirtualne legary SJI

Wskazówki i porady

Steel Joist Institute (SJI) opracował wcześniej tabele Virtual Joist, aby oszacować właściwości sekcji dla stalowych legarów otwartych. Te sekcje wirtualnych legarów są scharakteryzowane jako równoważne belki szerokokątne, które są w przybliżeniu obszarem cięciwy legara, efektywnym momentem bezwładności i ciężarem. Wirtualne belki są również dostępne w bazie danych przekrojów RFEM i RSTAB.

Sekcje można znaleźć w części „Walcowane przekroje poprzeczne - I-sekcje” i dalej wybierając „SJI” z grupy Producent / Standard. Tabele Virtual Joist (VJ) i Virtual Joist Girder (VJG) są dostępne tutaj.

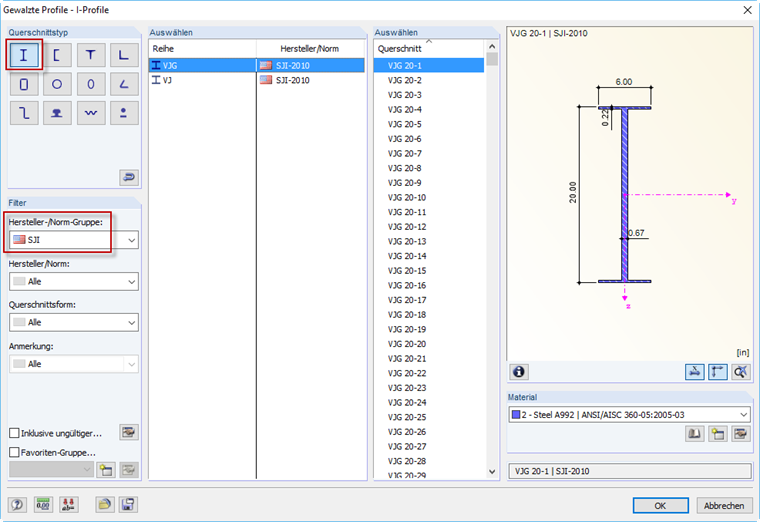

Rysunek 01 - Wirtualne legary i wirtualne dźwigary legarowe w bazie danych przekrojów poprzecznych

Sekcje wirtualnej belki można wykorzystać jak każdy inny element w programie RFEM / RSTAB. Po przeprowadzeniu analizy wyniki pręta, takie jak siły wewnętrzne, naprężenia, ugięcia itp. Można oglądać wzdłuż długości pręta.

Proces projektowania można zrobić o krok dalej, projektując sekcję Virtual Joist w dodatkowym module RF‑ / STEEL AISC. Proces projektowania będzie prowadzony jako sekcja I walcowana na gorąco wraz ze wskaźnikami wykorzystania w stanie granicznym nośności i użytkowalności. Element można również zoptymalizować, aby określić idealną sekcję w tabelach VJ lub VJG, aby uzyskać współczynnik wykorzystania bliski maksymalnemu dopuszczalnemu współczynnikowi określonemu w oknie dialogowym Szczegóły.

Rysunek 02 - Wirtualny projekt belek w RF- / STEEL AISC
