SJI Virtual Joists Available

Tipy & triky

Steel Joist Institute (SJI) již dříve vytvořil tabulky Virtual Joist pro odhad vlastností sekce pro Open Web Steel Joists. Tyto sekce virtuálního trámu jsou charakterizovány jako ekvivalentní trámy širokých přírub, které se blíží oblasti trámu trámu, efektivního momentu setrvačnosti a hmotnosti. Virtuální Joists jsou také dostupné v průřezové databázi RFEM a RSTAB.

Části naleznete pod „Válcované průřezy - I-řezy“ a další výběrem „SJI“ ze skupiny Výrobce / Standardní. Virtuální tabulky (VJ) i tabulky virtuálních spojovacích prvků (VJG) jsou k dispozici zde.

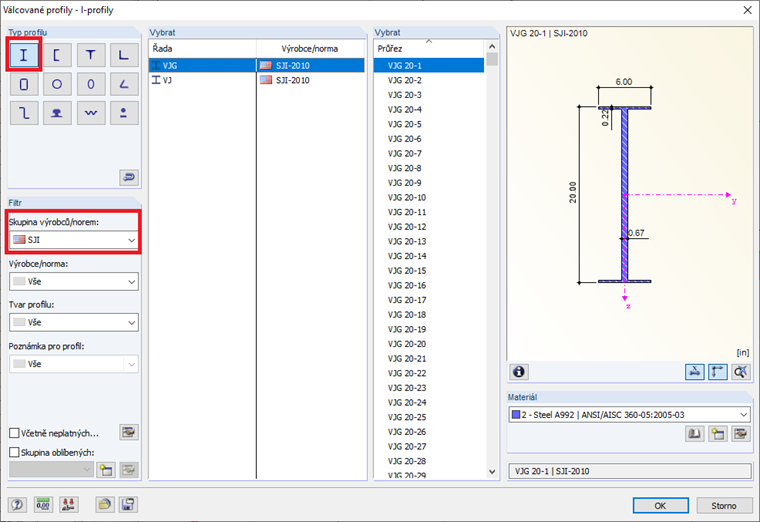

Obrázek 01 - Virtuální spoje a virtuální nosníky v databázi průřezů

Sekce Virtual Joist mohou být využity jako každý jiný člen v RFEM / RSTAB. Po provedení analýzy mohou být podél délky prutu pozorovány výsledky prutů, jako jsou vnitřní síly, napětí, průhyby atd.

Proces návrhu lze provést o krok dále, a to navržením sekce Virtual Joist v přídavném modulu RFIS / STEEL AISC. Konstrukční proces bude proveden jako válcovaný profil I, kompletně s mezními hodnotami využití mezního stavu a použitelnosti. Člen může být také optimalizován pro určení ideální části v tabulkách VJ nebo VJG, aby se dosáhlo poměru využití blízko maximálního povoleného poměru uvedeného v dialogovém okně Podrobnosti.

Obrázek 02 - Návrh virtuálního trámu v RF / STEEL AISC
