SJI Virtual Joists in RFEM/RSTAB

Tipps & Tricks

Das amerikanische Steel Joist Institute (SJI) hat vor kurzem Tabellen zu virtuellen Balken (Virtual Joists) entwickelt, um die Querschnittswerte für freitragende Stahlträger (Open Web Steel Joists) abschätzen zu können. Diese Virtual-Joist-Profile bezeichnen vergleichbare Breitflanschträger, die dem Balkengurtbereich, dem effektiven Trägheitsmoment und dem Gewicht sehr nahekommen.

Virtual Joists sind auch in der RFEM- und RSTAB-Querschnittsdatenbank verfügbar. Diese Profile sind über "Gewalzte Profile - I-Profile" und durch weiteres Auswählen von "SJI" aus der Hersteller-/Norm-Gruppe zugänglich. Auf diese Weise werden die Tabellen zu Virtual Joist (VJ) und Virtual Joist Girder (VJG) gefiltert angezeigt.

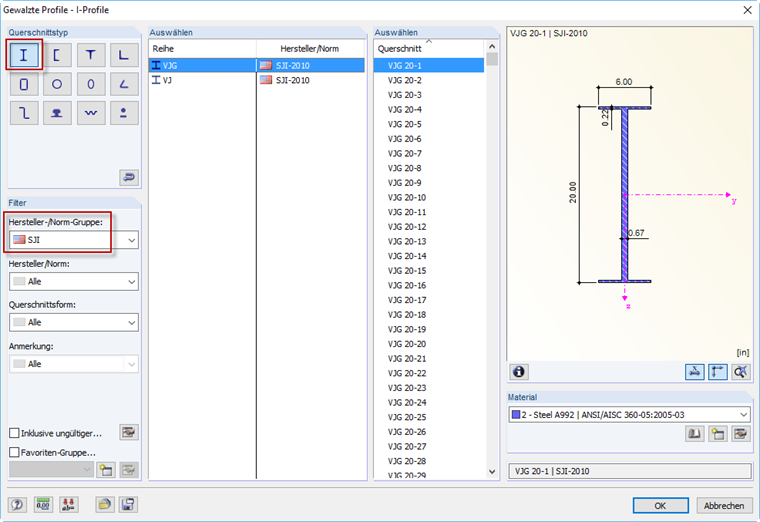

Bild 01 - Virtual Joists und Virtual Joist Girders in Querschnittsdatenbank

Die Virtual-Joist-Profile können in RFEM/RSTAB wie jeder andere Querschnitt für Stäbe verwendet werden. Nach dem Durchführen der Berechnung sind die Stabergebnisse wie Schnittgrößen, Spannungen, Durchbiegungen usw. entlang des Stabes ablesbar.

Die Nachweisführung kann in einem weiteren Schritt stattfinden, indem das Virtual-Joist-Profil im Zusatzmodul RF-/STAHL AISC bemessen wird. Die Nachweise erfolgen für ein warmgefertigtes I-Profil komplett mit Ausnutzungsgraden des Grenzzustandes der Tragfähigkeit und Gebrauchstauglichkeit. Der Stab kann auch optimiert werden, um das ideale Profil innerhalb der VJ- oder VJG-Reihen zu bestimmen. Damit kann ein Ausnutzungsgrad nahe der maximal zulässigen Ausnutzung anstreben, die im Details-Dialog definiert wird.

Bild 02 - Virtual Joist-Bemessung in RF-/STAHL AISC

Schlüsselwörter

Virtual Joist Virtual Joist Girder SJI Querschnittsbibliothek
