美国 SJI 虚拟型钢截面

提示和技巧

美国钢结构研究所 Joist Institute (SJI) 近期研发了虚拟梁(虚拟型钢梁)型钢表格,主要用于估算独立钢梁(开口型钢结构托梁)的截面属性。此类钢结构的虚拟梁型钢截面与相近的宽翼缘型钢梁相比较,其有效惯性矩以及其自重等在钢梁的翼缘区域相比非常相近。现在虚拟钢梁的各种型号截面已经集成在软件 RFEM- 和 RSTAB 的截面数据库中。

此类截面类型可以在"轧制型钢 - I 截面",并选择"SJI" 制造商/规范组后选取。右侧表格可以选取相应的虚拟梁(VJ) 以及 (VJG) 各种截面形式。

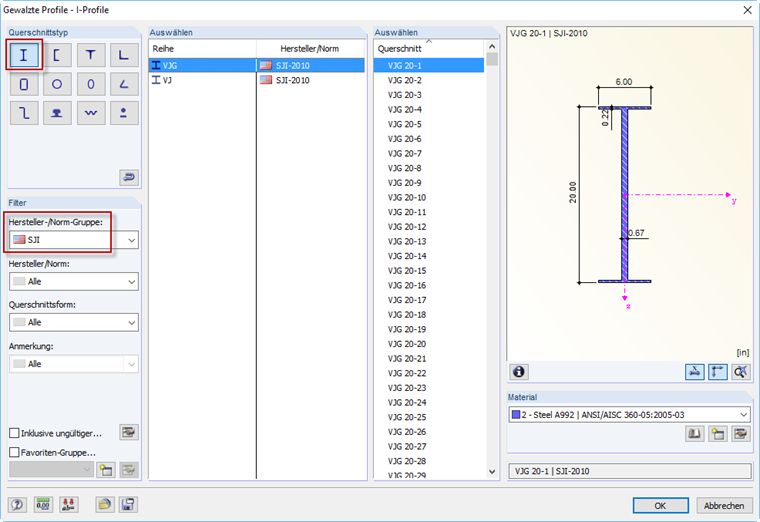

图 01 – 截面数据库虚拟钢结构梁

虚拟钢梁截面可以在RFEM/RSTAB 软件中与其他形式的型钢截面一样使用。计算完成之后可以在结果对话框中延杆件轴线方向分别显示内力、应力、挠度等结果。

附加模块RF /STEEL AISC中可以继续对虚拟型钢截面进行验算。验算方法是按照热轧I形型钢截面计算其承载能力极限状态和正常使用极限状态验算,并给出其使用率。杆件设计还可以在详细信息对话框中激活优化功能,这样可以更加经济的找出VJ- 或者 VJG-型钢列表中满足规范容许的最大使用率最适合的截面。

图 02 - 附加模块 RF-/STEEL AISC 虚拟型钢截面
