Travetti virtuali SJI disponibili

The Steel Joist Institute (SJI) previously developed Virtual Joist tables to estimate the section properties for Open Web Steel Joists. These Virtual Joist sections are characterized as equivalent wide-flange beams which closely approximate the joist chord area, effective moment of inertia, and weight. Virtual Joists are also available in the RFEM and RSTAB cross-section database.

Le sezioni si trovano in Sezioni trasversali laminate - Sezioni a I e selezionando ulteriormente "SJI" dal gruppo Produttore/Norma. Entrambe le tabelle Virtual Joist (VJ) e Virtual Joist Trave (VJG) sono disponibili qui.

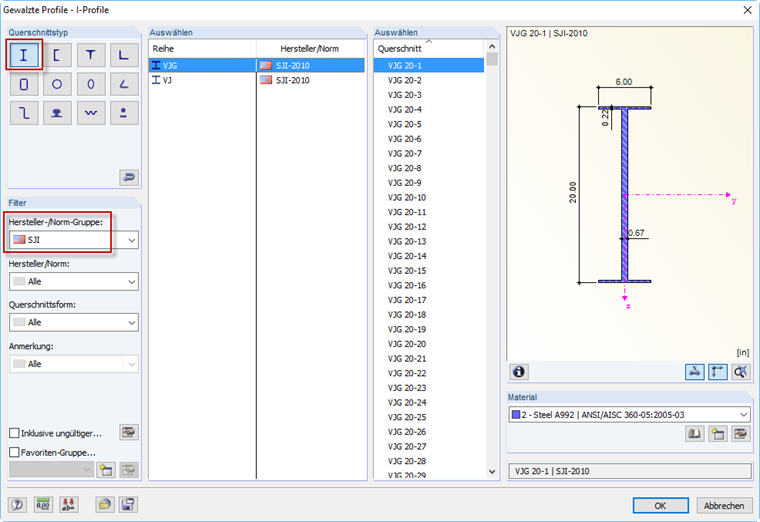

Virtual Joists und Virtual Joist Girders in Querschnittsdatenbank

Le sezioni del travetto virtuale possono essere utilizzate come qualsiasi altra asta in RFEM/RSTAB. Dopo aver eseguito un'analisi, i risultati dell'asta come le forze interne, le tensioni, gli inflessioni e così via, possono essere visualizzati lungo la lunghezza dell'asta.

La possibilità di ottimizzare le sezioni in base alle tabelle di verifica dei travetti SJI non è attualmente possibile. Il processo di ottimizzazione sarà aggiunto in futuro per RFEM 6.

Autore

Amy Heilig è l'amministratore delegato del nostro ufficio negli Stati Uniti con sede a Filadelfia, in Pennsylvania. Offre anche supporto tecnico e commerciale, contribuendo attivamente allo sviluppo di programmi Dlubal Software su misura per il mercato nordamericano.
