Предельные значения для расчета устойчивости в RF-STEEL EC3

Техническая статья

Эта статья была переведена Google Translator

Посмотреть исходный текст

Начиная с версии программы X.11, параметры фильтра малых сил сжатия или моментов для расчета устойчивости в RF-STEEL EC3 были пересмотрены. Пересмотр данных параметров фильтра на вкладке «Стабильность» диалогового окна «Подробности» позволяет работать в модуле прозрачно, поскольку теперь они не зависят от конструкции.

Параметры фильтра должны использоваться для расчета в случае проблем проектирования из-за нерегулируемого расчета устойчивости определенных сечений и нагрузок, а также для игнорирования проблемных внутренних сил с помощью свободно определяемых пределов. Предельные значения могут быть определены независимо от настроек по умолчанию в диалоговом окне, показанном на рисунке 01.

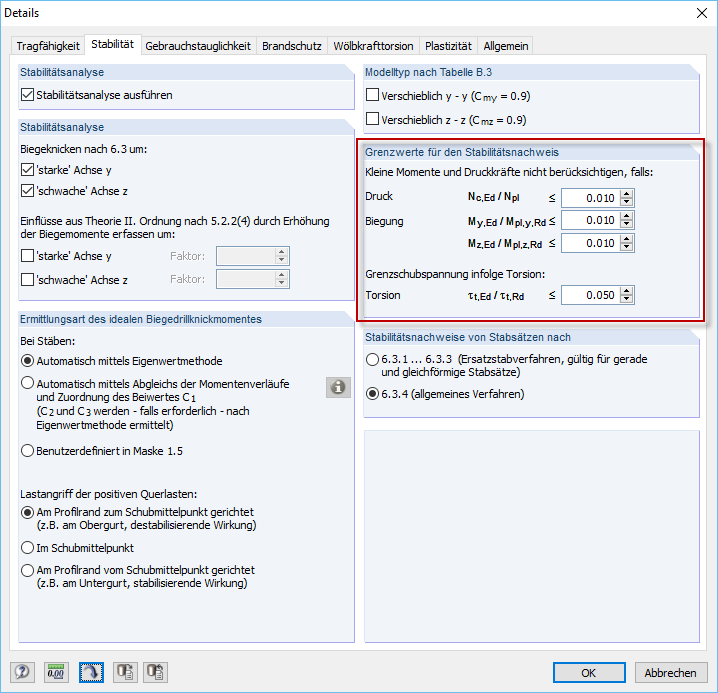

Pисунок 01 - Определение предельных значений для расчета устойчивости

Применение и пример

Далее приведены два простых примера для объяснения применения. Существуют две однопролетные балки длиной пять метров каждая. Оба изготовлены из конструкционной стали S235. Левая балка - это угловое сечение L 100 x 100 x 10, правая - это канальное сечение UPE 300. Нагрузка показана на рисунке 02.

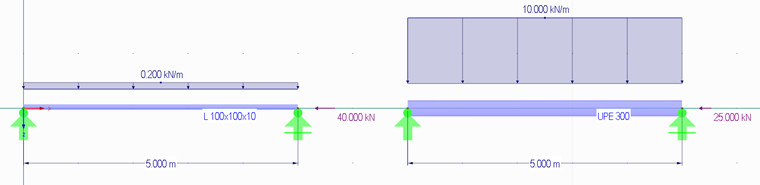

Pисунок 02 - Система и нагрузки

Если вы попытаетесь выполнить расчет непосредственно в RF-/STEEL EC3, используя Национальное приложение Германии [2] к Еврокоду 3, обе балки будут считаться не проектируемыми.

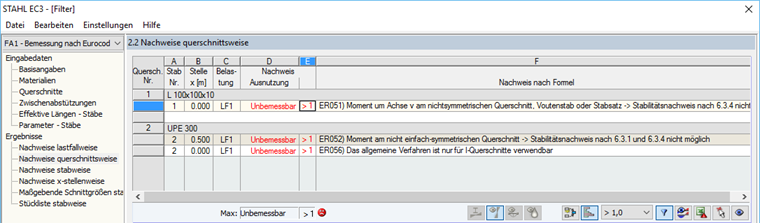

Pисунок 03 - Результат неудачной попытки расчета

Как для L-сечения, так и для сечения канала, взаимодействие в соответствии с 6.3.3 стандарта EN 1993 [1] невозможно, так как сечения должны быть двойными симметричными. Аналогичным образом, расчет в соответствии с 6.3.4 EN 1993 также невозможен, так как здесь разрешены только I-образные сечения. Можно было бы выполнить расчет в соответствии с расчетом второго порядка в RF-/STEEL Warping Torsion. Тем не менее, в данном примере следует пренебречь небольшим изгибающим моментом на L-образной секции и небольшой осевой силой сжатия на сечении канала.

В этом случае проблема состоит в том, что, пренебрегая осевой силой на сечении канала, например, с пределом 10%, осевая сила на L-образной секции будет исключена, которая должна использоваться в L-образной секции для Расчет потери устойчивости С другой стороны, пренебрегая изгибающим моментом на L-образном сечении, изгибающим моментом на участке канала можно также пренебречь. В данном примере правильной процедурой является создание двух корпусов модулей и проектирование стержней отдельно.

Таким образом, в RF-/STEEL EC3 рассматриваются два случая:

  1. Расчет L-профиля и пренебрежение изгибающим моментом
  2. Расчет сечения канала и пренебрежение осевой силой

Для случая 1 предельные значения для игнорирования момента увеличены до 0,100. Расчет потери устойчивости выполняется.

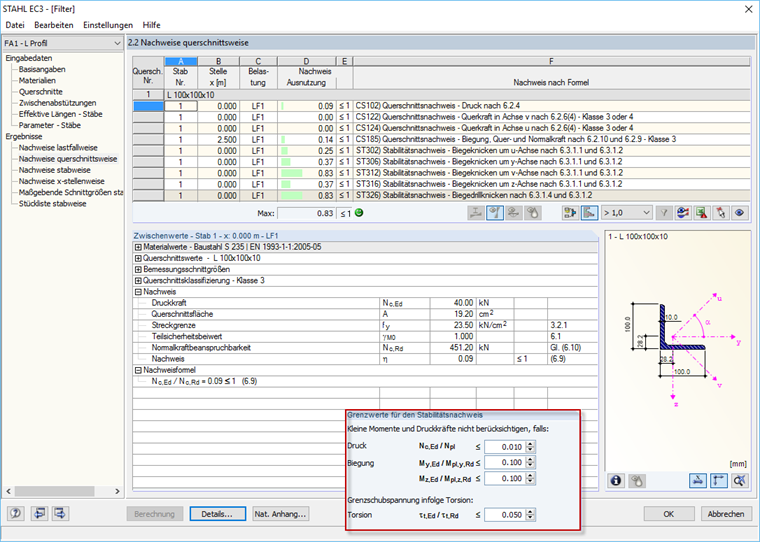

Pисунок 04 - Предельные значения для случая 1 и успешного расчета потери устойчивости

Для случая 2 предельные значения для пренебрежения осевой силой увеличены до 0,100. Выполняется расчет продольного изгиба с боковым кручением.

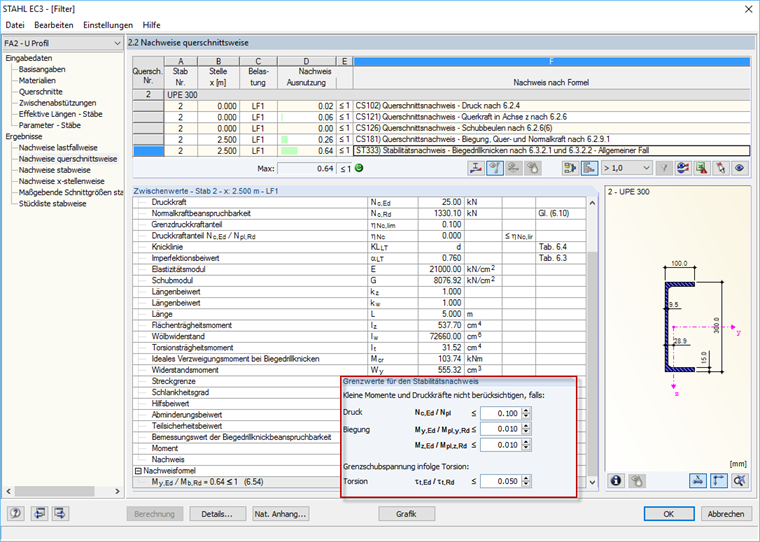

Pисунок 05 - Предельные значения для случая 2 и успешного расчета потери устойчивости при боковом кручении

Литература

[1]Еврокод 3: Расчет стальных конструкций. Часть 1-1: Общие правила и нормы для зданий; EN 1993-1-1: 2010-12
[2]Национальное приложение - Национальные параметры - Еврокод 3: Расчет стальных конструкций. Часть 1-1: Общие правила и нормы для зданий; DIN EN 1993-1-1/NA: 2015-08
