Valeurs limites pour l’analyse de stabilité dans RF-/STEEL EC3

À partir de la version X.11, les options de filtre des efforts et moments de compression faibles ont été modifiées pour les analyses de stabilité dans RF-/STEEL EC3. Ces options ajustées dans l’onglet « Stabilité » de la boîte de dialogue « Détails » permettent de travailler de manière transparente dans le module car elles sont désormais indépendantes de l’analyse.

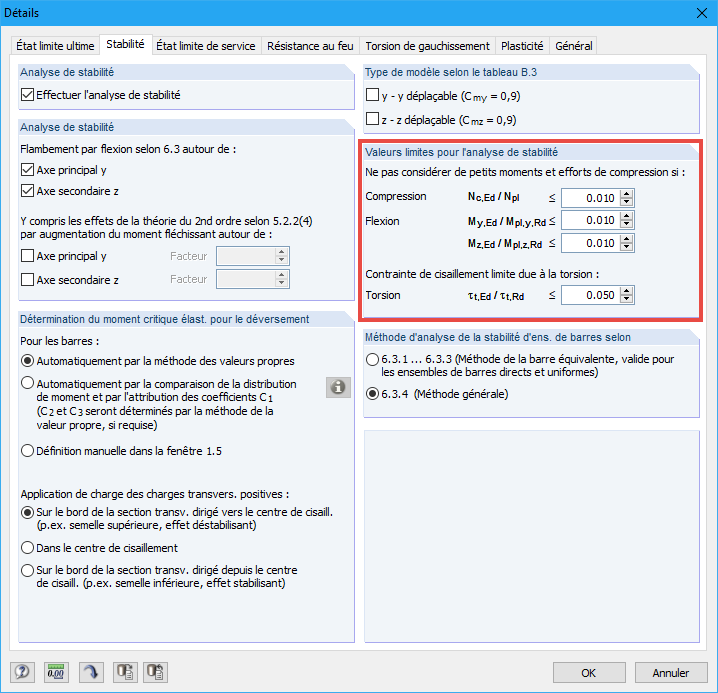

Les options de filtre permettent d'effectuer des vérifications non calculables en raison d'analyses de stabilité non contrôlées pour certaines sections et états de charge, mais aussi de négliger les efforts internes problématiques à l'aide de limites définies par l'utilisateur. Les valeurs limites peuvent être définies comme différentes des paramètres par défaut dans la boîte de dialogue de la Figure 01.

Application et exemples

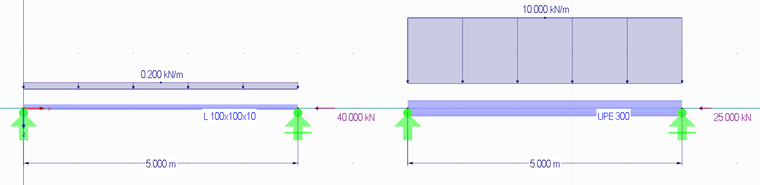

Une application possible est expliquée ci-dessous par deux exemples simples. Deux poutres à travée simple de cinq mètres de long chacune sont utilisées. Elles sont en acier de construction S235. La poutre de gauche est une cornière L 100 x 100 x 10 tandis que celle de droite est une section en U de type UPE 300. La charge est indiquée sur la Figure 02.

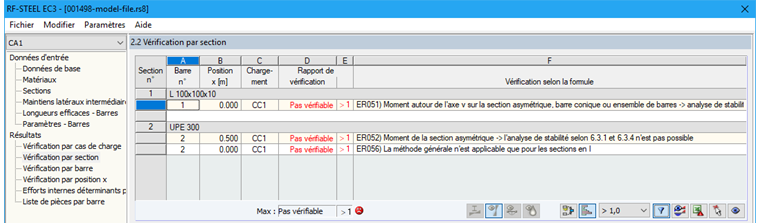

Si on essaie directement d'effectuer le calcul avec RF-/STEEL EC3 selon l'Annexe Nationale allemande [2] de l'Eurocode 3, les deux poutres sont considérées comme non calculables.

Aucune interaction selon la Section 6.3.3 de l'EN 1993 [1] n'est possible pour la cornière L et la section en U car les sections doivent être doublement symétriques. De même, la vérification selon la section 6.3.4 de l'EN 1993 est impossible car seules des sections en I y sont autorisées. Il est possible d'effectuer le calcul selon l'analyse du second ordre dans RF-/STEEL Warping Torsion. Dans cet exemple, le faible moment fléchissant sur la cornière L et le faible effort normal de compression sur la section en U doivent cependant être négligés.

Négliger l'effort normal sur la section en U (avec une limite de 10 %, par exemple) entraînerait toutefois également l'exclusion de l'effort normal sur la cornière L, alors qu'il doit être utilisé pour l'analyse du flambement de cette cornière. À l'inverse, le moment fléchissant sur la section en U est également négligé si l'on néglige le moment fléchissant sur la cornière L. La procédure correcte dans cet exemple consiste donc à créer deux cas de module et à calculer chaque barre.

Deux cas sont ainsi considérés dans RF-/STEEL EC3 :

  1. Vérification de la cornière L en négligeant le moment fléchissant
  2. Vérification de la section en U en négligeant l'effort normal

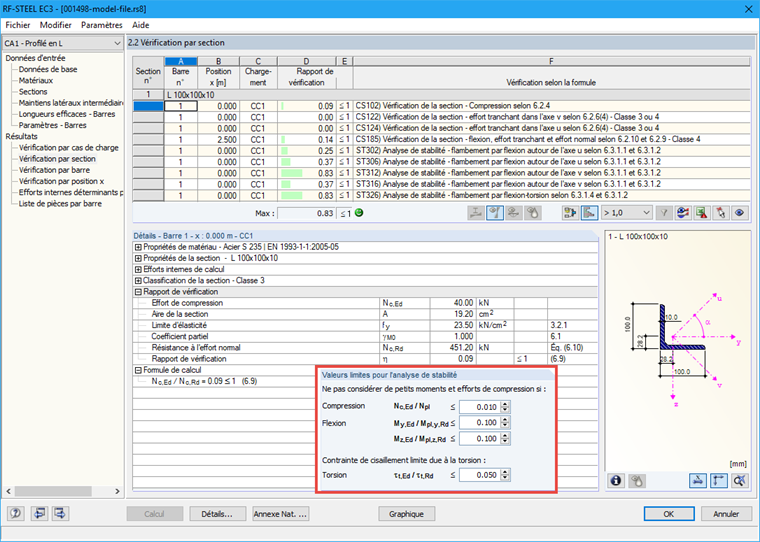

Dans le premier cas, les valeurs limites pour négliger les moments sont augmentées à 0,100. L'analyse du flambement est ensuite effectuée.

Dans le second cas les valeurs limites pour négliger l'effort normal sont augmentées à 0,100. La vérification au déversement est alors effectué.

Références

[1] Eurocode 3 : calcul des structures en acier - Partie 1-1 : règles générales et règles pour les bâtiments ; EN 1993-1-1: 2010-12
[2] Annexe Nationale - Paramètres déterminés au niveau National - Eurocode 3 : calcul des structures en acier - Partie 1-1 : règles générales et règles pour les bâtiments ; DIN EN 1993-1-1/NA: 2015-08
