Valores límite para análisis de estabilidad en RF-/STEEL EC3

Con la versión X.11, se han revisado las opciones de filtrado de esfuerzos de compresión o momentos pequeños para el análisis de estabilidad en RF-/STEEL EC3. La revisión de estas opciones de filtro en la pestaña "Estabilidad" del cuadro de diálogo "Detalles" le permite trabajar en el módulo de forma transparente, ya que ahora son independientes del cálculo.

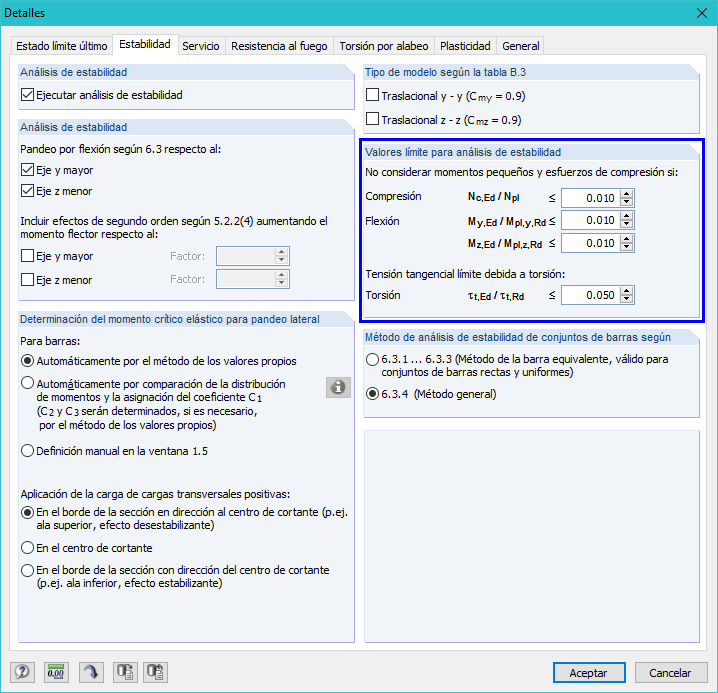

Las opciones de filtro se deben usar para permitir el cálculo en el caso de problemas de cálculo debido a un análisis de estabilidad no regulado de ciertas secciones y situaciones de carga, y para omitir los esfuerzos internos problemáticos mediante el uso de límites definibles libremente. Los valores límite se pueden definir independientemente de la configuración predeterminada en el cuadro de diálogo que se muestra en la figura 01.

Aplicación y ejemplo

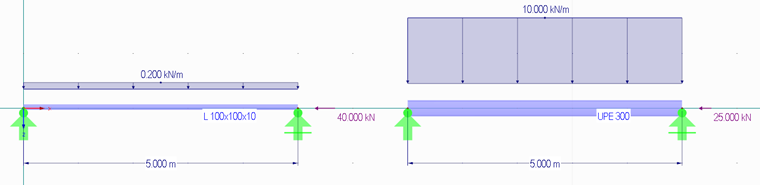

En el siguiente texto, se proporcionan dos ejemplos simples para explicar la aplicación. Hay dos vigas de vano simple con una longitud de cinco metros cada una. Ambos están hechos de acero estructural S235. La viga de la izquierda es la sección en ángulo L 100 × 100 × 10, la de la derecha es la sección en UPE 300. La carga se muestra en la Imagen 02.

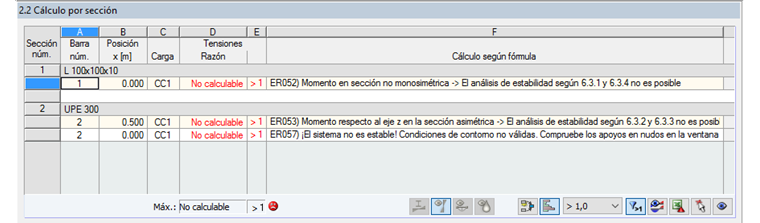

Si intenta realizar el cálculo directamente en RF-/STEEL EC3, utilizando el Anejo Nacional alemán [2] del Eurocódigo 3, ambas vigas se consideran no calculables.

Tanto para la sección en L como para la sección en U, no es posible la interacción según 6.3.3 de EN 1993 [1], ya que las secciones deben ser doblemente simétricas. Del mismo modo, el cálculo según 6.3.4 de EN 1993 tampoco es posible ya que aquí solo se permiten secciones en I. Sería posible realizar el cálculo según el análisis de segundo orden en RF-/STEEL Warping Torsion. Sin embargo, en este ejemplo se deben omitir el pequeño momento flector en la sección en L y el pequeño esfuerzo axil de compresión en la sección en U.

En este caso, el problema es que al omitir el esfuerzo axil en la sección en U, por ejemplo con un límite del 10%, se excluiría el esfuerzo axil en la sección en L, que se debe usar en la sección en L para el cálculo de pandeo. El momento flector en la sección en U también se puede omitir al revés, al omitir el momento flector en la sección en L. En este ejemplo, el procedimiento correcto es crear dos casos de módulos y calcular las barras por separado.

Por lo tanto, se consideran dos casos en RF-/STEEL EC3:

  1. Cálculo de la sección en L y despreciando el momento flector
  2. Cálculo de la sección en U y despreciando el esfuerzo axil

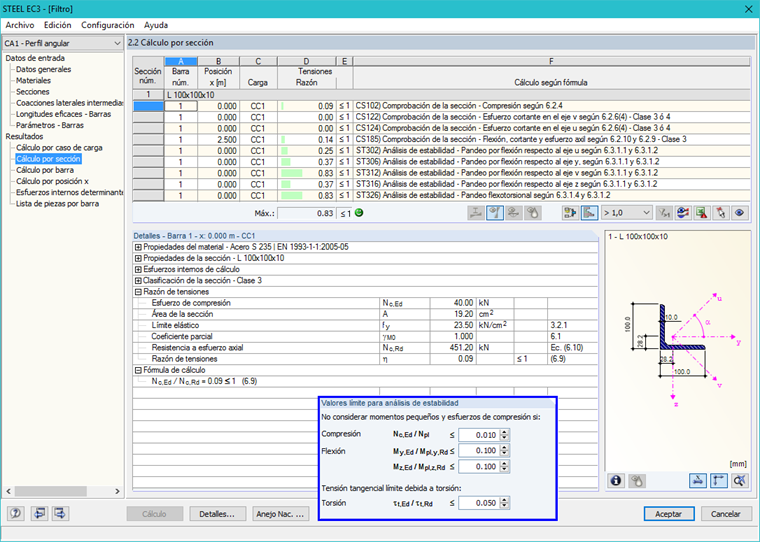

Para el caso 1, los valores límite para omitir el momento se incrementan a 0,100. Ahora se realiza el cálculo de pandeo.

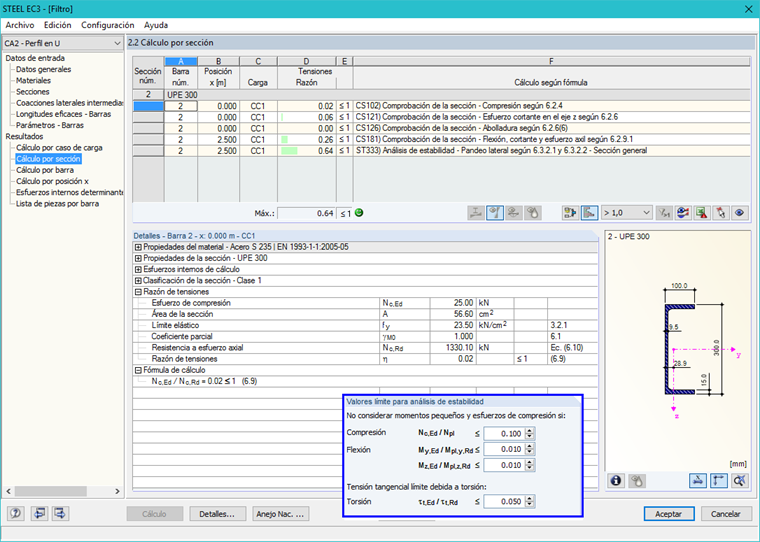

Para el caso 2, los valores límite para omitir el esfuerzo axil se incrementan a 0,100. Ahora se realiza el cálculo de pandeo lateral.

Referencias

[1] Eurocódigo 3: Cálculo de estructuras de acero - Parte 1-1: Normas y reglas generales para edificios; EN 1992-1-1:2011-01
[2] Anejo Nacional - Parámetros determinados a nivel nacional - Eurocódigo 3: Cálculo de estructuras de acero - Parte 1-1: Normas y reglas generales para edificios; DIN EN 1992-1-1/NA:2015-08
