Valores limite para a análise de estabilidade no RF-STEEL EC3

Com a versão do programa X.11, as opções de filtro de pequenas forças de compressão ou momentos para a análise de estabilidade no RF‑/STEEL EC3 foram revistas. A revisão das opções de filtro no separador "Estabilidade" da caixa de diálogo "Detalhes" permite trabalhar no módulo de forma transparente, uma vez que agora são independentes do dimensionamento.

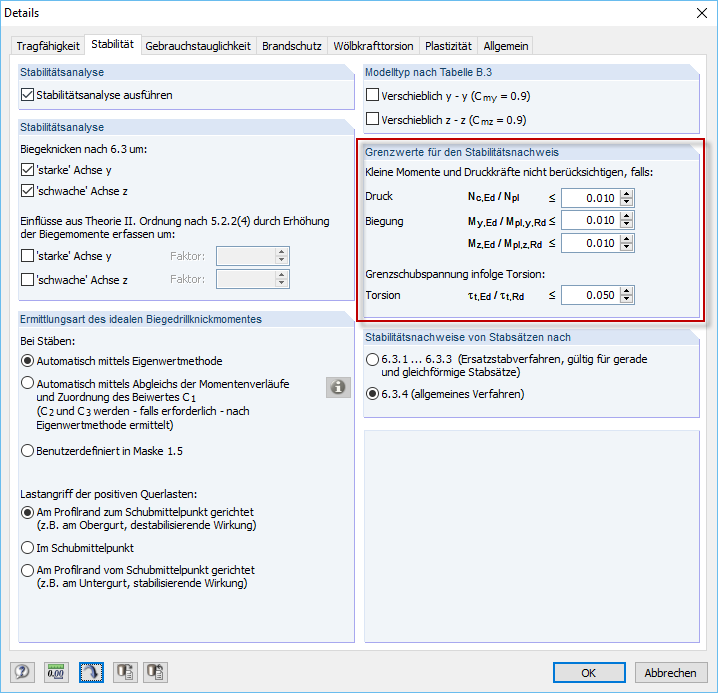

As opções de filtro devem ser utilizadas para permitir o dimensionamento no caso de problemas de dimensionamento devido a uma análise de estabilidade não regulada de determinadas secções e situações de carga e para negligenciar as forças internas problemáticas utilizando limites definidos livremente. Os valores limite podem ser definidos independentemente da configuração padrão na caixa de diálogo apresentada na Figura 01.

Aplicação e exemplo

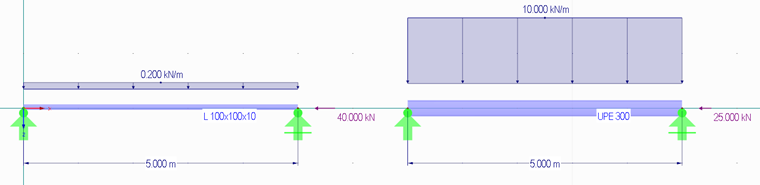

A seguir, são fornecidos dois exemplos simples para explicar a aplicação. Existem duas vigas de um vão com um comprimento de 5 metros cada. Ambas foram construídas em aço S235. A viga esquerda é o perfil de cantoneira L 100 × 100 × 10, a viga direita é a secção em U UPE 300. A carga é apresentada na Figura 02.

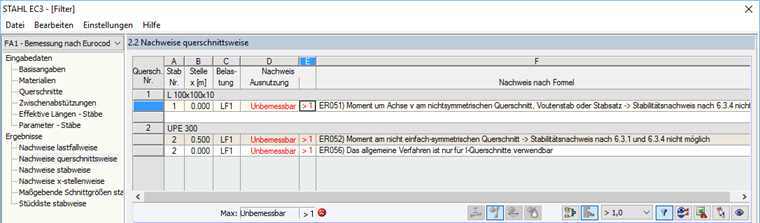

Se tentar realizar um dimensionamento diretamente no RF‑/STEEL EC3, utilizando o anexo nacional alemão [2] do Eurocódigo 3, as duas vigas são consideradas não dimensionáveis.

Tanto para a secção em L como para a secção em U, não é possível nenhuma interação de acordo com 6.3.3 da EN 1993 [1], uma vez que as secções devem ser de simetria dupla. Da mesma forma, o dimensionamento de acordo com 6.3.4 da EN 1993 também não é possível uma vez que apenas as secções em I são permitidas aqui. Seria possível realizar o dimensionamento de acordo com a análise de segunda ordem no RF-/STEEL Warping Torsion. No entanto, o pequeno momento fletor na secção em L e a pequena força axial de compressão na secção em U devem ser desprezadas neste exemplo.

Neste caso, o problema é que, ao negligenciar a força axial na secção em U, por exemplo com um limite de 10%, a força axial na secção em L seria excluída, a qual deve ser utilizada na secção em L para a secção em U, por exemplo. verificação de encurvadura. O momento fletor na secção em U também pode ser negligenciado no sentido inverso, ao negligenciar o momento fletor na secção em L. Neste exemplo, o procedimento correto é criar dois casos de módulo e dimensionar as barras separadamente.

Assim sendo, são considerados dois casos no RF‑/STEEL EC3:

  1. Dimensionamento da secção em L e desprezando o momento fletor
  2. Dimensionamento da secção em U e desprezando a força axial

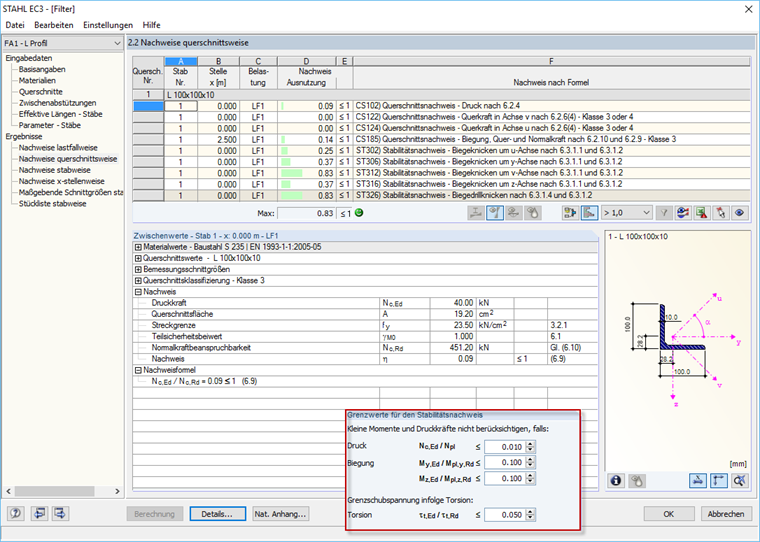

Para o caso 1, os valores limite para negligenciar o momento são aumentados para 0,100. O dimensionamento da encurvadura é agora realizado.

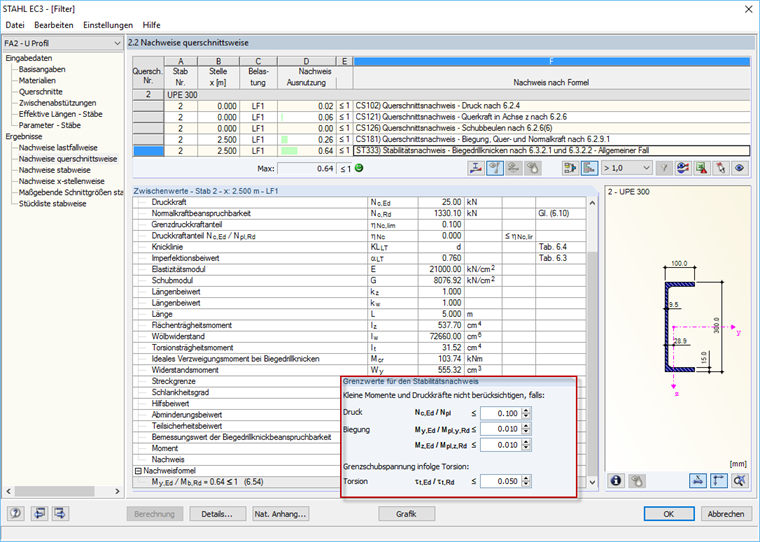

Para o caso 2, os valores limite para negligenciar a força axial são aumentados para 0,100. A verificação da encurvadura por flexão-torção é agora realizada.

Referências

[1] Eurocódigo 3: Dimensionamento de estruturas de aço – Parte 1-1: Regras gerais e regras para edifícios, EN 1993-1-1:2010-12.
[2] Anexo nacional - parâmetros determinados a nível nacional - Eurocódigo 3: Dimensionamento de estruturas de aço – Parte 1-1: Regras gerais e regras para edifícios, DIN EN 1993-1-1/NA:2015-08.
