Расчет поперечного сдвига при сейсмических нагрузках

Техническая статья

В RF-/DYNAM Pro - Equivalent Loads Вы можете рассчитать эквивалентные сейсмические нагрузки по различным нормам. Вычисление эквивалентных нагрузок для каждого собственного значения не дает нам возможность напрямую получить поперечный сдвиг каждого этажа для последующих расчетов... В следующем примере мы покажем, как можно бысто и эффективно рассчитать поперечные силы сдвига.

Для расчета этих значений в RFEM применяется результирующая балка. Сначала выполняется сейсмический расчет с целью генерировать эквивалентные сейсмические нагрузки для каждого собственного значения и направления. Мы не будем подробно объяснять процесс расчета в RF-DYNAM Pro - Equivalent Loads. Более подробную информацию Вы найдете здесь.

Вычисленные эквивалентные нагрузки учитываются в расчетных сочетаниях отдельно для каждого направления. После динамического расчета генерируются результирующие балки. Функция результирующей балки состоит в том, чтобы объединить все внутренние силы на поверхностях и в стержнях и получить таким образом внутренние силы всей конструкции, примененные к одной балке. После этого, проверив поперечные силы результирующей балки, мы можем определить поперечную силу для каждого этажа в направлении х и у. На внешней стороне конструкции результирующая балка создается путем копирования колонн от соответствующего края.

Pисунок 01 - Генерирование результирующей балки

После копирования колонн их настройки можно изменить и поменять тип элемента на «Результирующую балку». Затем можно задать специальные параметры для результирующей балки, в нашем случае это интеграция всех внутренних сил в результирующей балке.

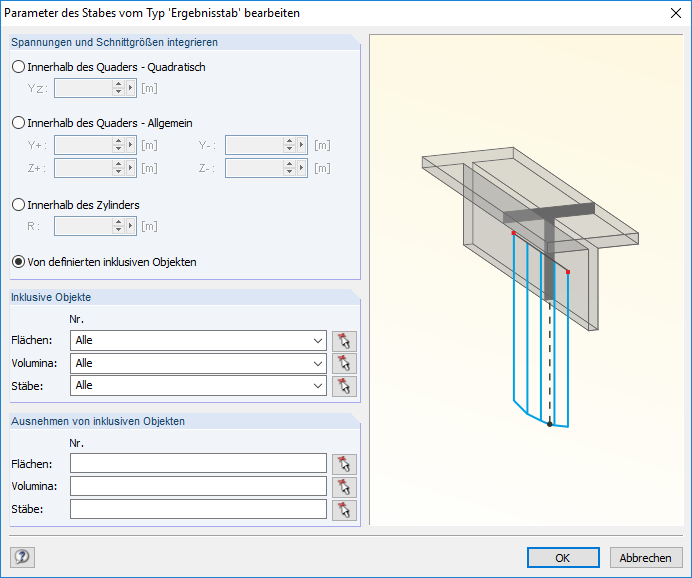

Pисунок 02 - Настройки результирующей балки

После ввода результирующей балки и выполнения расчета, мы можем проанализировать внутренние силы результирующей балки. Внутренние силы Vz и Vy очень важны для проведения оценки. Максимальное значение силы сдвига, которое учитывает всю конструкцию, видно на нижней стороне результирующей балки.

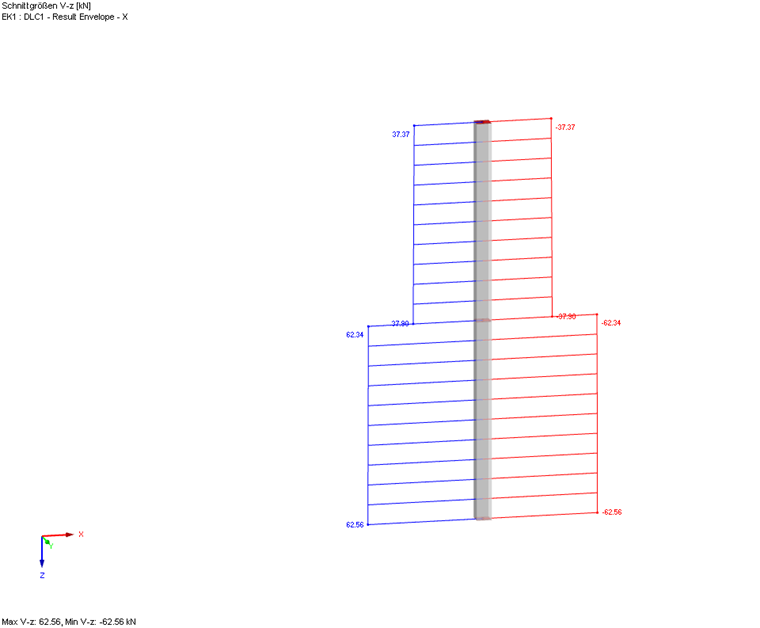

Pисунок 03 - Анализ сил сдвига

Сила сдвига для каждого этажа равна разнице между верхним и нижним значением. Силы сдвига в любом направлении у для каждого собственного значения можно получить с помощью трехмерной конструкции с собственными значениями в направлении х и у. Расчетные сочетания 1 и 2, таким образом, являются поперечными силами сдвига в направлениях х и у. Примечание: Для обычной конструкции с собственными значениями только в одном направлении будет получена только одна поперечная сила в данном направлении.

Литература

[1]   Eurocode 8: Design of structures for earthquake resistance - Part 1: General rules, seismic actions and rules for buildings; EN 1998‑1:2004/A1:2013
